Carman Scan VG64 (базовый комплект) ПО все рынки с кабелем OBDII

306 989
  • Снят с производства
    нет в наличии
  • Описание
  • Файлы для скачивания

Carman Scan VG+ мультимарочный сканер для диагностики авто производства Европы, Азии. Расширенный режим диагностики японских и корейских автомобилей. Предусмотрены функции мотор тестера, осциллографа, автомобильного мультиметра. Автосканер оснащается Windows CE.NET 5.0,сенсорным дисплеем, стилусом и разъемами для соединения с компьютером, локальными сетями. Поддерживает протоколы OBDII, EOBD и CAN.

Полностью переработана материнская плата, используется новый более быстрый индустриальный процессор от AMD с частотой 512МГц, который позволяет получать на осциллографе сигнал самых скоростных сигналов, включая сигнал КАН. Сама внутренняя конфигурация стала проще, что помогло избежать зависания и замедления работы сканера предыдущего поколения. Сканер грузится в ТРИ раза быстрее. Прибор тестировался в течение четырех месяцев постоянной работы в сервисе и показал очень хорошую стабильность и четкость работы. Из сканера удалены лишние элементы, которые замедляли его работу, например, CF карта. Сканер работает в новой операционной системе WINDOWS CE NET 5.0 специально адаптированная совместно специалистами NEXTECH и MICROSOFT. Емкость жесткого диска увеличина до 80Гб.

Еще одно изменение - новый высококонтрастный дисплей и тач скрин. Теперь картинка сканера стала ярче и еще более четкая даже при попадании солнечных лучей, а ответ на команду тач пэда ускорился. Кроме того, производители учли жалобы пользователей по поводу непрочных разъемов осциллографа и главного кабеля. Разъемы для осциллографа теперь имеют металлическую обойму, а разъем для Главного кабеля укреплен, чтобы избежать перелома контактов внутри сканера. Также, из комплекта удален КАН адаптер для низкоскоростного КАНа, поскольку теперь скорость КАН сигнала определяется автоматически. Что касается стандарта SINGLE LINE CAN, то CARMANSCAN VG+ поддерживает его без дополнительных адаптеров, которые, видимо, потребуются для других сканеров.

Диагностическая программа имеет старый алгоритм, но изменен ее дизайн. Теперь виртуальные кнопки стали более четкими, все меню выдержаны в удобном для глаз "стальном" стиле. Меню осциллографа позволяет легче контролировать сигнал. В ближайшее время ожидается специальная дополнительная программа, позволяющая увеличить скорость сэмплирования до наносекунд, что дает возможность анализа КАН сигнала. Меню симулятора сигнала также стало более четким и понятным пользователю.

Комплекс представляет собой ультрасовременный профессиональный диагностический сканер в одном корпусе с мотор-тестером, включающим 4-х канальный запоминающий осциллограф, мультиметр и импульсный генератор сигналов датчиков и активаторов. Комплекс имеет жидкокристаллический цветной графический дисплей с диагональю 7" и активной матрицей(touch screen), имеет возможность подключения к ПК, универсальнео питание, загрузки программного обеспечения и анализа записанных данных по результатам измерений.
Диагностируемые автомобили:
Азия: Toyota, Lexus, Honda, Nissan, Mitsubishi, Proton, Mazda, Subaru, Suzuki, Isuzu, Infiniti, Holden, Hyundai, Kia, Daewoo, Ssang Yong, Daihatsu, Samsung
Европа 1: Benz, BMW, Audi, Volkswagen, Opel, СААБ, ЛАДА, ГАЗ, УАЗ
Европа 2: Pegueot, Citroen, Renault,
OBD: OBD-I, OBD-II, EOBD (включая CAN).
Системы: Все электронные системы и электрические цепи автомобиля: ENG, ENG-2, ATA, BM/GM, EA, CCS, TCS, ISC, ESCM, IFI/ERE, ELR, EDS, ABS/ETS/ASR, AIRBAG/ETR (SRS), A/T, BAS, ADS, ASD, SPS, 4WD, RB, RST, A/C, IMMO, EPS, ECS, AHLS, AAC, FWDS, FFH, KCS.
Русифицированный интерфейс. Обновление программного обеспечения через Интернет (первый год бесплатно). Гарантия 1 год.

Функциональные возможности сканера

- Идентификация электронных систем (блоков управления) и вывод их паспортных данных с возможностью распечатки;
- Чтение, вывод и распечатка кодов неисправностей;
- Стирание кодов неисправностей;
- Чтение, вывод и распечатка текущих данных с датчиков (в цифровом и графическом виде)
- обороты двигателя, скорость автомобиля, напряжение бортовой сети, температура охлаждающей жидкости, MAP, TP датчиков и пр. Прибор позволяет выводить значения параметров как в цифровом, так и в графическом виде;
- Тест (активация, управление) исполнительных механизмов форсунок, лампы CE (Check Engine), различных реле и клапанов и т.д.;
- Стирание значений адаптации;- Сброс сервисных интервалов;

Диагностируемые автомобили

Asia: Toyota, Lexus, Honda, Nissan, Mitsubishi, Proton, Mazda, Subaru, Suzuki, Isuzu, Infiniti, Holden, Hyundai, Kia, Daewoo, Ssang Yong, Daihatsu, Samsung
Europe: Benz, BMW, Audi, Volkswagen, Seat, Scoda, Saab, Opel, Renault, Citroen, Peugeot, Ford, Fiat, LADA, ГАЗ, УАЗ
USA: General Motors, Chrysler, Jeep, Ford

Системы

Все электронные системы и электрические цепи автомобиля:
ENG, ENG-2, ATA, BM/GM, EA, CCS, TCS, ISC, ESCM, IFI/ERE, ELR, EDS, ABS/ETS/ASR, AIRBAG/ETR (SRS), A/T, BAS, ADS, ASD, SPS, 4WD, RB, RST, A/C, IMMO, EPS, ECS, AHLS, AAC, FWDS, FFH, KCS.

Функции

Функции сканера:

  • Чтение и расшифровка кодов ошибок.
  • Стирание ошибок.

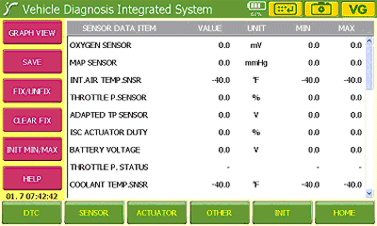

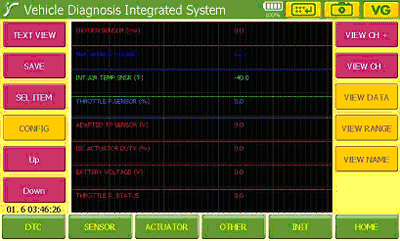

  • Вывод текущих данных (в цифровом и графическом виде).
  • Формирование групп параметров вручную.
  • Проверка (активация) исполнительных механизмов.
  • Возможность графического сравнения выбранного параметра со всеми остальными.
  • Запись текущих параметров.
  • Симуляция сигналов датчиков.
  • Идентификация систем (блоков управления).
  • Проведение адаптации.
  • Сброс сервисных интервалов.
  • Чтение и программирование иммобилайзера.
  • Поддержка KIA Trouble Shooting Card с дилерскими подсказками.
  • Поддержка протоколов OBD-I, OBD-II, EuroOBD, CAN Communication.

Мотортестер:

  • 4-х канальный осциллограф с возможностью ручного или автоматического (в зависимости от типа проверяемой системы) выбора параметров изображения.
  • Разрешение по напряжению: 0,2V ~ 50V.
  • Разрешение временной развертки: 0,020mS ~ 50 sec.
  • Скорость обмена: 1 Мб графики/сек. (1Mb sample/sec).
  • 4-х канальный мультиметр (отображение одновременно нескольких параметров сигнала одного или нескольких каналов).
  • Измерение напряжения, частоты, оборотов, положительной и отрицательной нагрузки, положительной и отрицательной пульсации, сопротивления, температуры, давления, силы тока.
  • Отображение максимального, минимального и текущего значений.
  • Вольтаж: ±500V max.
  • Изменение скважности сигналов (0 - 99.9%).
  • Возможность настройки триггера(Режим/Источник/Уровень/Задержка).
  • Источник: 5 режимов.
  • Уровень: 0 - 100%.
  • Задержка: 0 - 100%.
  • Осциллограф зажигания (первичная цепь, вторичная цепь), применимый для современных систем.
  • Максимальное напряжение - 100 kV.
  • Баланс мощности по цилиндрам (с помощью токовых зажимов).
  • Низкий ток: 50mA ~ 100A.
  • Высокий ток: 1A ~ 600A.
  • Возможность сохранения в энергонезависимой памяти прибора осциллограмм в каждом режиме.
  • Фиксирование изображения на выбранном моменте, приближение, удаление, запись, обработка.
  • Возможность формирования пользовательской библиотеки измерений (свыше 20 банков памяти).
  • «Hot Help» по проверяемому датчику или исполнительному элементу (назначение, возможные типы, принципы функционирования, порядок подключения, места расположения, методика проверки, электрические схемы, типовые осциллограммы и т.д.).

Цифровой 4-х канальный Осциллоскоп

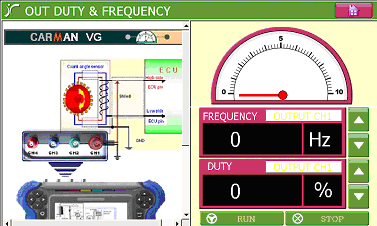

Имитация сигналов датчиков и активаторов со схемой датчика

Генератор импульсов:

  • Частота: 1 - 200 kHz (период 1 с - 10.00 мc).
  • Нагрузка: 1 - 100%.

Дополнительно

  • Возможность подключения к стандартному компьютеру (обработка результатов измерений).
  • Возможность подключения к стандартной клавиатуре.
  • Возможность выхода на принтер (стационарный, переносной).
  • Универсальное питание.

Системная конфигурация

Программное обеспечение для ПК
  • Управление всеми экранами прибора с помощью функции touch screenПК
  • Печать любого изображения с экрана на принтер
  • Анализ записанных данных по результатам измерений
  • Загрузка программного обеспечения
  • Обеспечение загрузки данных измерений с Вашего ПК или из памяти прибора
  • Загрузка или сохранение текущего изображения на Ваш ПК

Основные возможности прибора

  • Диагностические коды ошибок
  • Текущие данные
  • Запись
  • Активационный тест

Расширенные измерительные функции

  • 4-х канальный осциллоскоп
  • Мультиметр
  • Актуаторный тест
  • Сканер - симулятор

Профессиональное применение

  • Графический анализ
  • Форма сигнала вторичного зажигания
  • Эталонные формы сигналов
  • Электрические схемы

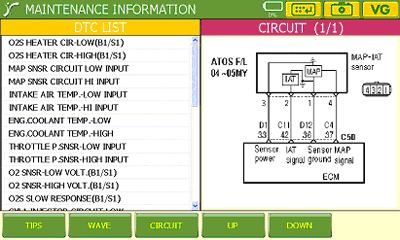

Функция вывода на экран электрических схем

Функция вывода на экран эталонных значений датчиков

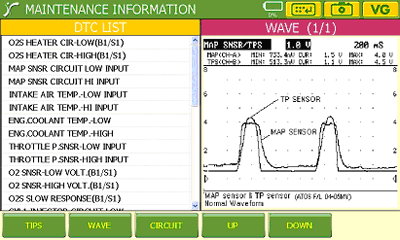

Функция вывода на экран эталонных сигналов датчиков

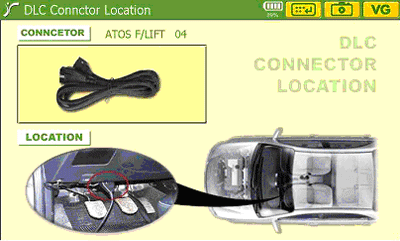

Указание места расположения диагностического разъема

Специальные функции мультиметра

  • Высокий ток
  • Низкий ток
  • Температура
  • Давление
  • Вторичное зажигание

Спецификация

Языки: Русский, Английский
Размер: ширина - 285 мм, длина - 180 мм, толщина - 50 мм
Оперативная память: 512Мб
Дисплей: 7" ЖК с активной матрицей разрешением 800х400пикселей VGA out
Связь с РС: USB 2,0
Операционная система - Windows CE 5.0 NET, поддержка GUI
Коммуникация - Host USB1.1, USB 2.0, Client LAN, RS-232C
Жесткий диск объемом 80GB
Вес основного блока: 1,2 кг
Цвет корпуса: черный
Цвет защитного резинового чехла: серый
Питание: 8 ~ 16V DC

Комплектация (Базовый комплект):


Основной корпус и Защитный чехол


Диагностический кабель
DLC CABLE


Комплект щупов осциллографа
SCOPE CABLE(4CHANNEL)


Питание от прикуривателя
CIGAR CABLE


Адаптер питания от АКБ
POWER EXTENTION CABLE


Инструкция пользователя


Программа на CD + инструкция


Кабель
USB CABLE


Упаковочный чемодан


Кабель питания 220вольт
AC/DC ADAPTER


Клещи для вторичного зажигания
SECONDARY IGNITION PICK UP


Токовые зажимы
TRIGGER PICK UP
Программа поддержки протоколов:
OBD-I, OBD-II, EuroOBD, CAN Communication, KWP2000, ISO, SAE

Справочная и техническая информация: по ремонту и диагностике заявленных автомобилей и систем

Сборник электрических схем и распиновок модулей по заявленным автомобилям



Диагностические программы (входят в комплект):

- Asian Pack RUS версия 1660
- Commercial vehicles RUS версия 1660
- European Pack+US RUS версия 1660
- Asian Pack ENG версия 1660
- European Pack+US ENG версия 1660

Опции для диагностических колодок старого типа к сканерам серии Carman Scan / Hi-Scan Pro / i-Pro (приобретаются отдельно)

HYUNDAI/MITSUBISHI/PROTON CABLE 12pin

AA01-07007 95$

 KIA/MAZDA ADAPTOR 6+1pin

AA01-06009 95$ 		KIA ADAPTOR 20pin

AA01-06008 95$
 DAEWOO/GM/ISUZU/SUZUKI ADAPTOR 12pin

AA01-06010 95$
SSANGYONG ADAPTOR 14pin

AA01-06011 95$ 		SSANGYONG ADAPTOR 20pin

AA01-06012 95$ 		TOYOTA/LEXUS 17pin C ADAPTOR

AA01-06013 95$ 		TOYOTA/LEXUS 17pin R ADAPTOR

AA01-06014 95$
SAMSUNG/NISSAN/INFINITI ADAPTOR 14pin ADAPTOR

AA01-06016 95$ 		MITSUBISHI CABLE 12+16pin

AA01-07007 95$ 		HONDA/ACURA ADAPTOR 3pin

AA01-06019 95$ 		HONDA/ACURA ADAPTOR 5pin

AA01-06020 95$
MAZDA C ADAPTOR 17pin

AA01-06021 95$ 		SUBARU ADAPTOR 9pin

AA01-06022 95$ 		LOW SPEED CAN ADAPTOR

AA01-06038 95$ 		AUDI/VW CABLE 2+2pin

AA02-07026 110$
BMW ADAPTOR 20pin

AA02-06027 180$ 		BENZ 38pin BOARD

AA02-08028 380$ 		BENZ CABLE 3LINER

AA02-07028 110$ 		OPEL ADAPTOR 10pin

AA02-06037 100$
PSA CABLE 2pin


AA02-07030 110$ 		PSA CABLE 30pin


AA02-07031 150$ 		RENAULT CABLE 12pin


AA02-07032 110$ 		FIAT ADAPTOR 3pin


AA02-06033 95$



Наименование адаптера CS Lite CS Wi (VCI) CS VG CS VG+ (VG64)
Главный кабель (DLC Cable 16 pin) LT00-07000 9250 руб WI00-07000 250$ VG00-07000 250$ VG00-07000 250$
Главный кабель для работы с грузовыми Hyundai/Kia



Разовое обновление для сканеров Carman Scan (для подписки после истечения годового срока бесплатных обновлений или для добавления в прибор регионов, не купленных при покупке прибора). При заказе обязательно сообщите модель и серийный номер прибора, текущую и желаемую комплектацию по регионам 3000 руб
