CombiLoader - Siemens VDO MSE3.5

Комплект, состоящий из этого модуля и MSE3.5 ChipTuningPRO — 12000 руб.

Модуль предназначен для чтения-записи калибровок и программы ЭБУ Siemens VDO MSE3.5 устанавливаемых на автомобилях TagAz RoadPartner/TaGeR/SsangYoung Rexton с двигателями объемом 2.3/2.8/3.2L через диагностический разъём.

Стоимость:

• Модуль MSE3.5 CombiLoader — 5000 руб.
• Комплект, состоящий из этого модуля и MSE3.5 ChipTuningPRO — 12000 руб.

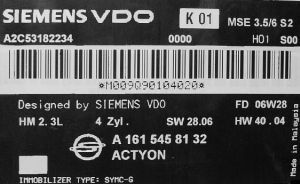

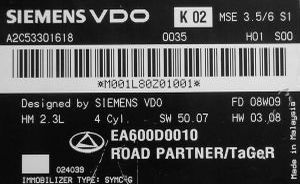

Siemens VDO MSE 3.5

Модуль предназначен для чтения-записи калибровок и программы ЭБУ Siemens VDO MSE 3.5 устанавливаемых на автомобилях TagAz RoadPartner/TaGeR/SsangYoung Rexton с двигателями 2.3/2.8/3.2л через диагностический разъём.

Операция чтения ЭБУ выполняет чтение всего содержимого микросхемы FLASH-памяти.
Операция записи ЭБУ перепрограммирует только калибровки и программу, при этом область бут-сектора записываемой программы и содержащейся в контроллере должны быть идентичны.
Для перепрограммирования бут-сектора необходимо удерживать кнопку Shift с момента нажатия кнопки Запись до начала процесса стирания FLASH. При этом ошибка программирования на первых 13% может привести к невозможности работы с ЭБУ по диагностике.
Область данных используемая для эмуляции EEPROM при операциях записи не затрагивается.

Обратите внимание:
· программирование ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке через дополнительный кабель (приобретается отдельно или используется кабель диагностики из комплекта программы SMS-Diagnostics), подключаемый к адаптеру CombiLoader v3.
· для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.

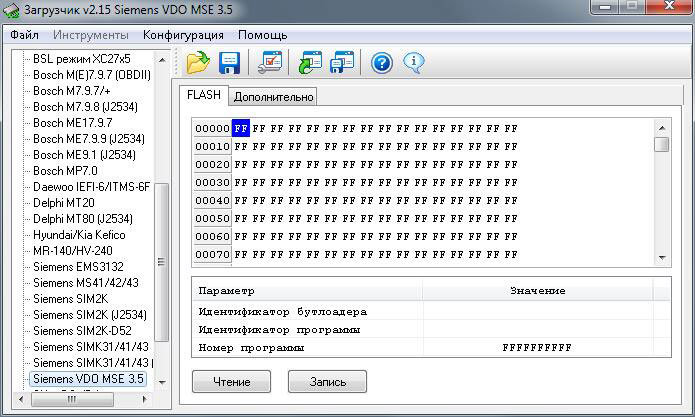

Вкладка FLASH

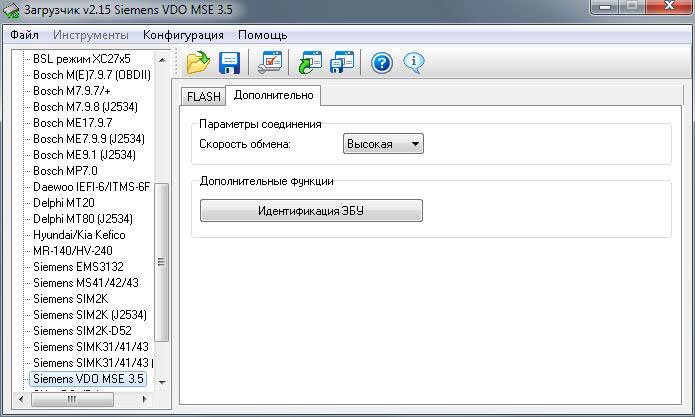

Вкладка Дополнительно


Параметры соединения:
· Скорость обмена – выбор скорости обмена с ЭБУ.

Дополнительные функции:
· Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Обратите внимание:
· данных, прочитанных диагностическим методом достаточно для работы с ЭБУ модулем "BSL режим C16x". В случае, когда операция обновления бут-сектора прервалась и ЭБУ не выходит на связь,  воспользуйтесь модулем "BSL режим C16x" с выбором драйвера "Bosch M(E)7.9.7". При этом, для обеспечения возможности работы с ЭБУ в режиме BSL необходимо на всё время чтения-записи ЭБУ перемыкать контакты 8МГц кварца, расположенного у края платы чуть правее середины:
