Комплект Датчик давления 7 бар и стальные удлинители

  • Описание
  • Комплектация

Датчик давления с распаянным кабелем питания (длина 1.25 м) и качественным экранированным кабелем с BNC разъёмом на конце (длина 1.5 м) и переходниками

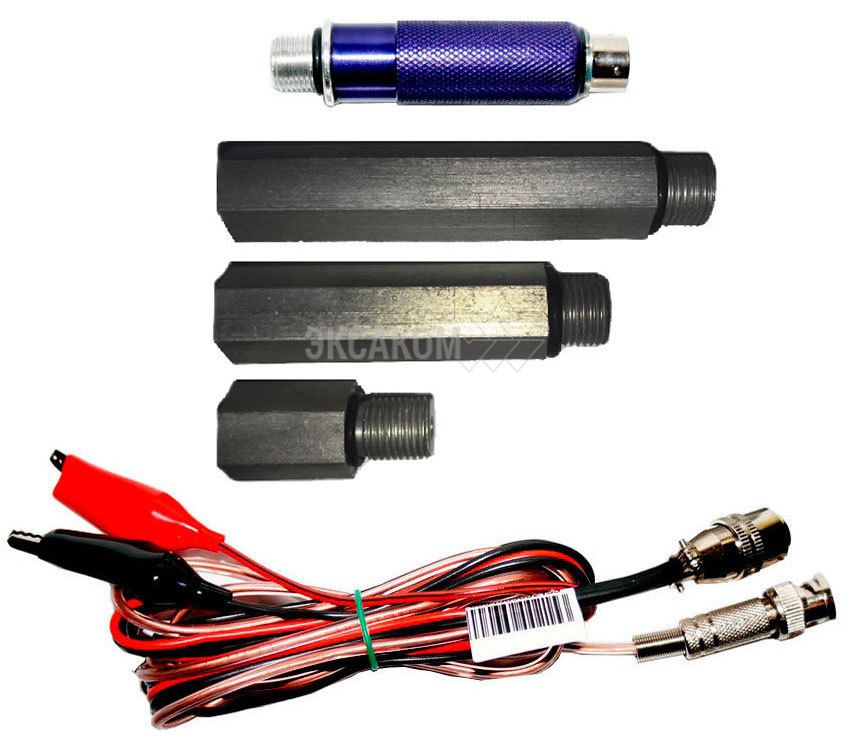

Комплект поставки:

- Датчик давления 7 бар
- Удлинитель  длиной  72 мм, соединительная резьба М14х1,25
- Удлинитель  длиной 93 мм, соединительная резьба М14х1,25
- Переходник для резьбы М12, длиной 38 мм, соединительные резьбы: М12х1,25 "папа" - М14х1,25 "мама"
- Соединительный кабель для датчика давления 7 и 16 бар

Корпус датчика и предлагаемые в комплекте переходники, изготовлены из алюминиевого сплава и имеют «накатку» для исключения скольжения пальцев. Измерительный элемент производства фирмы Моторола, отличающейся высоким качеством выпускаемых измерительных элементов, помещен внизу корпуса датчика, что позволяет максимально точно отслеживать давление и разрежение в цилиндре двигателя непосредственно при его работе. Питание на датчик берется от 12 вольт бортовой сети автомобиля, датчик универсален т.е. его можно использовать с любым специализированным осциллографом.

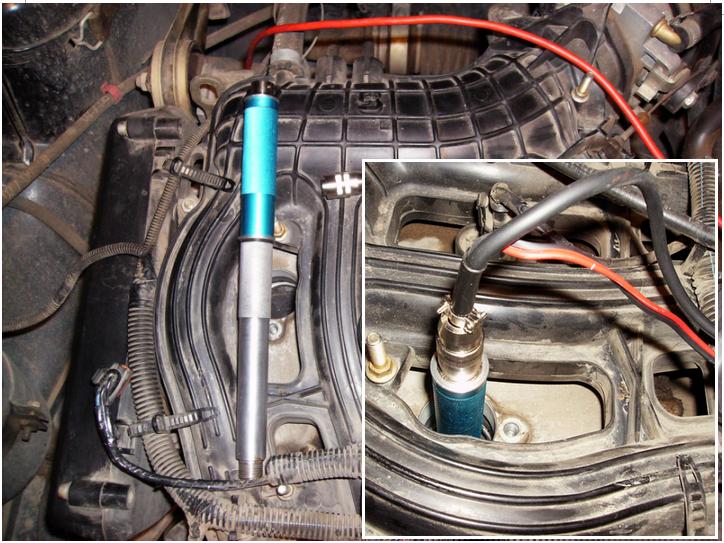

Тестирование датчика показало его хорошую чувствительность и качество сигнала. В виде примера приводятся фотографии и скриншоты тестирования на автомобиле ВАЗ-21124. Датчик соединен с длинным переходником и установлен на место свечи первого цилиндра.

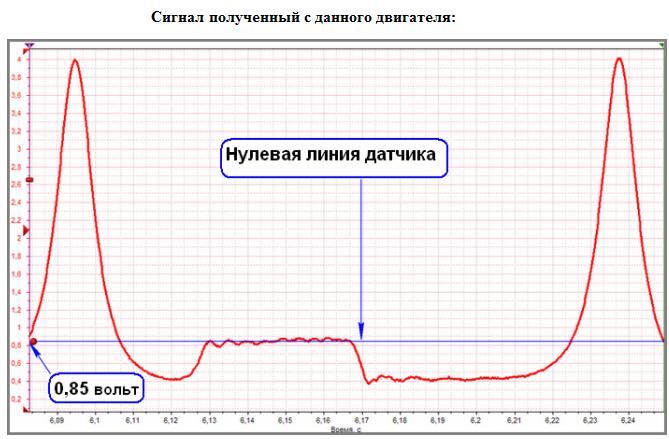

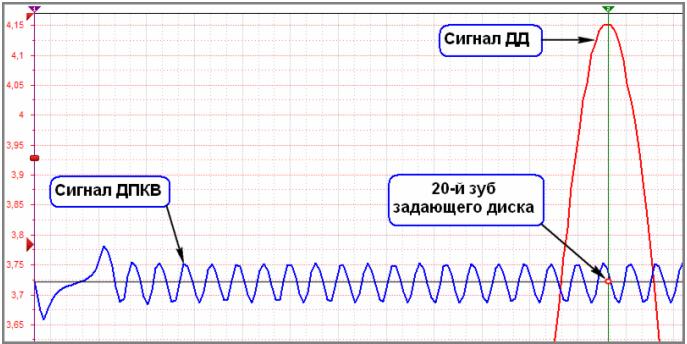

Каждый цифровой датчик имеет свой «ноль» это некоторое напряжение, имеющееся на выходе в состоянии покоя. В данном случае напряжение покоя составляет 0,85 вольта, его принимаем за «ноль» и учитываем в расчетах. Далее проводим тест на наличие расхождения по времени сигналов ДПКВ и датчика давления.

В диагностической практике вполне достаточно совпадения ВМТ по этим двум датчикам.

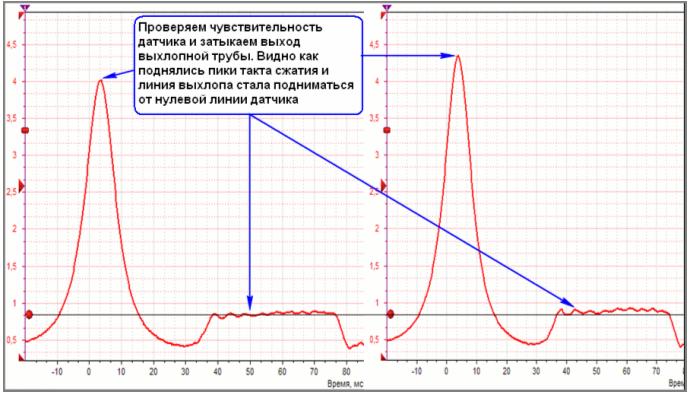

Как видим, расхождений практически нет. Следующий тест на чувствительность – куском ветоши прикрываем выходную трубку глушителя и видим как осциллограмма поползла вверх. В реальных условиях, при спекшемся или рассыпавшемся катализаторе расхождения будут еще более заметны.

Естественно, каждый датчик имеет диапазон допустимых нагрузок и температур, которые необходимо соблюдать при эксплуатации. А также ограниченный срок службы, который уменьшается при несоблюдении условий эксплуатации. Датчик тестировался со значительными нагрузками по давлению, температуре и нахождению в агрессивной среде. Практические результаты этих испытаний, позволяют сделать вывод о хорошей надежности изделия при соблюдении следующих условий: 1. Время работы двигателя на холостом ходу, с установленным датчиком давления не должно превышать 3-х минут.2. Температура нагрева датчика не должна превышать 80 гр.

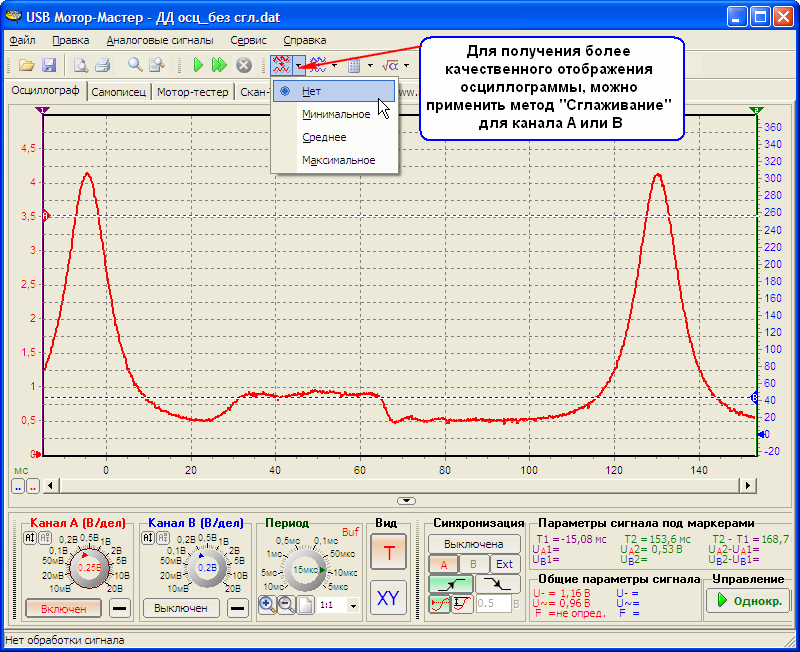

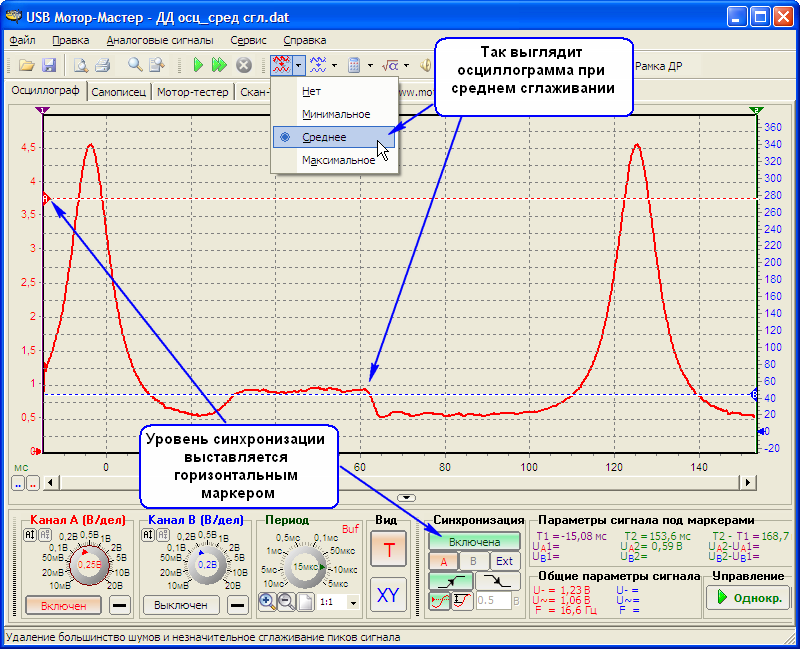

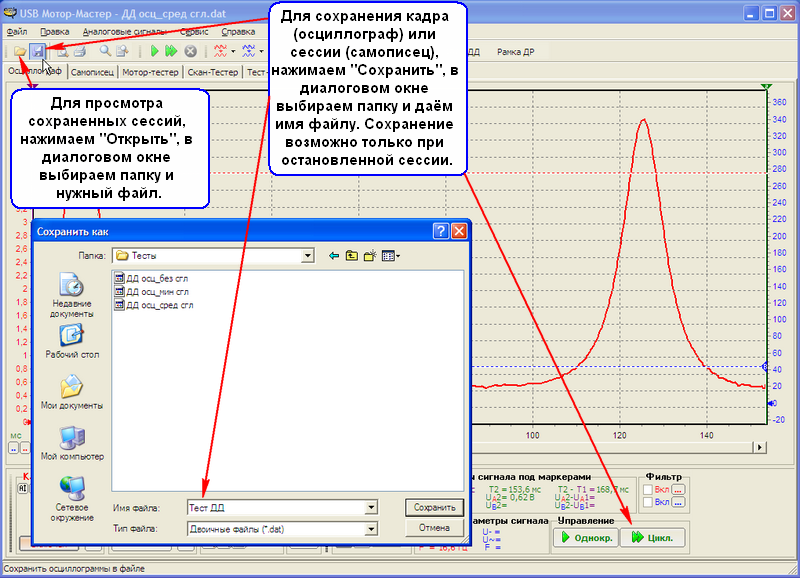

Для получения осциллограммы можно воспользоваться режимами осциллограф или самописец. Стоит обратить внимание, что USB осциллограф в низковольтовом диапазоне может выдавать зашумлённый сигнал, поэтому для получения качественных изображений можно применить кнопки математического сглаживания сигналов (см. ниже на скриншотах).


При запуске приложения в режиме Мотор-Мастер на панели инструментов появляется панель диагностики по датчику давления.

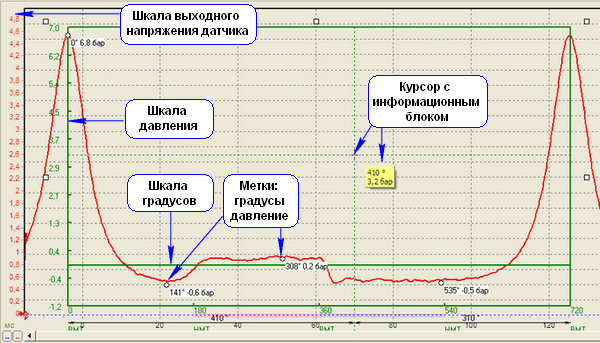

Кнопка Рамка ДД открывает рамку датчика давления. Эта рамка служит для преобразования значений напряжения на осциллограмме в значения давления (в барах).
Рамка может перемещаться и изменять свои размеры с помощью мыши.
Перемещая указатель мыши внутри рамки можно наблюдать значение параметров в данной точке.
Диапазон горизонтальной оси жестко зафиксирован от 0 до 720 градусов.
Диапазон вертикальной оси может изменять свои значения, для этого необходимо щелкнуть мышью по максимальному или минимальному значению вертикальной шкалы.
Двойной щелчок мыши внутри области рамки позволяет отметить на диаграмме точку с отображением параметров сигнала в данной точке. Двойной щелчок мыши по имеющейся точке удалит ее.

Кнопка Параметры ДД открывает панель параметров датчика давления.
Параметр Umax определяется как значение максимального напряжения на датчике давления за вычетом напряжения смещения U0, которое можно задавать вручную.
Параметр R отображает обороты двигателя (для 4х цилиндровых двигателей) и определяется по принципу “один импульс на два оборота”, то есть с использованием формулы R = 120/T, где T - разница между импульсами на датчике давления (в секундах).

В этом случае выявлен разрушенный катализатор, забивший своими остатками выхлопную трубу. Если в фазе выпуска наблюдается рост среднего давления в выпускном коллекторе выше 0.86 атм, то это означает забитый глушитель. Например, разрушенный катализатор. При этом возможно смещение всего графика давления вверх. Обычно, при не забитом глушителе, давление в выпускном коллекторе около 0,2 атм.
При забитой выхлопной системе противодавление выпуску будет повышаться от такта к такту, этим и можно отличить данную неисправность от подсоса воздуха на впуске, там график давления стабилен.

Назначение.

Датчик давления предназначен для получения осциллограммы, отражающей изменение давления в цилиндре бензинового двигателя, по характерным точкам и участкам которой определяется ряд параметров:
- взаимное положение коленчатого и распределительных валов,
- состояние уплотнений цилиндро-поршневой группы,
- по градусной шкале определяются некоторые фазы работы ГРМ,
- пропускная способность выхлопной системы,
- соответствие взаимного положения задающего диска и датчика положения коленчатого вала.

Диапазон измеряемого абсолютного давления датчиком, позволяет измерять разрежение до 0,85 Bar и давление до 7 Bar относительно нулевого значения атмосферного давления. Такой диапазон позволяет получить достоверный график давления в цилиндре бензинового двигателя, прогретого до рабочей температуры и работающего на оборотах холостого хода с отключенной системой зажигания в диагностируемом цилиндре. Комплекс технических характеристик и особенности конструкции датчика обеспечивают стабильность диапазона измеряемого датчиком абсолютного давления и высокую точность измерений даже под воздействием разогретых до высокой температуры вследствие быстрого сжатия газов.

Характеристики

Максимальное рабочее давление кПа: 700
Максимальное допустимое давление кПа: 2800
Диапазон выходного напряжения мВ: 4500
Температурная компенсация: есть

Порядок работы.

Для проведения диагностики состояния механики двигателя по графику давления в цилиндре, необходимо:
- установить датчик давления, вкрутив его в свечное отверстие диагностируемого цилиндра (при необходимости использовать удлинитель),
- высоковольтный провод диагностируемого цилиндра нагрузить искровым разрядником для исключения выхода из строя элементов системы зажигания,
- подать питание на датчик, подключив кабель питания к соответствующим клеммам АКБ автомобиля,
- подключить сигнальный кабель к входу осциллографа,
- двигатель должен быть предварительно прогрет до рабочей температуры и работать на оборотах холостого хода без нагрузки.

В таком режиме работы двигателя, на такте впуска топливовоздушной смеси, значение разрежения в цилиндре достигает 0,65…0,75 Bar и превышает среднее значение разрежения во впускном коллекторе.



На акте выпуска топливовоздушной смеси, значение давления в цилиндре практически не превышает атмосферного. Повышение давления в цилиндре на такте выпуска может быть вызвано малым проходным сечением выпускных каналов отработавших газов, причиной чего может быть малый ход открытия выпускного клапана, "забит" катализатор, глушитель или выхлопная труба.

Диапазон давлений датчика составляет -0,85…+7 Bar, что перекрывает диапазон давлений в диагностируемом цилиндре бензинового двигателя, прогретого до рабочей температуры и работающего на оборотах холостого хода без нагрузки. Комплекс технических характеристик и особенности конструкции датчика обеспечивают стабильность диапазона измеряемого датчиком абсолютного давления и высокую точность измерений даже под воздействием разогретых до высокой температуры вследствие быстрого сжатия газов.

Ограничения

1. Установка датчика, на прогретый до рабочей температуры двигатель, производится не менее чем через 10 минут после его остановки, для исключения взрыва топливной смеси в цилиндре от раскаленных частей камеры сгорания или свечи зажигания (калильное зажигание), что неизбежно приведет к повреждению датчика.
2. Время работы двигателя на холостом ходу, с установленным датчиком давления не должно превышать 3-х минут.
3. Температура нагрева корпуса датчика не должна превышать 80 гр.
