DiaLink: J2534-совместимый адаптер

Стандарт SAE J2534 был введен с 2002 года с целью обеспечить возможность перепрограммирования ЭБУ через интерфейсы различных производителей. J2534 определяет стандартный интерфейс для осуществления обмена данными между ПЭВМ и адаптером. Благодаря этому, производитель программного обеспечения может, не вникая в особенности аппаратной реализации адаптера стороннего производителя, использовать его для осуществления программирования блока управления.
Существующий на сегодняшний день адаптер загрузчика CombiLoader не может работать, например, с интерфейсом CAN, поэтому, использование адаптера J2534 позволяет расширить перечень поддерживаемых типов ЭБУ.
На рынке оборудования для автомобилей можно встретить довольно большое количество различных типов адаптеров, поддерживающих этот стандарт в том или ином объеме. Теоретически, любой из них может работать с нашим загрузчиком, однако, при использовании неизвестного адаптера, требуется проверка совместимости работы с нашим загрузчиком на «живом» ЭБУ.

Комплект поставки SMSDiag3:

DiaLink J2534 -  совместимый адаптер с дополнительными функциями

ПО SMSDiag3 высылается на электронную почту

Назначение:

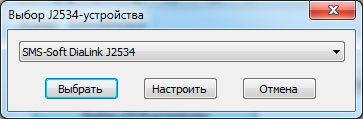

• J2534-совместмый адаптер.
  Совместно с поставляемой библиотекой интерфейса J2534 DiaLink может быть использован для перепрограммирования ЭБУ загрузчиком CombiLoader или диагностики ЭБУ сторонними программными продуктами.
• Адаптер для работы с SMSDiag3.
  Cовместно с программой SMSDiag3 предназначен для диагностики современных систем управления автомобилей со стандартным диагностическим разъемом SAE J1962 (подключение к другим диагностическим разъёмам обеспечивается дополнительными переходниками)

Преимущества:

• возможность работы с грузовыми автомобилями (бортсеть 24 Вольта)
• лучшая совместимость с требованиями стандартов J2534 (в сравнении с ПО для адаптера OpenPort)
• более высокая скорость работы (скорость обмена ISO-11898 (CAN) достигает максимальной пропускной способности шины. Это до 8 раз быстрее, чем скорость работы популярного адаптера OpenPort)
• возможность беспроводного подключения через BlueTooth ( опция )
• идеальное соотношение цены, качества и возможностей

Технические характеристики:

Поддерживаемые протоколы:

• ISO-9141/ISO-14230 (K/L-Line)
• J1850 VPW/PWM
• ISO-11898/ISO-15765 (CAN)

Питание:

• бортсеть автомобиля с напряжением 12 вольт
• бортсеть автомобиля с напряжением 24 вольта
• питание от USB-разъема персонального компьютера

Полный рабочий диапазон напряжения питания составляет 8..35 Вольт, что гарантирует безотказную работу в любых условиях эксплуатации, включая грузовой транспорт.

Связь с ПК (ноутбуком):

• USB-кабель
• беспроводное соединение BlueTooth ( опция )
  Модуль BlueTooth обеспечивает беспроводное соединение на расстоянии до 10 метров (Class-II). При работе совместно с адаптером BlueTooth Class-I дальность работы увеличится.

Используемые контакты диагностического разъёма:

• 2(BUS+)/10(BUS-): J1850 VPW/PWM (Ford/GM/Chrysler...)
• 4/5: земля
• 6(CAN-H)/14(CAN-L): ISO-11898/ISO-15765 CAN
• 7(K-Line)/15(L-Line): ISO-9141/ISO-14230 K/L-line (двунаправленные линии)
• 16: питание

Дополнительные возможности:
Благодаря встроенному микропроцессору, адаптер DiaLink, помимо выполнения функций диагностического адаптера для SMSDiag3 или J2534-совместимого устройства, может быть сконфигурирован для использования в следующих режимах

• K-Line — позволяет работать с любыми программами, рассчитанными на обычный USB-K-Line-адаптер
• D-CAN — позволяет работать с программами диагностики автомобилей BMW через EDIABAS (драйвер STD:OBD) с поддержкой K-bus и CAN-bus
• ELM327 — позволяет работать с программами, рассчитанными на работу с популярной микросхемой ELM327
• CANHacker — позволяет работать с программами, рассчитанными на работу по Lawicel-совместимому протоколу (например, CANHacker)

SMSDiag3: программа диагностики + J2534

Назначение.

SMS-Soft представляет вам недорогую и удобную программу для диагностики отечественных автомобилей и иномарок (по протоколу OBD-II). Программа позволяет производить сервисное обслуживание и диагностику автомобилей в условиях автосервиса. Возможно применение программы владельцем автомобиля при наличии ПК и базовых знаний о работе электронной системы управления двигателем (ЭСУД). Подключение к диагностическому разъёму автомобиля осуществляется через адаптер DialLink, входящий в комплект поставки. Возможно подключение через USB или Bluetooth.

Особенности программы.

Впервые среди аналогичных продуктов, SMSDiag3 позволяет подключить любой внешний альфаметр от Innovate Motorsports (LC-1, LM-1, LM-2 и др.) для проведения диагностики топливоподачи (отслеживание состава смеси и запись ALF/AFR в логи), как гражданских, так и спортивных автомобилей. Анализ полученных записей (логов) позволяет отследить нарушения в работе системы подачи топлива, увидеть обеднение или переобогащение рабочей смеси при определённых оборотах и расходах воздуха.

Особенности адаптера.

Входящий в комплект адаптер DialLink является J2534-совместимым устройством, что даёт возможность использовать его со сторонними программами, например, загрузчиками.
DiaLink также умеет работать в качестве устройства ELM327, что позволяет использовать совместно с ним множество диагностических программ (для ПК, смартфонов и планшетов).
Достоинства адаптера на этом не заканчиваются: поддержка режима D-CAN даёт вам возможность использовать ПО для работы с BMW через EDIABAS (драйвер STD:OBD) с поддержкой K-bus и CAN-bus.
Поддержка 24-вольтовых бортовых сетей позволят использовать адаптер для диагностики грузовых автомобилей.
Работа через Bluetooth позволяет диагностировать автомобиль в комфортных условиях, а чтобы адаптер не «потерялся», предусмотрена звуковая индикация, активирующаяся в том случае, если вы завершили диагностику, но не отключили адаптер из разъёма OBD.

Перечень поддерживаемых систем:

• OBD-II:
  - ISO 9141 (K/L-Line): европейские модели (Mercedes, Audi, BMW/Mini, Porshe и другие), азиатские модели (Honda/Acura, Toyota/Lexus, Nissan/Infinity, Mitsubishi), российские автомобили (ВАЗ с ЭБУ MP7.0 Евро-3),
  - ISO 14230 (K/L-Line): Daewoo, Hyundai, KIA, Subaru, ВАЗ (ЭБУ Bosch 7.9.7)
  - SAE J1850 VPW
  - SAE J1850 PWM
  - ISO 15765 (CAN)

• АЗЛК Святогор
  Двигатель:
  - F3R
• Renaul Logan
  Двигатель:
  - K7J (1.4)
  - K7M (1.6)
• ВАЗ:
  Двигатель:
  - Bosch M1.5.4(N)
  - Январь-5.1
  - VS-5.1
  - Bosch MP7.0
  - Январь-7.2
  - Bosch M7.9.7
  - M73
  - M74
  - M74
  - M74 CAN (ДМРВ)
  - M74 CAN (ДАД)
  - M75
  - Bosch ME17.9.7
  - Bosch ME17.9.7 CAN
  Трансмиссия
  - Jatco AY-K3
  Иммобилизатор
  - АПС-4, АПС-6
  Рулевое управление:
  - Махачкала
  - Калуга
  - Mando
  Электропакет:
  - НОРМА
  Комбинация приборов:
  - Приора
  - Гранта

• ГАЗ:
  Двигатель:
  - МИКАС-1.5.4 КЗ
  - МИКАС-1.5.4 Автрон
  - МИКАС-7.1
  - МИКАС-7.2
  - VS-8
  - МИКАС 11
  - МИКАС 11 E3 (CR)
  - МИКАС 11 E3 (ET)
  - МИКАС 11 E3 (MT)
  - МИКАС-10.3 - МИКАС-12
  - МИКАС-12.3
• ЗАЗ:
  Двигатель:
  - МИКАС 7.6
  - МИКАС-10.3
• ИЖ:
  Двигатель:
  - МИКАС 7.6
• УАЗ:
  Хантер, Патриот, Фермер:
  Двигатель:
  - Bosch ME17.9.7
  - Bosch M17.9.7
  - Bosch ME17.9.7 (E4)
  - Bosch ME17.9.71

Возможности программы:

• Удобный графический интерфейс с возможностью выбора цветовых схем
• До 7 одновременно отображаемых графиков с возможностью масштабирования
• До 20 дополнительных числовых параметров
• 10 настраиваемых наборов параметров
• Быстрое переключение наборов параметров непосредственно во время диагностики
• Возможность сохранения диагностической сессии
• Возможность сохранения в текстовый файл с разделителями (экспорт в MS Exsel)
• Управление всеми поддерживаемыми типами исполнительных механизмов
• Просмотр и редактирование идентификационных данных (VIN, номер кузова, номер двигателя, и т. п.)
• Просмотр и сброс кодов неисправностей (DTC)
• Просмотр записей сервисного регистратора
• Выполнение процедур инициализации и адаптаций
• Диагностика пропусков воспламенения
• Просмотр содержимого памяти обучения
• Отображение данных каналов АЦП
• Отображение статуса иммобилизатора
• Отображение комплектации
• Возможность подключения альфаметров Innovate Motorsports для отображения и записи логов с параметрами ALF и AFR
• Просмотр логов и доступ к базе данных поддерживается без подключения адаптера

Системные требования:

ПК под управлением Microsoft Windows™ XP / Vista / 7 / 8 /10, не менее 1 ГБ ОЗУ, CPU Pentium 1500 MГц или выше, разрешение экрана от 1024x768, USB-порт.

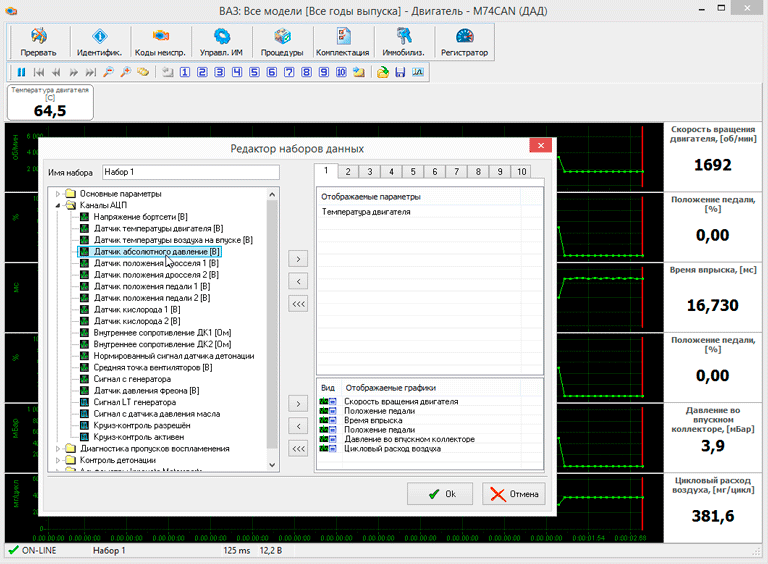

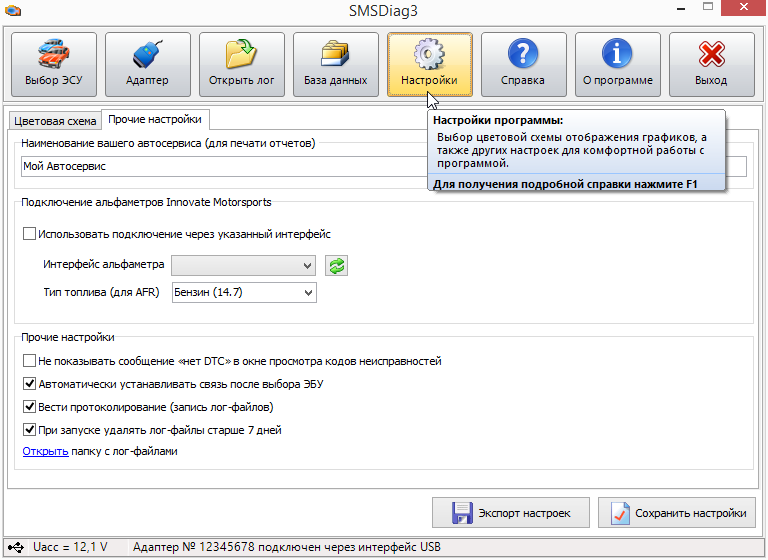

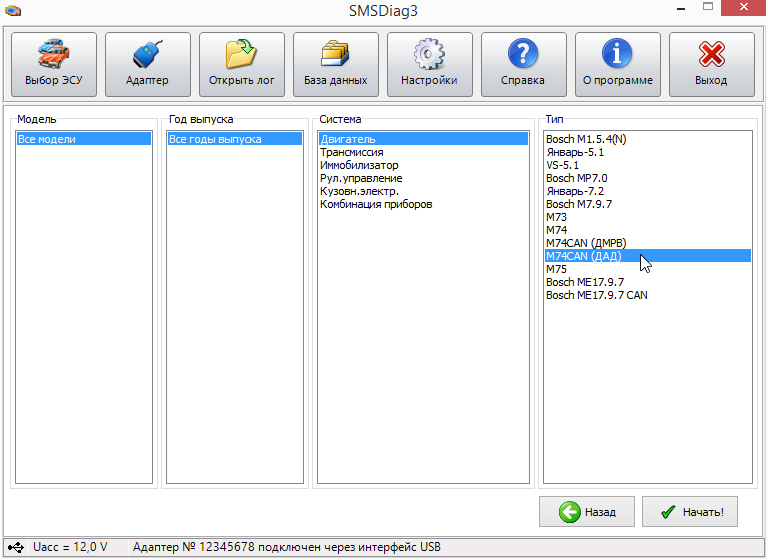

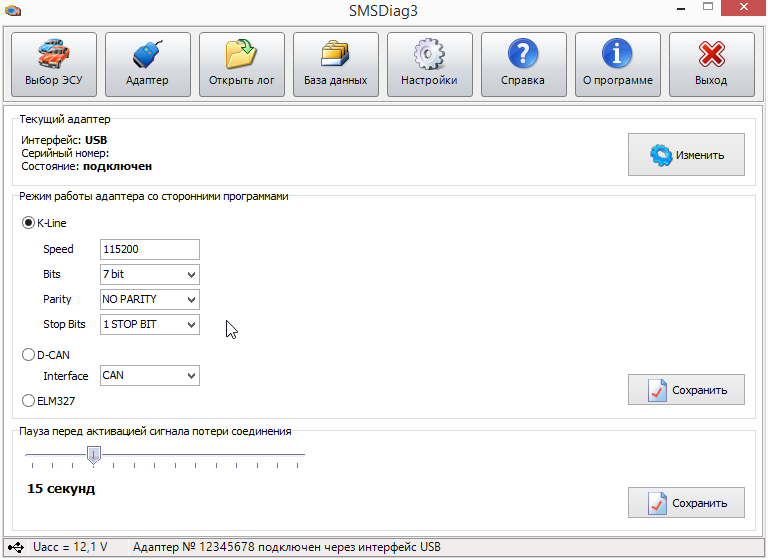

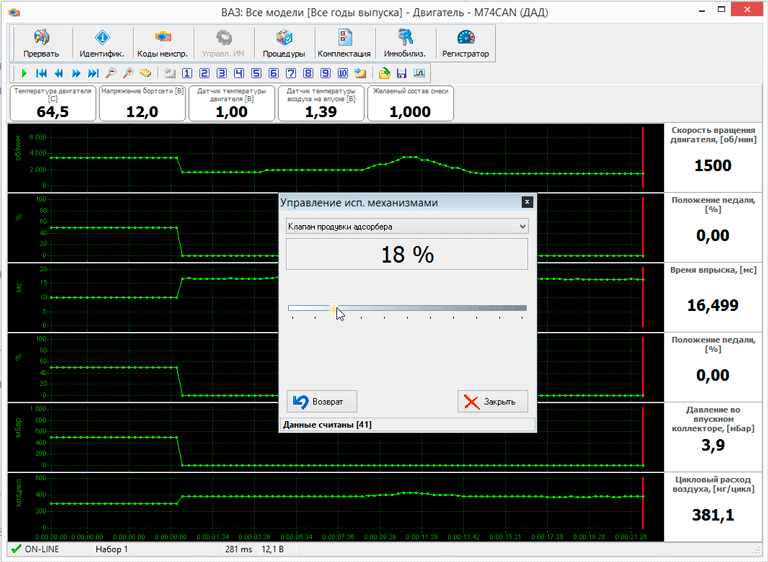

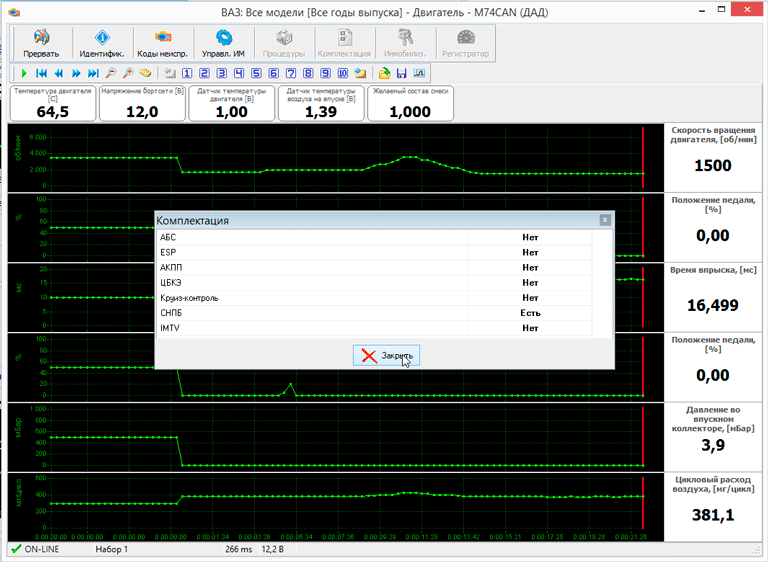

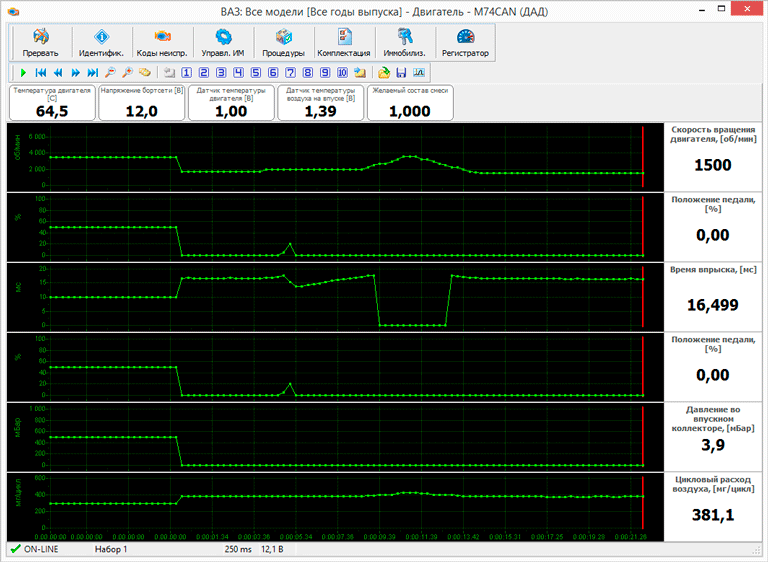

Рабочие экраны программы:
