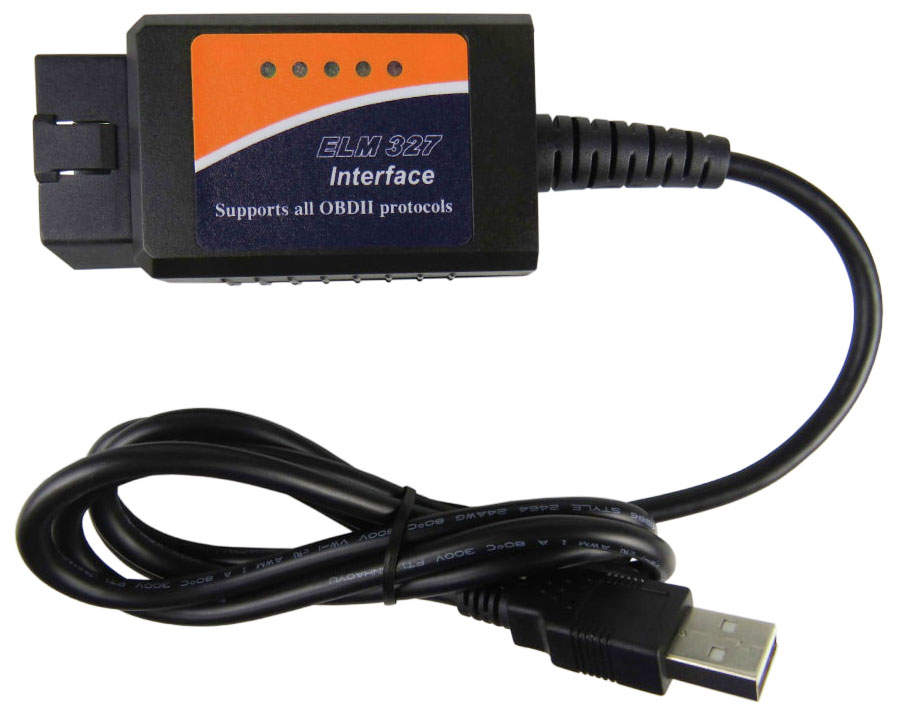

ELM327 v1.5 USB Универсальный адаптер, сhip PIC18F25K80

  • Описание
  • Программы
  • Файлы для скачивания

ELM327 USB это последняя версия популярного адаптера для диагностики автомобилей по протоколу OBD II. Осуществляет диагностику по все протоколам OBD II (включая CAN). Работает при подключении к ПК через USB

ELM327 USB это последняя версия популярного адаптера для диагностики автомобилей по протоколу OBD II. Осуществляет диагностику по все протоколам OBD II (включая CAN). Работает при подключении к ПК через USB

elm327 поддерживает все протоколы, CAN применяемые в автомобилях.

SAE J1850 PWM (41.6 kbaud)
SAE J1850 VPW (10.4 kbaud)
ISO 9141-2 (5 baud init, 10.4 kbaud)
ISO 14230-4 KWP (5 baud init, 10.4 kbaud)
ISO 14230-4 KWP (fast init, 10.4 kbaud)
ISO 15765-4 CAN (11 bit ID, 500 kbaud)
ISO 15765-4 CAN (29 bit ID, 500 kbaud)
ISO 15765-4 CAN (11 bit ID, 250 kbaud)
ISO 15765-4 CAN (29 bit ID, 250 kbaud)

Описание сканера ELM327 USB

Сканеры OBD-2, построенные на базе микроконтроллера ELM327 хорошо известны зарубежным пользователям и завоевали свою прекрасную репутацию благодаря надежности и универсальности. Благодаря именно этим качествам многие разработчики диагностического программного обеспечения выпускают свои программы для сканеров этого типа. В

Интернете размещено множество программ, обладающих различными функциональными возможностями, интерфейсами и языковой поддержкой. Среди них есть как коммерческие продукты, так и бесплатные версии.

Программное обеспечение OBD-II для ELM327 в большинстве своем бесплатное, оно позволяет при помощи этого адаптера диагностировать автомобили поддерживающие один или множество из диагностический протоколов ODBII .

Не будет преувеличением сказать, что среди всех OBD-II сканеров ELM327 является лидером по части установки соединения с ЭБУ автомобиля. Там, где другие сканеры отказываются работать, ELM327 прекрасно выполняет свою задачу.

Бесплатное программное обеспечение, которое может с ним работать:

  • Scantool.net
  • GM Mode 22 Scan Tool by Terry
  • OBD Gauge for PalmOS and Pocket PC by Dana Peters
  • OBD Logger by Jonathan Senkerik
  • OBD-II ScanMaster by Wladimir Gurskij (ScanMaster 3.52 — local copy)
  • obd2crazy.com
  • OBD2 Scantool by Ivan Andrewjeski
  • OBDII for ELM322 by David Huffman
  • pyOBD by Donour Sizemore for MacOSX and Linux
  • RDDTC by Pete Calinski
  • Real Scan by Brent Harris
  • ScanTest for Pocket PC by Ivan Ganev aka a-ser
  • wOBD by WDT

Диагностические возможности прибора непосредственно зависят от используемого программного обеспечения. В большинстве случаев это диагностика двигателя и трансмиссии автомобиля, однако есть коммерческие программы, поддерживающие дополнительные протоколы автопроизводителей и позволяющие работать с другими блоками автомобилей.

Основные возможности:

- считывание кодов ошибок с их расшифровкой
- отображение работы топливной системы
- отображение положения дроссельной заслонки
- отображение параметров лямбда-зондов
- отображение давления топлива
- считывание идентификации автомобиля (VIN код и др.)
- отображение температуры всасываемого воздуха
- отображение опережения зажигания
- отображение массового расхода воздуха
- стирание кодов ошибок (Check Engine и др.)
- отображение работы топливной системы
- отображение скорости движения автомобиля
- обнуление сервисных интервалов
- отображение расхода топлива
- отображение оборотов двигателя
- отображение абсолютного давления воздуха
- отображение расчетной нагрузки
- отображение температуры охлаждающей жидкости
- запись журналов и построение графиков
- тестирование датчиков кислорода
- отображение других параметров

Комплектность поставки

- Адаптер с процессором ELM327 с встроенным модулем Bluetooth
- CD с драйверами

Технические характеристики

16 контактный OBDII разъем, адаптер с процессором ELM327,
Светодиоды: OBD Tx/Rx, RS232 Tx/Rx, Power
Рабочее напряжение: 12V, внутренняя защита от коротких замыканий и перенапряжения
Ток покоя: 45 mA
Скорость обмена: 38400 бод

Минимальные требования к ПК:

- Операционная система Windows® 98 / 2000 / XP / 7;
- Процессор Intel Pentium® 150 МГц или аналогичный;
- Адаптер USB на компьютере;
- Объем оперативной памяти от 16 Мб;
- Свободное место на жестком диске 50 Мб

Примеры работы ПО с ELM327 USB:

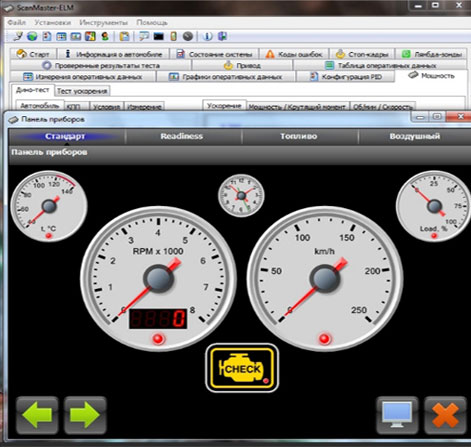

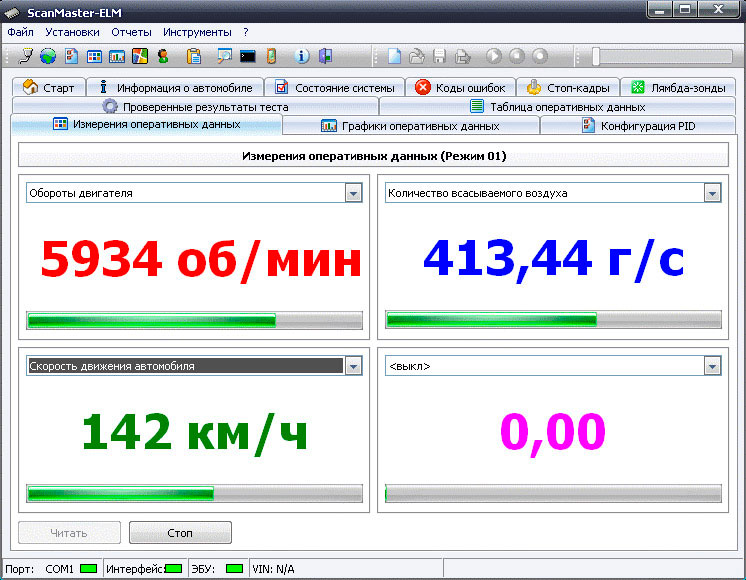

Scanmaster-ELM - программа для диагностики автомобилей по стандартам OBD-II/EOBD. Программа включает в себя широкий набор функций для диагностики двигателя и всех систем автомобиля.

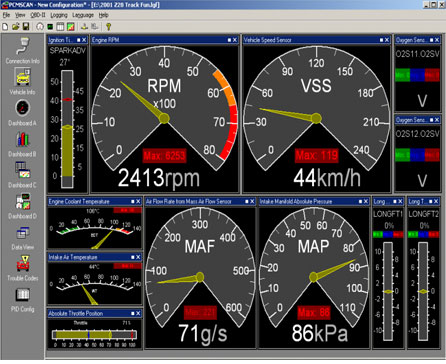

PCMScan - Обладает богатыми возможностями: строит графики, выводит отчеты, производит тесты, считывает ошибки и многое другое.
Поддерживает множество современных автомобилей. Если при запуске программы вы вдруг не обнаружили свою модель в списке, то просто выберите аналогичную модель с такой же моделью блока управления.

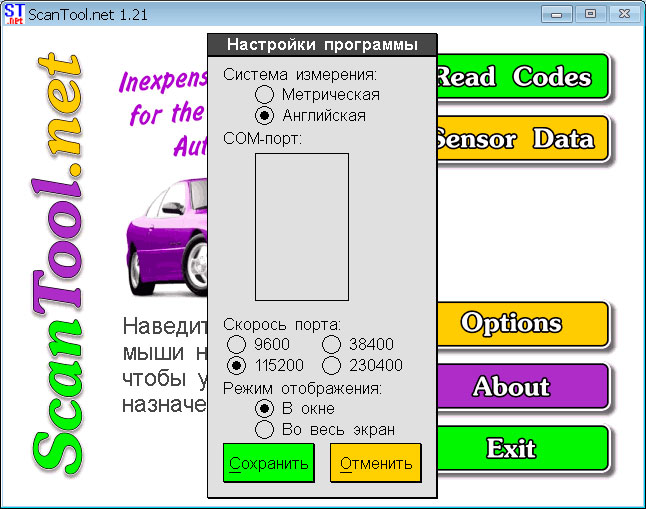

Scantool.net - свободное программное обеспечение, позволяющее считывать информацию из памяти блоков OBD-2 совместимых автомобилей. Позволяет считать коды неполадок, отображает их описания, отключает сигнал Check Engine, выводит различные данные в реальном времени и многое другое. В комплекте с адаптером ELM 327 позволяет иметь у себя недорогое средство диагностики неполадок своего автомобиля.

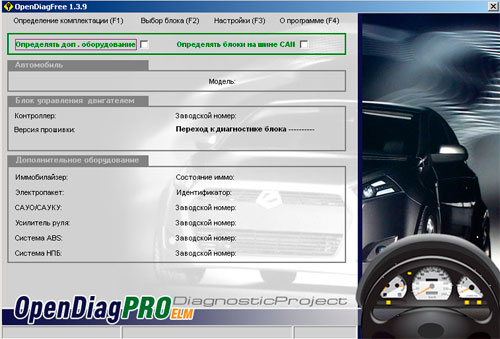

OpenDiagPro - предназначена для компьютерной диагностики автомобильных систем инжекторных автомобилей российского производства. Программа используется для проведения технического обслуживания и ремонта автомобилей в автосервисах, СТО или владельцем автомобиля при наличии соответствующего оборудования (адаптеров и персонального компьютера под управлением Windows).

OpenDiag PRO с аппаратным ключом
для диагностики отечественных автомобилей ВАЗ, ГАЗ, УАЗ, ЗАЗ и иномарок работает с адаптерами K-line, ELM327, 2534 (MiniVCI, OpenPort 2.0 и подобные)
