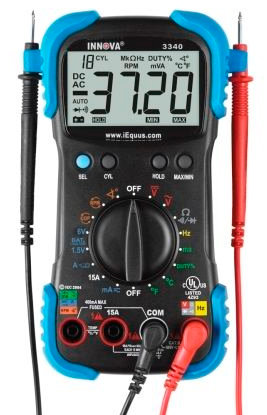

Innova 3340a Автомобильный мультиметр

  • Описание
  • Файлы для скачивания

для измерения параметров сигналов и проверки компонентов и цепей в различных электронных и электрических системах автомобиля

Innova 3340 - мультиметр профессионального класса производства Innova Electronics (США), специализированный для работы с автомобильной электрикой и электроникой. Прибор позволяет производить измерения практически всех, необходимых для ремонта различных систем автомобиля. Входные цепи Innova 3340 спроектированы для тестирования элементов электронных цепей и не могут привести к их повреждению.

Прибор компактен, прост и удобен в эксплуатации. Показания отображаются на монохромном жидкокристаллическом дисплее повышенной контрастности. Корпус Innova 3340 выполнен из качественного ударопрочного пластика и дополнительно защищен резиновым защитным чехлом, предотвращающим повреждения корпуса при механических воздействиях.

Мультиметр Innova 3340a обеспечивает возможность измерения как обычных электрических параметров (напряжение, ток, сопротивление), так и специфических параметров, востребованных при диагностике автомобиля (скважность и длительность импульсов, частота вращения коленчатого вала). Прибор имеет функцию проверки диодов и "прозвонки" электрических цепей со звуковым сигналом.

Технические характеристики:

- 3/4-значный ЖК-дисплей
- Диапазон измерения: Автоматический
- Автоматическая определение отрицательной (-) индикация полярности
- Автоматическая установка нуля
- Звуковое предупреждение и индикация выхода за границы диапазона измерения (OL)
- Автоматическое отключение (после 10 минут простоя)
- Индикатор низкого заряда батареи. Отображает символ батареи на ЖК-дисплее
- Соответствие стандарту category II
- Условия работы: Температура от 0 ° C до 40 ° C, Влажность - Менее 80% относительной влажности (без конденсата), Высота над уровнем моря - до 2000 метров
- Условия хранения: Температура от - 20 ° до 60 ° С, Влажность - Менее 90% относительной влажности (без конденсата)
- Питание: Две батареи 1,5 В типа AA
- Предохранитель: 0.500A/250V 5X20 mm
- Размеры: 173*167*43 мм
- Вес (включая батареи): 260 г

Режимы работы:

Вольтметр - Постоянный ток


Диапазон

Разрешение

Погрешность

Защита от перегрузки

400mV

100µV

±(0.8% of reading + 5 digits)

250V DC RMS

4V

1mV

600V DC/AC RMS

40V

10mV

400V

1V

±(0.8% of reading + 5 digits)

600V

Входное сопротивление: 10MΩ

Вольтметр - Переменный ток

Диапазон

Разрешение

Погрешность

Защита от перегрузки

400mV

100µV

±(1.2% of reading +8 digits)

250V DC RMS

4V

1mV

±(0.8% of reading + 8 digits)

600V DC/AC RMS

40V

10mV

400V

1V

±(1.2% of reading + 8 digits)

600V

Входное сопротивление: 10MΩ.
Частота: 50 - 400Hz

Омметр

Диапазон

Разрешение

Погрешность

Защита от перегрузки

400Ω

0.1Ω

±(1.0% of reading
+ 5 digits)

250V DC/AC

4kΩ

1Ω

40kΩ

10Ω

400kΩ

100Ω

4MΩ

10kΩ

±(2.0% of reading
+ 5 digits)

40MΩ

Амперметр - Постоянный ток

Диапазон

Разрешение

Погрешность

Защита от перегрузки

40mA

10µA

±(1.5% of reading + 5 digits)

0.5A/250V fast fuse
(Input Voltage Drop: <0.2V.

400mA

100µA

*15A

10mA

±(2.5% of reading + 5 digits)

Unfused; 15sec maximum
Input Voltage Drop: <0.2V.

* Период ожидания между измерениями, по крайней мере 15 минут надо между каждым 15 секунд периода тестирования.

Амперметр - Переменный ток

Диапазон

Разрешение

Погрешность

Защита от перегрузки

40mA

10µA

±(2.0% of reading
+ 5 digits)

0.5A/250V fast fuse
Input Voltage Drop: <0.2V.

400mA

100µA

Частота: 50 - 400Hz

Тест диодов

Функция

Диапазон

Разрешение

Погрешность

Защита от перегрузки

Diode Test

2V

1mV

Test Current: 1±0.6mA
Test Voltage: Approx. 2.8V

250V DC or AC RMS

Continuity Test

400&#8486;

0.1&#8486;

Approx. 120&#8486; or less, buzzer (beeper) will sound

Температура

Диапазон

Разрешение

Защита от перегрузки

32°F to 104°F
(0°C to 40°C)

±5°F/±3°C

0.5A/250V fast fuse

-58°F to 392°F
(-50°C to 200°C)
392°F to 752°F
(200°C to 400°C)

±1.5%/±5°F
(±1.5%/±3°C)
±2%/±5°F
(±2%/±3°C)

Чтобы избежать повреждения электрическим током, НЕ подключайте термопары к цепям больше, чем 30 Vrms, 42.4 Vpk or 60 Vdc.

Частота:

Диапазон

Разрешение

Погрешность

Защита от перегрузки

9.999Hz-2MHz

0.001Hz

±(0.1% of reading
+ 5 digits)

250V DC or AC RMS

Чувствительность: <100kHz: 2V RMS; >100kHz: 5V RMS

Скважность импульсов

Функция

Диапазон

Погрешность

Защита от перегрузки

Duty Cycle

0.1 to 99.9%

±(2.0% of reading + 5 digits)

0.5A/250V fast fuse

Pulse Width

1 to 999 ms positive

±(3.0% of reading ±2 ms)

Dwell Angle

1-12 cylinders

±(2.0% of reading + 5 digits)

Обороты

Диапазон

Разрешение

Погрешность

Защита от перегрузки

0-10000 RPM

1RPM

±(2.0% of reading
+ 5 digits)

0.5A/250V fast fuse

Частота: 50 - 400Hz

В комплект поставки входит:

  • Мультиметр Innova 3340a
  • Набор измерительных кабелей
  • Инструкция пользователя (English)
  • Сумка-кейс для транспортировки
