Датчик давления 100 бар (ДДД) PS100 и 3 переходника, Rotkee для MT Pro

  • Описание

для измерения давления в цилиндре в процессе работы дизельного двигателя (с воспламенением в данном цилиндре), а так же измерения компрессии.

Датчик давления PS100



Датчик рекомендуется применять в дизельных двигателях для:
- Измерения давления в цилиндре в процессе работы двигателя (с воспламенением в данном цилиндре) как на холостом ходу, так и под нагрузкой.
- Измерения компрессии.

Габаритные размеры датчика давления

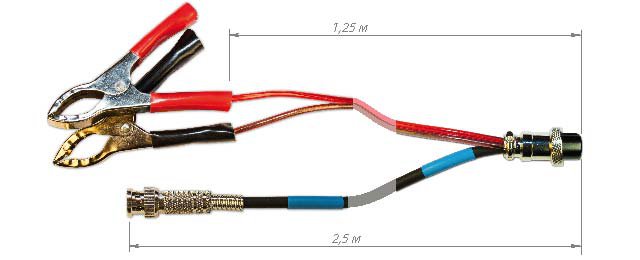

Кабель для подключения ДД

Технические характеристики:

Диапазон измеряемого давления: 0… 10 МПа
Чувствительность: 0,4 мВ/кПа
Максимально допустимое давление: 15 МПа
Быстродействие – 1 мс
Диапазон температур, при котором сохраняются рабочие характеристики: 0…+70°С
Рабочий диапазон температуры: -20…80°С
Точность измерения: +/- 2%
Напряжение питания: 8…20 В
Ток потребления: до 10 мА
Выходное напряжение датчика: 0…4 В
Материал корпуса: сталь
Покрытие: воронение

Электрическая защита:
- от переполюсовки;
- от замыкания сигнального выхода датчика на «массу»;
- от подачи питающего напряжения на сигнальный выход датчика;
- корпус датчика не соединен с минусовым проводом, поэтому если датчик вкручен в свечное отверстие, а минусовой провод случайно подключить на + АКБ, то короткого замыкания не будет и ничего не сгорит.

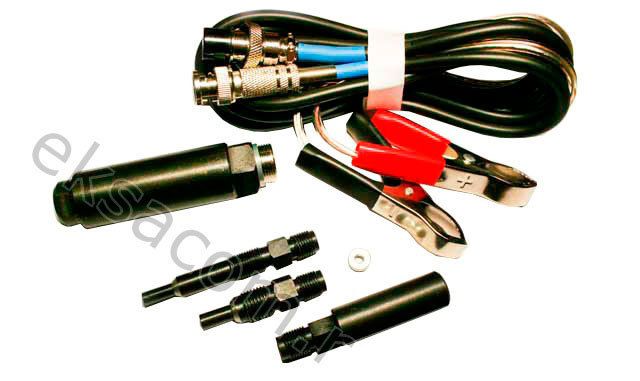

Комплект поставки:

  • Датчик давления PS100,
  • Набор переходников AD-SET-PS100
    - AD-M10-M10 Резьба для подключения к двигателю М10х1
    - AD-M10-M12 Резьба для подключения к двигателю М12х1.25
    - AD-M10-ext Переходник с резьбой М10х1

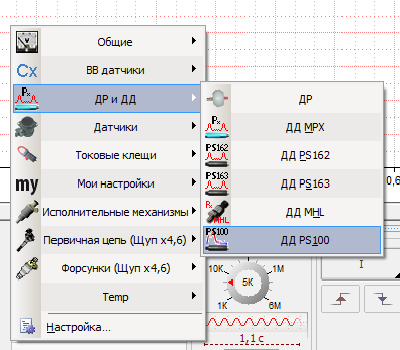

Для автоматического преобразования выходного напряжения датчика в реально измеряемое значение давления необходимо выбрать соответствующую настройку аналогового канала ДД PS100 из списка.

Переходники для датчика давления PS100

Переходники необходимы для установки датчика на двигатели с различными типами свечей накала.

Важно!
Во избежании повреждения посадочного места свечи накаливания, перед установкой переходника необходимо сравнить его размеры и шаг резьбы с размерами демонтированной свечи накала.

В данный момент доступны следующие переходники:

- для свечи накала типа Y-918J (M12x1,25 12 Hex)
- для свечи накала типа Y-506J (M10x1 10 Hex)

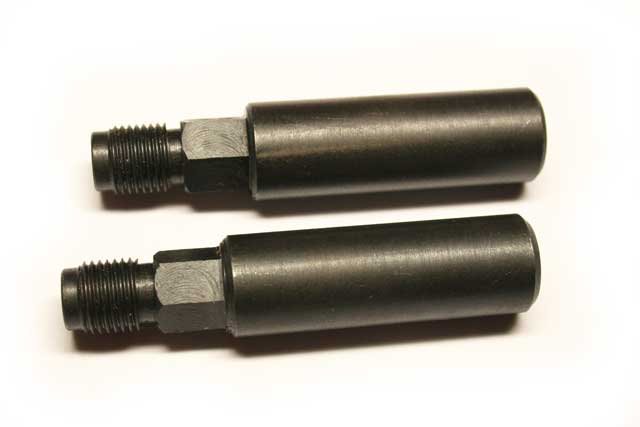

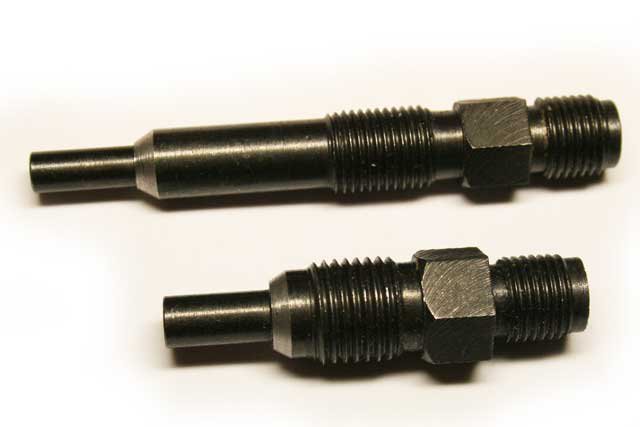

Внешний вид переходников

Габаритные размеры переходников

Материал: сталь
Покрытие: воронение

Удлинители для датчика давления PS100

Переходники применяются в случае, если свеча накаливания находится глубоко в колодце головки и нет возможности подключить датчик непосредственно к переходнику.

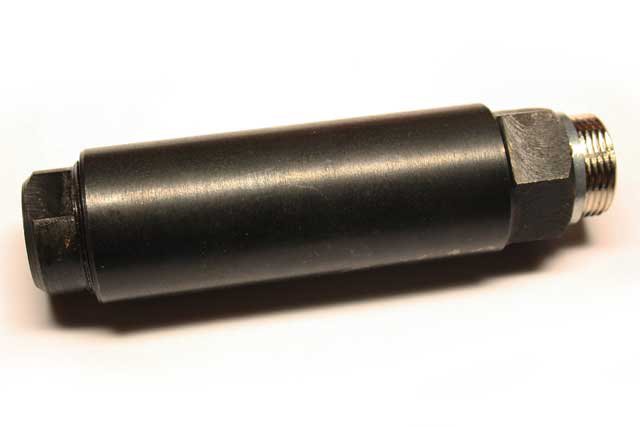

Внешний вид удлинителя

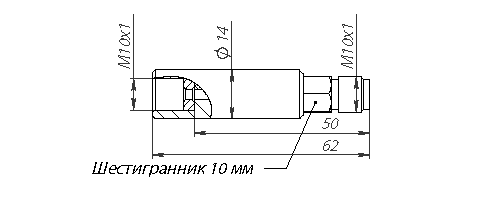

Габаритные размеры удлинителя

Диапазон увеличения расстояния: 50 мм, 100 мм (суммарная длина 2шт.)
Присоединительные резьбы М10х1
Материал: сталь
Покрытие: воронение

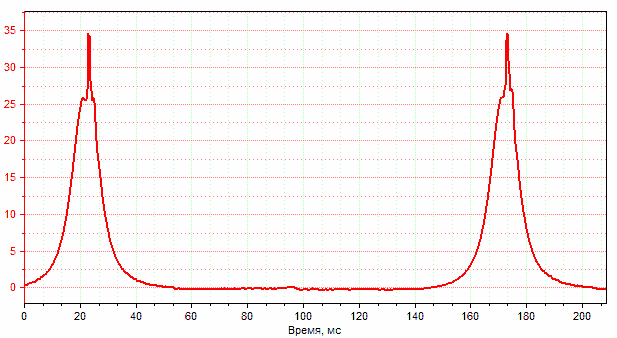

Осциллограмма давления в цилиндре дизельного двигателя (с воспламенением):
