Датчик давления 16 бар (ДД) PS16 для MT Pro

  • Описание
  • Адаптеры, кабеля

Для измерения компрессии в цилиндрах, угла опережения зажигания, контроля фаз ГРМ

Датчик давления PS16

Датчик рекомендуется применять в бензиновых двигателях для:
- Измерения давления в цилиндре в процессе работы двигателя (без воспламенения в данном цилиндре) как на холостом ходу, так и под нагрузкой.
- Измерения компрессии.
- Измерения давления топлива.
- Измерения давления масла.

Технические характеристики:

Диапазон измеряемого давления: -1… 16 бар
Чувствительность: 294 мВ/бар
Максимально допустимое давление: 24 бар
Быстродействие – 1 мс
Диапазон температур, при котором сохраняются рабочие характеристики: 0…+70°С
Рабочий диапазон температуры: -20…80°С
Точность измерения: +/- 2%
Напряжение питания: 8…20 В
Ток потребления: до 10 мА
Выходное напряжение датчика: 0…5 В
Материал корпуса: дюраль
Покрытие: анодирование

Электрическая защита:
- от переполюсовки;
- от замыкания сигнального выхода датчика на «массу»;
- от подачи питающего напряжения на сигнальный выход датчика;
- корпус датчика не соединен с минусовым проводом, поэтому если датчик вкручен в свечное отверстие, а минусовой провод случайно подключить на + АКБ, то короткого замыкания не будет и ничего не сгорит.

Комплект поставки:


датчик давления и шнур для подключения.

Для автоматического преобразования выходного напряжения датчика в реально измеряемое значение давления необходимо выбрать соответствующую настройку аналогового канала ДД из списка.

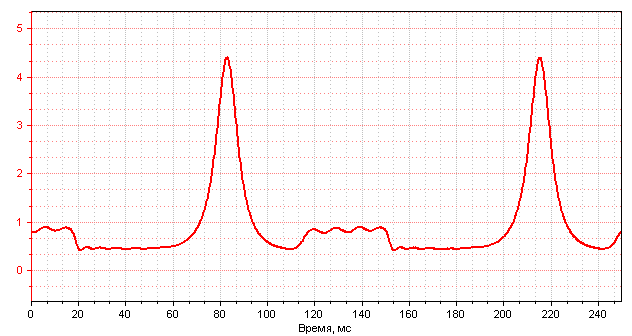

Осциллограмма выходного напряжения датчика давления:

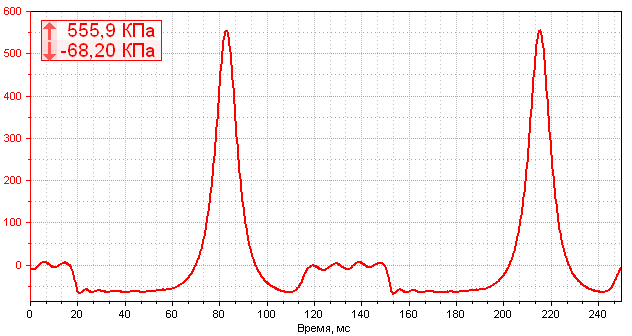

Осциллограмма пульсаций давления в цилиндре в единицах измерения давления:

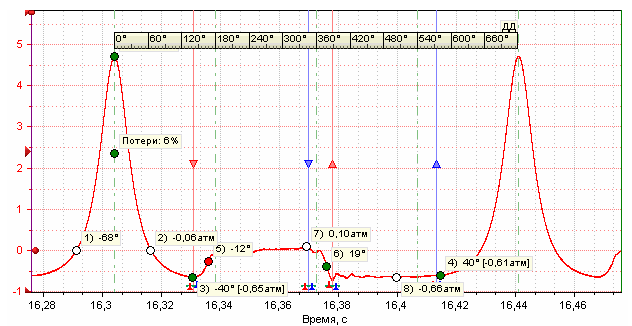

Есть возможность автоматического анализа сигнала датчика давления с отображением характерных точек.

Комплект металлических удлинителей М14 для датчика давления (2 штуки)
Используется в случаях, когда датчик давления невозможно непосредственно вкрутить в свечное отверстие
1 396
Переходник для резьбы М12 для датчика давления
Используется в случаях, когда на двигателе установлены свечи с резьбой М12
499
Удлинитель датчика давления гибкий 300 мм
При невозможности непосредственно вкрутить датчик давления в свечное отверстие, рекомендуется использовать специальный гибкий переходник
888
