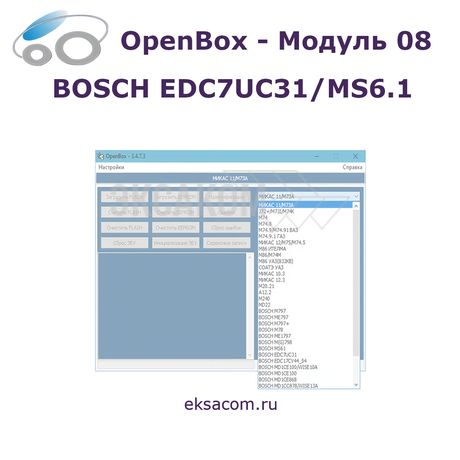

Openbox - Модуль 08: BOSCH EDC7UC31/MS6.1

Openbox - Модуль 08: BOSCH EDC7UC31/MS6.1

BOSCH EDC7UC31

Данные ЭБУ устанавливаются на автомобили ГАЗ, МАЗ, SHAANXI, YUCHAI, BAW, FAW, HOWO.

Работа с данными блоками управления осуществляется вкладкой BOSCH EDC17CV44/54.

Для работы с ЭБУ необходим 24В адаптер.

 Для данных ЭБУ поддерживаются следующие операции:

• чтение/программирование FLASH через внутреннее ПО контроллера(метод без доработки ЭБУ)
• На BAW, FAW, HOWO читаются только калибровки.

Подключите К-Лайн адаптер к разъёму диагностики (если "на столе", то согласно распиновке, приведенной ниже), включите зажигание, запустите программу OpenBox, выберите тип ЭБУ ( BOSCH EDC17CV44/54 ), выберите порт (Выбор СОМ - порта), выберите необходимую операцию чтения/записи.

Для работы с ЭБУ SHAANXI, YUCHAI, BAW, FAW, HOWO  на автомобиле по шине CAN-1( 1-CAN-H, 9-CAN-L ) используйте переходник CAN2CAN.

Большой разъем:

Bosch MS 6.1

Данные ЭБУ устанавливаются на автомобили КАМАЗ.

Работа с данными блоками управления осуществляется вкладкой BOSCH MS 6.1.
Для данных ЭБУ поддерживаются следующие операции:
- чтение/программирование FLASH через внутреннее ПО контроллера(метод без доработки ЭБУ).

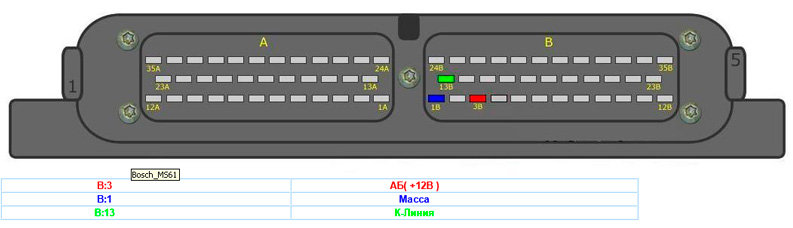

Подключите К-Лайн адаптер к разъёму диагностики (если "на столе", то согласно распиновке, приведенной ниже),
включите зажигание,
запустите программу OpenBox,
выберите тип ЭБУ ( BOSCH MS 6.1 ),
выберите порт (Выбор СОМ - порта),
выберите необходимую операцию чтения/записи.
