OpenPort 2.0 Tactrix Адаптер J2534

  • Описание
  • Адаптеры, кабеля
  • Сопутствующие товары
  • Документация, ПО
  • Скриншоты

Для осуществления программирования блока управления в том числе и с интерфейсом CAN. Производство Tactrix Inc. USA

Оригинальный универсальный адаптер Tactrix Openport 2.0 предназначен для работы совместно с фирменным программным обеспечением EcuFlash и сторонними программами для перепрограммирования и редактирования прошивок ЭБУ по стандартному интерфейсу J2534.

Openport 2.0 незаменим при выполнении работ по чип-тюнингу автомобилей иностранного и отечественного производства и является, пожалуй, самым распространенным на сегодняшний день адаптером с поддержкой CAN.

Поддерживаемые программы:

Технические характеристики:

  • 32-битный процессор производства ARM (частота 72Mhz)
  • поддержка USB 2.0 full speed
  • Возможность обновления микропрограммы
  • Поддержка следующих OBD-совместимых протоколов:
    • CAN 2.0 (CAN/ISO15765)
    • K-line (ISO9141/ISO14230(KWP2000)/dual K line)
    • J1850 (PWM/VPW)
    • J2534, поддержка режима PassThru с использованием Windows DLL
  • Встроенный логгер с возможностью записи на карты памяти microSD / microSDHC
  • Встроенный мультиплексор GND или 5В-25В на контакты 1, 3, 9, 11, 12, 13 разъема OBD или разъема AUX 2.5мм
  • Светодиодный RGB индикатор
  • Поддержка получения данных для логгера от оборудования Innovate Motorsports через 2.5mm разъем
Внимание - это не клон!  Наша компания является дилером Tactrix Inc в России и поставляет только оригинальную продукцию производства Tactrix Inc.
Каждому покупателю гарантируется беспроблемное обновление до всех новых версий ПО, включая beta.

Комплект поставки OpenPort 2.0 Tactrix Адаптер J2534:

Адаптер Openport 2.0 Rev. H

Кабель USB/Mini

Краткая информация


Оригинальная упаковка

Наклейка

Комплект поставки OpenPort 2.0 Tactrix Адаптер J2534 (полный комплект) включает в себя (приобретается дополнительно):

2001-2002 WRX Reflash Connector
для Subaru

2003-2005 WRX Reflash Connector
для Subaru

Mitsubishi Reflash Connector

Удлинитель OBD-II
1.5 метра

Распиновка Openport 2.0 Tactrix Openport


Распиновка разъема OBD-II
Pin Name
1 OEM1
2 J1850+
3 OEM3
4 GND
5 GND
6 CANH
7 ISO-9141 K
8 OEM8
9 OEM9
10 J1850-
11 OEM11
12 OEM12
13 OEM13
14 CANL
15 ISO-9141 L
16 Vbat (+12V)
Разъем 2.5mm Stereo Jack Pinout
Pin Name
Tip OEM12
Ring RS-232 input
Sleeve GND

OBD-II OBD2 Разветвитель 0.3 метра
для одновременного подключения в диагностический разъём двух устройств
738
Полный комплект коннекторов (Subaru WRX 2001-2002, WRX 2003-2005, Mitsubishi)
3 кабеля: 2001-2002 WRX Reflash Connector, 2003-2005 WRX Reflash Connector, Mitsubishi Reflash Connector (цена при покупке с OpenPort 2.0)
1 320
Рефлеш-коннектор Mitsubishi
Рефлеш-коннектор Mitsubishi для Openport 2.0 (цена при покупке с OpenPort 2.0)
746
Рефлеш-коннектор Subaru WRX 2001-2002
Рефлеш-коннектор Subaru WRX 2001-2002 для Openport 2.0 (цена при покупке с OpenPort 2.0)
528
Рефлеш-коннектор Subaru WRX 2003-2005
Рефлеш-коннектор Subaru WRX 2003-2005 для Openport 2.0 (цена при покупке с OpenPort 2.0)
528
Удлинитель 1.5 метра OBD-II OBD2 16Pin
OBD II оснащен разъемами OBD II (мама и папа)
917
BitBox программа для чип тюнинга
это развивающийся программный комплекс, который позволяет производить идентификацию, чтение и запись внутренней флеш-памяти блоков управления различного назначения. Работа с блоками осуществляется через CAN или K-line интерфейсы данных при помощи адаптера Pass-thru J2534. Ключ без модулей не продается!
1 500
Chiploader 2 Загрузчик прошивок
предназначена для чтения/записи FLASH и EEPROM памяти (чип-тюнинга) большого количества блоков управления
4 798
CombiLoader 2.16 ПАК загрузчик v. 3 USB c SL4 Универсальный программатор
программа для чтения и записи прошивок в контроллерах с флеш-памятью, устанавливаемых на российские и зарубежные автомобили. Позволяет производить запись калибровок без снятия ЭБУ с автомобиля, используя диагностический метод записи, для тех типов ЭБУ, где это возможно.
9 500
MMC Flasher Универсальный загрузчик ЭБУ
загрузчик ЭБУ Hyundai, Kia, Mitsubishi, Mazda, Ford - поддерживается большое количество типов ЭБУ/процессоров. Ключ без модулей не продается!
1 500
Openbox 3.3 Электронный ключ универсального загрузчика ЭБУ
универсальный загрузчик, для программирования блоков управления, устанавливаемых на автомобили ВАЗ, ГАЗ, УАЗ, ЗАЗ, HYUNDAI, CHERY, GEELY, HAFEI, VORTEX ESTINA, BYD, GREAT WALL, МАЗ, УРАЛ, КАМАЗ, SHAANXI, FAW. Для большинства ЭБУ доступна возможность перепрограммирования через диагностический разъем. Официальная версия с электронным ключом защиты, обновлениями и тех. поддержкой.
1 500
OpenDiag PRO с аппаратным ключом
для диагностики отечественных автомобилей ВАЗ, ГАЗ, УАЗ, ЗАЗ и иномарок работает с адаптерами K-line, ELM327, 2534 (MiniVCI, OpenPort 2.0 и подобные)
4 500
PCMFlash Загрузчик прошивок
для работы с ЭБУ двигателя и АКПП автомобилей Volkswagen, Skoda, Ford, Mazda, Mitsubishi, Nissan/Infiniti, Subaru, Honda/Acura, Hyundai/Kia, Renault, Toyota/Lexus и др. Ключ без модулей не продается!
1 300

EcuFlash

ПО EcuFlash — freeware проект от создателя адаптера Openport.

  • Последнюю актуальную версию ПО (релиз)
    EcuFlash 1.44.4799 for Windows XP/Vista/7/8/10.

    ПО EcuFlash распространяется бесплатно, может быть установлено и использовано всеми желающими на свой страх и риск. Обращаем ваше внимание, что не смотря на свой статус, публичные beta-версии достаточно стабильны чтобы вы могли использовать их для работы с автомобилями. Дистрибутив ПО содержит все необходимые для работы драйверы и библиотеки включая Windows J2534 DLL обеспечивающую поддержку работы со сторонним ПО.
  • Если вы собираетесь использовать Openport 2 и для работы со сторонним ПО вы можете скачать
    Openport drivers and J2534 DLL for Windows XP/Vista/7/8/10

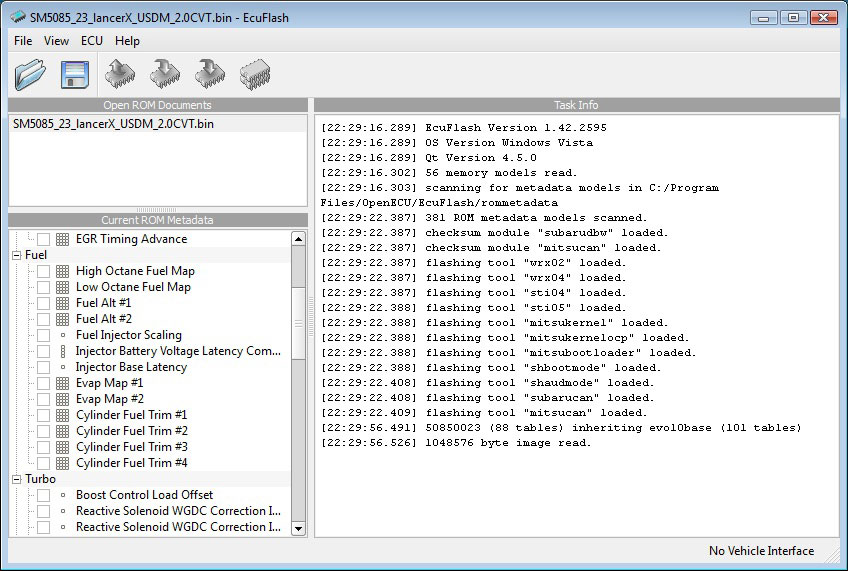

Пример экрана программы EcuFlash предназначенного для перепрограммирования и редактирования прошивок ЭБУ:

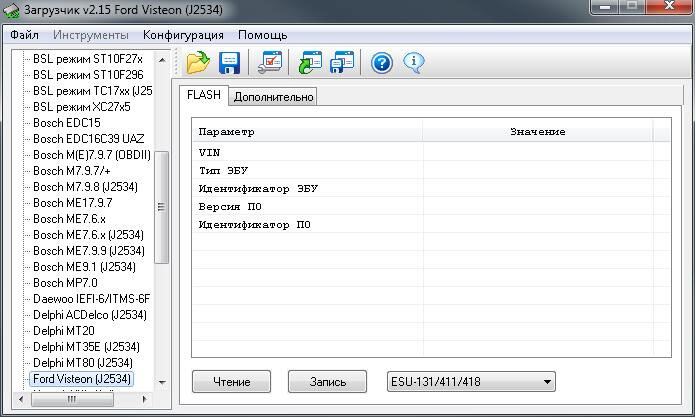

Пример работы программы CombiLoader 2.15 ПАК загрузчик v. 3 USB c ЭБУ Ford Visteon ESU-131/411/418, устанавливаемых на Focus 2, C-Max, Kuga:

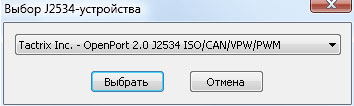

Выбор J2534-устройства – открывает окно выбора J2534-устройства для связи с ЭБУ

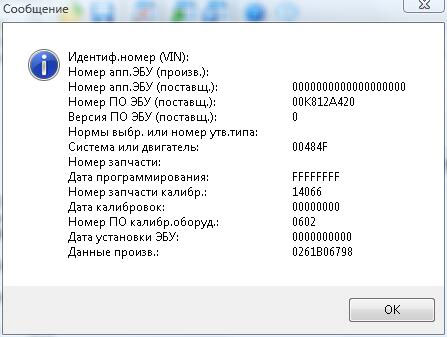

Идентификация файла – отображает идентификацию ЭБУ, сохранённую в файле

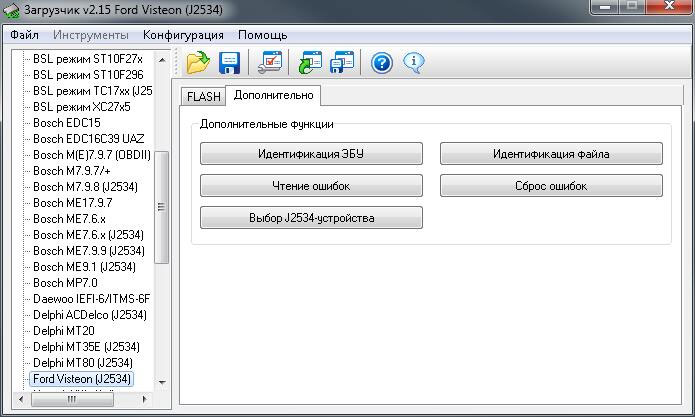

Чтение ошибок – считывает из ЭБУ количество ошибое и отображает их коды, Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках

Вкладка FLASH
