ScanDoc Compact FULL NEW - мультимарочный сканер с полным комплектом программ
- В наличиив Екатеринбурге
- Доставка по России и мируПодробная информация
- Описание
- Адаптеры, кабеля
- Документация, ПО
- Скриншоты
ScanDoc Compact NEW мультимарочный автосканер, работает под управлением компьютера через Wi-Fi соединение.
Для связи с электронными блоками управления ScanDoc Compact NEW подключается к OBDII-разъему автомобилей.
Автосканер предназначен для диагностики иномарок и позволяет работать с автомобилями Европейских, Корейских, Японских и Китайских производителей.
Также сканер поддерживает диагностику автомобилей отечественного производства (ВАЗ, ГАЗ, ИЖ, УАЗ, КАМАЗ, ЗАЗ, МАЗ).
Новая версия автосканера ScanDoc Compact NEW имеет расширенную поддержку разъемов старых стандартов, уменьшенный корпус и удобный ремешок, делающий эксплуатацию адаптера удобнее, а сам адаптер заметнее. Теперь сканер сигнализирует после 5 минут бездействия (время можно задать в настройках) диагносту, чтобы тот не забыл его в машине.
Основные преимущества ScanDoc Compact NEW:
- Глубокая проработка программного обеспечения ScanDoc Compact NEW по большинству марок авто на дилерском уровне.
- Регулярные обновления ПО с учетом конкретных проблем диагностики через Интернет.
- Встроенная в ПО система обратной связи с технической поддержкой в реальном времени.
- Дополнительно к базовому комплекту поставки предусмотрено приобретение необходимых программных модулей для диагностики авто.
- Дружественный программный интерфейс сканера ScanDoc: простые идентификация автомобиля, выбор систем и типов двигателей.
Диагностируемые системы автомобилей:
- Двигатели, ABS, АКПП, SRS, климат-контроль, а также электроника кузова.
Аппаратная поддержка протоколов:
- KL-Line, 2xCAN, VPW, PWM, J1708
Программная поддержка протоколов:
- KW71, KW81, KW82, KW1284, DS2, ISO8, ISO14230, ISO9141, ISO15765, J1979, J1850, TP2.0, J1939
Функциональные возможности ScanDoc Compact NEW:
- Поддержка протоколов OBDII и большинства диагностических протоколов производителей.
- Чтение и стирание диагностических кодов неисправностей DTC.
- Тестирование и активация исполнительных механизмов.
- Идентификация систем (блоков управления).
- Считывание и программирование иммобилайзеров.
- Соединение автосканера с компьютером по беспроводной связи Wi-Fi на расстояниях от 30 до 50 метров.
- OBD II/EOBD: SAE J1850 VPW, SAE J1850 PWM, ISO 9141-2, ISO 14230, KWP2000 и CAN
- Россия: ТАГАЗ, УАЗ, ВАЗ, ЗАЗ, ГАЗ, ИЖ, КАМАЗ, МАЗ
- Европа: BMW/Mini, Citroen, Fiat, Ford, Landrover/Rover, Mercedes/Smart, Opel/Holden/Vauxhall, Peugeot, Renault/Dacia, VAG
- Япония: Daihatsu, Honda, Infiniti, Lexus, Mazda, Mitsubishi, Nissan, Scion, Subaru, Suzuki, Toyota
- Азиатский регион: Brilliance, BYD, Changhe, Chery, Daewoo, FAW, FDQC, Geely, GWM, Haima, Hyundai, KIA, Lifan, Shuanghuan, Ssang-Yong, Wuling, Xinkai, ZX;
- Программы, находящиеся в стадии разработки.

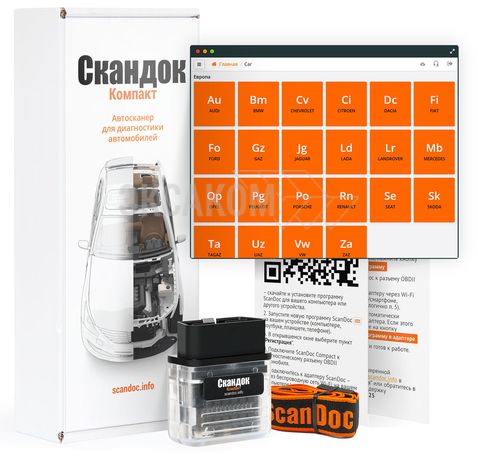

Комплектация ScanDoc Compact:
- Автосканер ScanDoc Compact New
- Ремешок для переноски
- Руководство по быстрому запуску
- Упаковка
Варианты комплектации программного обеспечения ScanDoc Compact New:
ПО ScanDoc Compact New Базовый: | ПО ScanDoc Compact New Полный: |
|
|
Преимущества:
|
Преимущества:
|
Функциональные возможности ScanDoc Compact New:
Простота выбора автомобиля и наглядное меню Выбрать марку автомобиля для диагностики достаточно просто благодаря тому, что марки разделены на регионы. Для выбора достаточно «кликнуть» по логотипу или названию марки, после чего пользователь попадет в режим выбора модели автомобиля. Каждая модель снабжена рисунком, взглянув на который можно убедиться в правильном выборе. Точный выбор модели очень важен, в зависимости от модификации автомобиля протоколы диагностики могут существенно отличаться. |
![]() |

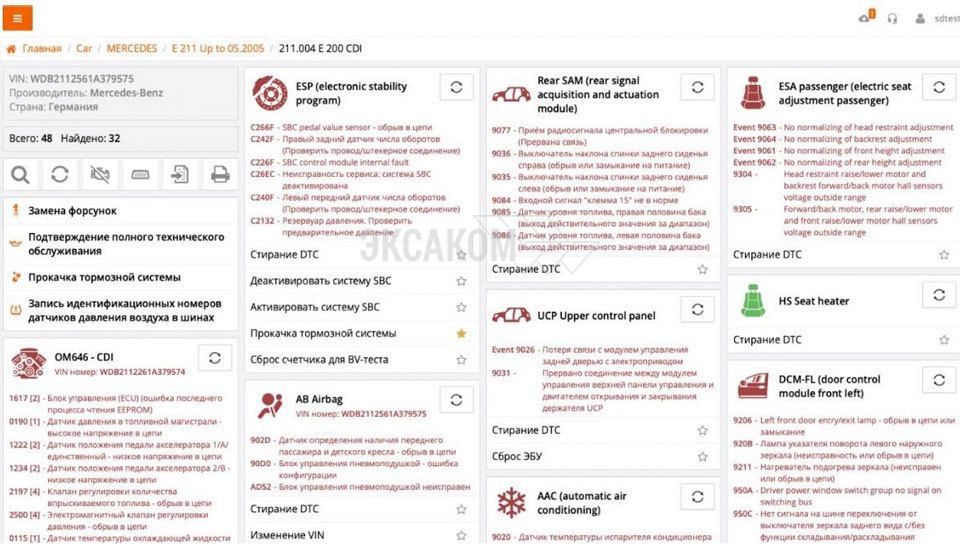

Автоматический опрос блоков с формированием итогового отчета по количеству и составу ошибок в каждом блоке Сканер проводит полный опрос всех систем автомобиля с формированием итогового отчета по количеству и составу ошибок в каждом блоке. – отчёту по ошибкам – осуществляется возможность сброса ошибок (как в отдельном блоке, так и во всех блоках сразу) – к сервисным функциям для их быстрого запуска (список можно настраивать) |
![]() |
Отображение кодов, поддержка стоп-кадра Программа выдает всю информацию о содержащихся в блоке ошибках, включая данные об их статусе и информацию о состоянии прочих систем автомобиля в момент возникновения ошибки (как в режиме OBD, так и по заводскому протоколу, если эта функция поддерживается самим автомобилем) |
![]() |
Уникальный комплексный режим «Схема» В зависимости от выбранной системы вид меняется, отображая структурную, гидравлическую, пневматическую схему или систему подушек безопасности и соответствующие ей датчики. На схеме расположены датчики с текущими параметрами. Неисправный датчик (датчик, по которому зафиксирована ошибка) окрашивается в красный цвет. Щелкнув по выбранному параметру можно открыть его показания в графическом виде для более удобного просмотра. Главное удобство режима — в том, что все параметры, относящиеся к отдельным системам, сгруппированы по разделам. Диагност сможет быстро установить причину неисправности, не тратя время на поиск данных в общем длинном списке параметров. |
![]() |
Технические характеристики ScanDoc Compact NEW
-
Аппаратная конфигурация:
- Процессор: 32 бит, 72 МГц
- Внутренняя память: 32 МБ
- Встроенная электронная коммутация: 13 каналов
- Связь с РС: WI-FI IEEE 802.11b 54 МБит/cек
- Питание: 9-30 В DC
-
Условия эксплуатации:
- Температура эксплуатации: 0-50°C
- Максимальная относительная влажность: 80% (до 30°С) и 50% (при 40°C и выше).
- Недопустимо попадание жидкостей внутрь прибора.
-
Общие характеристики:
- Размеры основного блока сканера: 24х44х93 мм
- Вес основного блока: 0,1 кг
- Цвет корпуса: прозрачный
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/665/1/sdc_2.jpg)
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/1050/1/sdc_1.jpg)
![]() | Launch OBDII-16 Pro3 Кабель удлинитель диагностического разъема OBD2 Подходит к любым диагностическим сканерам. Позволяет сохранить корпус диагностического адаптера в целостности. | 00000006731 | 1 644 | |
![]() | Диагностический кабель BMW 20 pin, Еasy connect Bosch 1684463631 Для BMW с 20-ти контактным диагностическим разъемом. Используется как переходник c диагностического разъема OBD | 1684463631 | 3 140 | |
![]() | Диагностический кабель VW/Audi 2+2 pin, Easy connect Bosch 1684463611 Переходник с колодки OBD-II на диагностическую колодку старого типа (автомобили VW-Audi c 1991 г. до 1994-1997 гг.) | 1684463611 | 2 990 | |
![]() | Диагностический разъем OBD 2 Female - Cummins J1939 Deutsch-9 9pin Переходник Cummins. Для диагностики автомобилей в том числе КАМАЗ, КАВЗ, ПАЗ, оснащённых диагностическим разъёмом с 9 контактами | 00000002185 | 1 290 | |
![]() | Диагностический разъем OBD 2 Female - KIA-20 pin Для моделей Kia (Киа) и в том числе выпускаемые для России, имеющих диагностический разъем 20 pin | 00000002453 | 800 | |
![]() | Диагностический разъем OBD 2 Female - Mazda-17 pin Для автомобилей Mazda (до 96 г.в.) с 17 контактным диагностическим разъемом | 00000002691 | 800 | |
![]() | Диагностический разъем OBD 2 Female - Toyota-22 pin К автомобилям Toyota, не оборудованным стандартным разъемом OBD 2 | 00000002692 | 900 | |
![]() | Диагностический разъем OBD 2 Female - ВАЗ, GM-12 pin Для ВАЗ, Daewoo, Chevrolet, Таврия, GM с 12-ти контактным диагностическим разъемом | 00000002285 | 790 | |
![]() | Диагностический разъем OBD 2 Female - ГАЗ-12 pin Переходник для диагностики ГАЗ УАЗ в машинах выпускаемых до 2007 года | 00000002900 | 840 | |
![]() | Переходники для легковых автомобилей (8 предметов) Для легковых автомобилей включает в себя: PSA 30P, PSA-2P, Audi 2P+2P, BENZ-38P, BMW-20P, OPEL-10P, FIAT-3P, Кабель питания 12 V | 00000002482 | 2 500 |
ScanDoc Compact, Scandoc J2534, ScanDoc WLan
-
Загрузка программы ScanDoc
онлайн версии программ для мобильных ОС - Android, Apple iOS, настольных ОС - Windows 64/32 bit, Mac OSX, Ubuntu 12, Debian ARM 7 -
Программы и схемы к предыдущим продуктам
Предыдущая версия ПО Scandoc, Дистрибутив программ и демо версия: ScanDoc, MotorData, MotoDoc, GazAnaliz, Support (языки
Eng, Rus ..) -
Руководство по эксплуатации сканера ScanDoc Compact, ScanDoc Compact в режиме J2534
для пользователя Scandoc -
Техническая поддержка
- Если у Вас возникли технические проблемы, вы можете обратиться напрямую к производителю оборудования
- Перед обращением обязательно прочитайте руководство пользователя, раздел «Возможные неисправности». Возможно там вы найдёте причину неисправности и метод её преодоления. -
Для активации модулей дополнительных марок:
- Укажите в заказе серийный номер и тип прибора (Compact /WLan большой).
- В течение 1-24 часов (обычно 1-2 часа) в рабочие дни оплаченные марки будут открыты, сообщим вам на эл. почту.

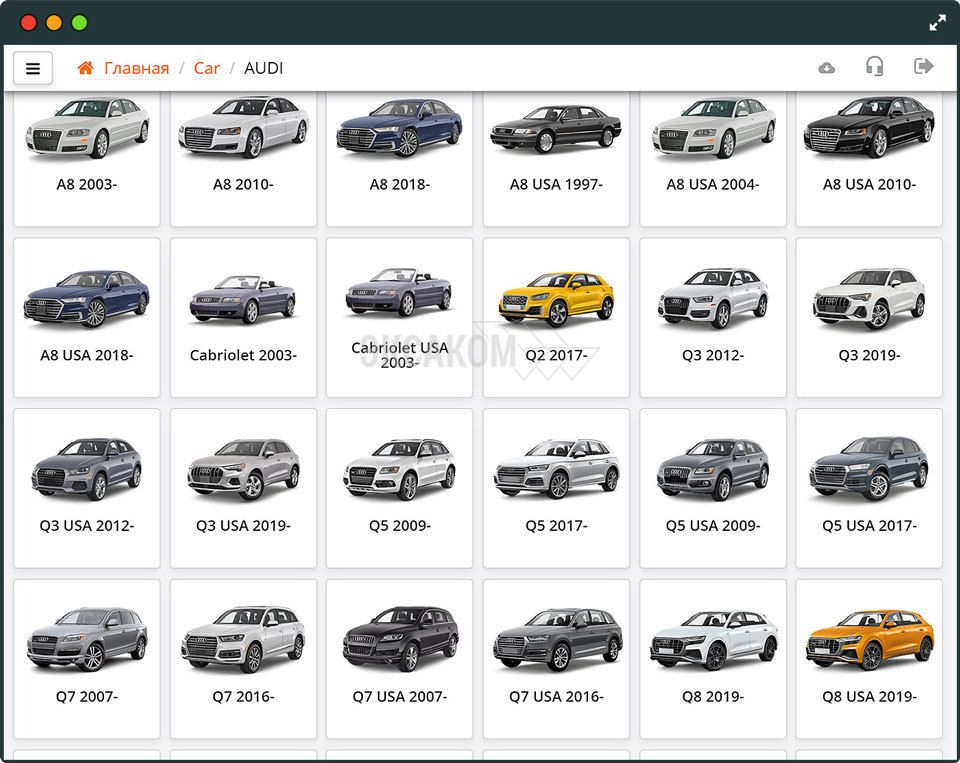

Простота выбора автомобиля и наглядное меню
Выбрать марку автомобиля для диагностики достаточно просто благодаря тому, что марки разделены на регионы. Для выбора достаточно «кликнуть» по логотипу или названию марки, после чего пользователь попадет в режим выбора модели автомобиля. Каждая модель снабжена рисунком, взглянув на который можно убедиться в правильном выборе. Точный выбор модели очень важен, в зависимости от модификации автомобиля протоколы диагностики могут существенно отличаться.

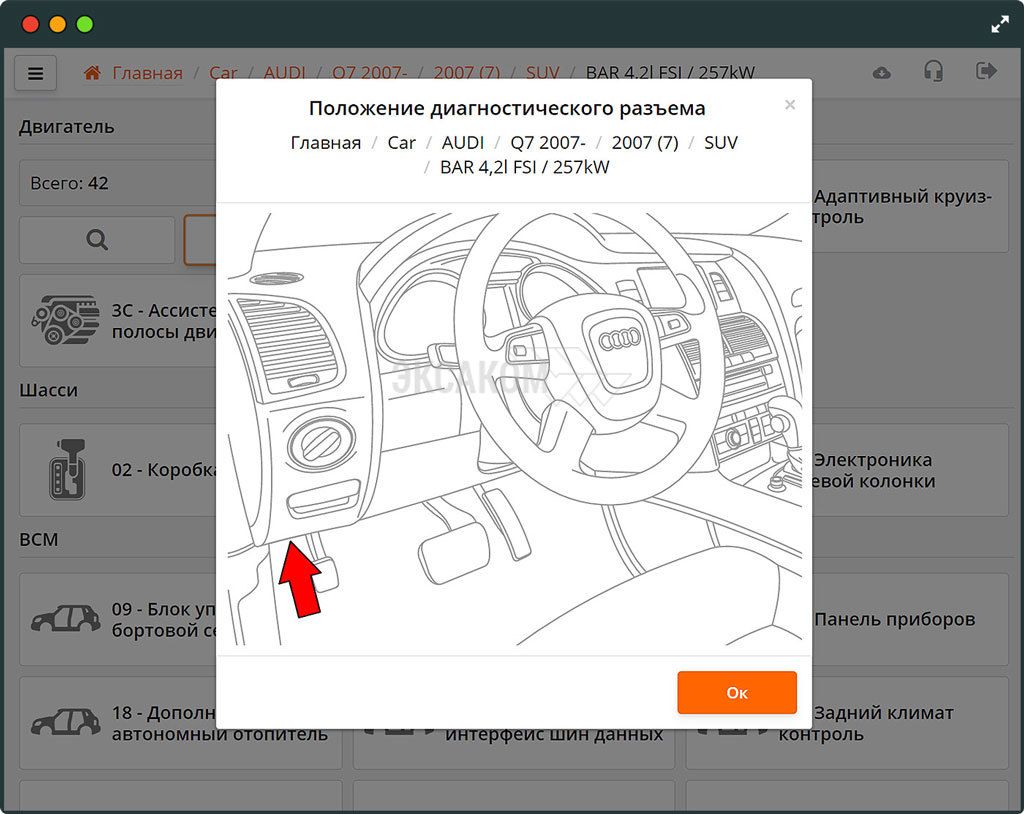

Интерфейс сканера подскажет расположение разъема.
Автоматический опрос блоков и комплексный отчет
Скандок позволяет провести полный опрос всех систем автомобиля с формированием итогового отчета по количеству и составу ошибок в каждом блоке.

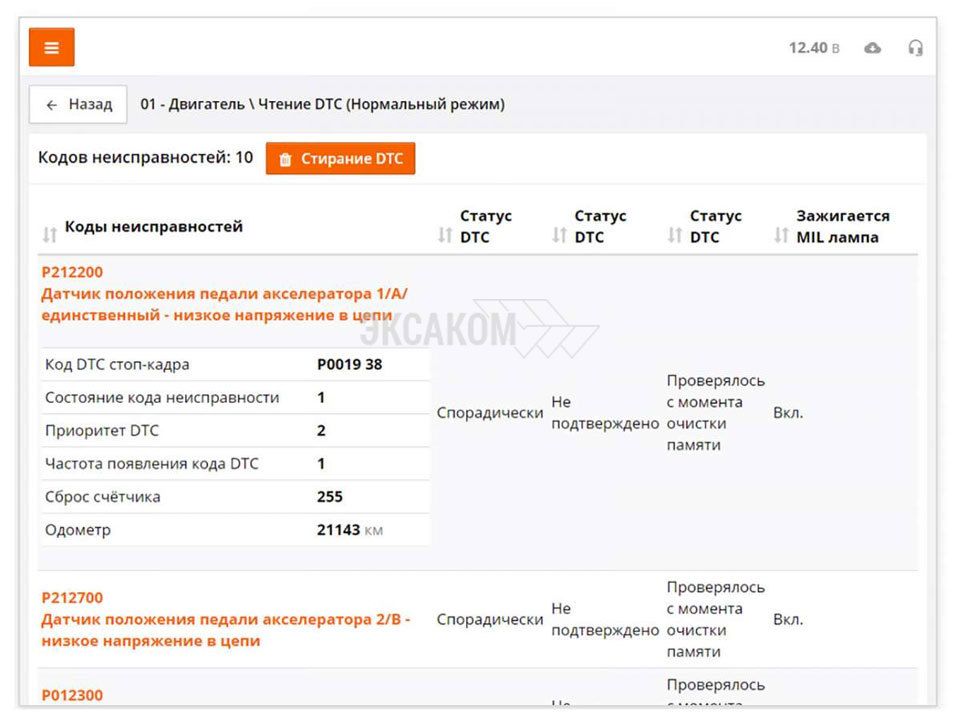

Удобство режима отображения кодов, поддержка Стоп-кадра
Программа выдает всю информацию о содержащихся в блоке ошибок, включая данные стоп-кадра, если они поддерживаются блоком автомобиля (данные об их статусе и информацию о состоянии прочих систем автомобиля в момент возникновения ошибки) – как в режиме OBD , так и по заводскому протоколу:

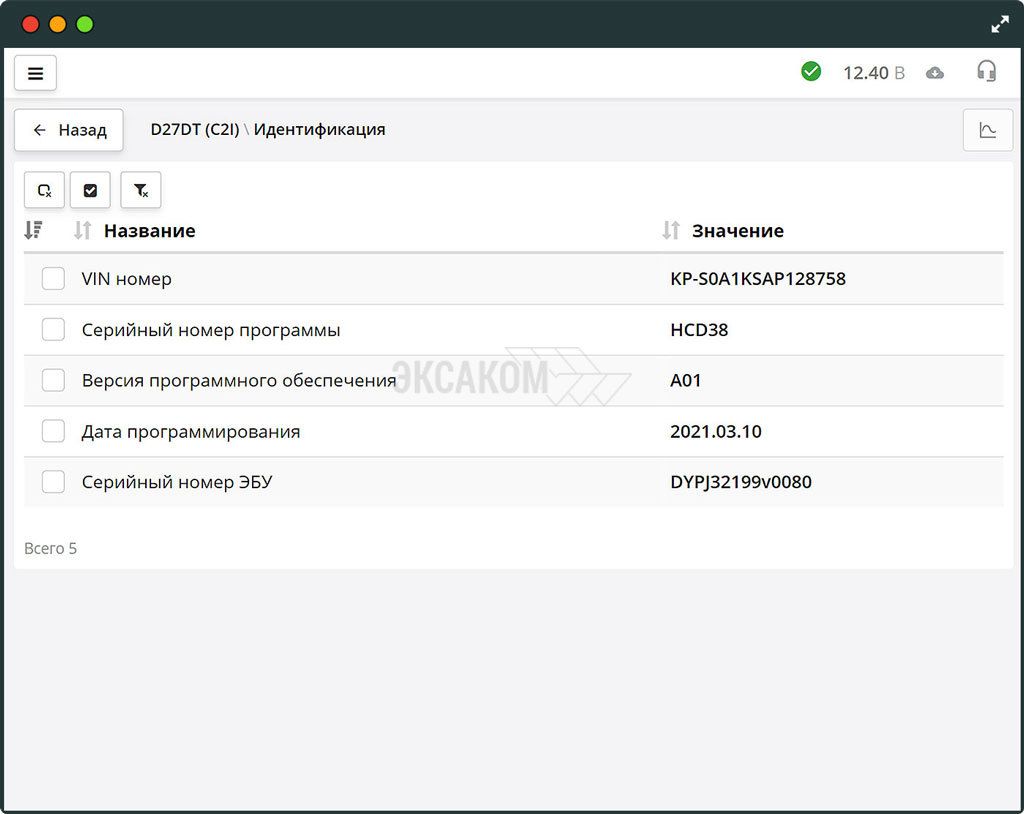

Получение информации об автомобиле
Идентификация выбранной системы позволяет получить информацию о типе установленного блока управления, версии его аппаратной реализации, кода для заказа запчасти, идентификаторе загруженного программного обеспечения. Также в некоторых блоках прописывается VIN автомобиля.

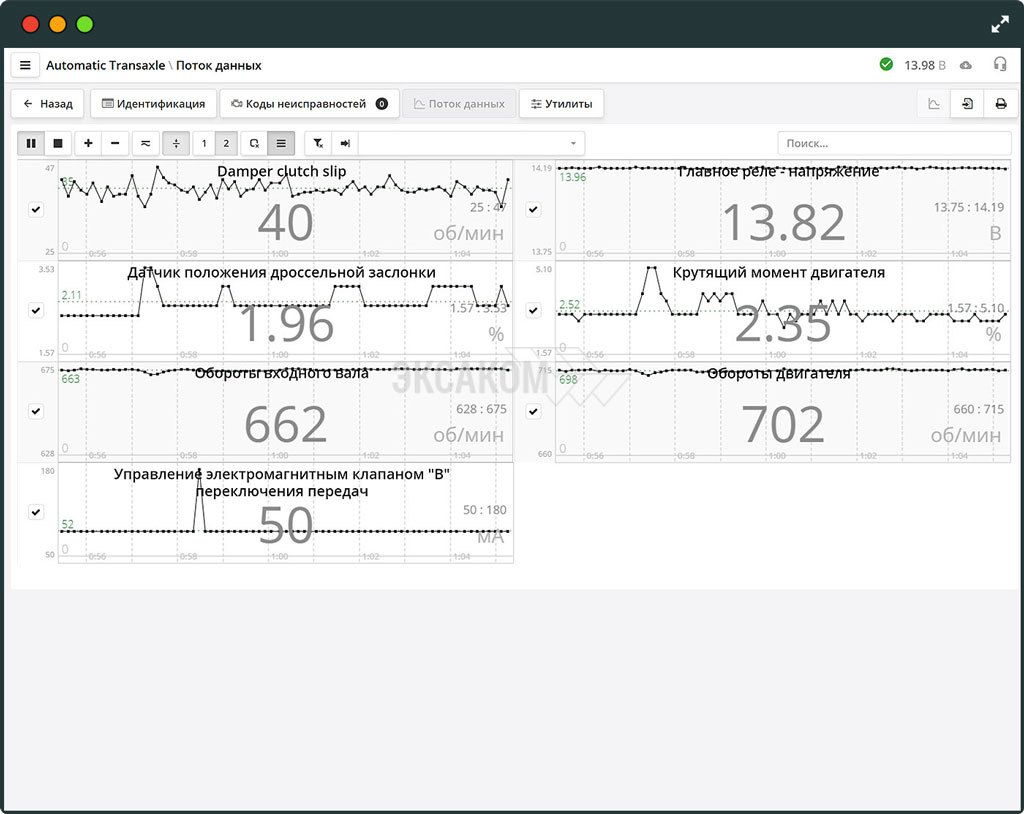

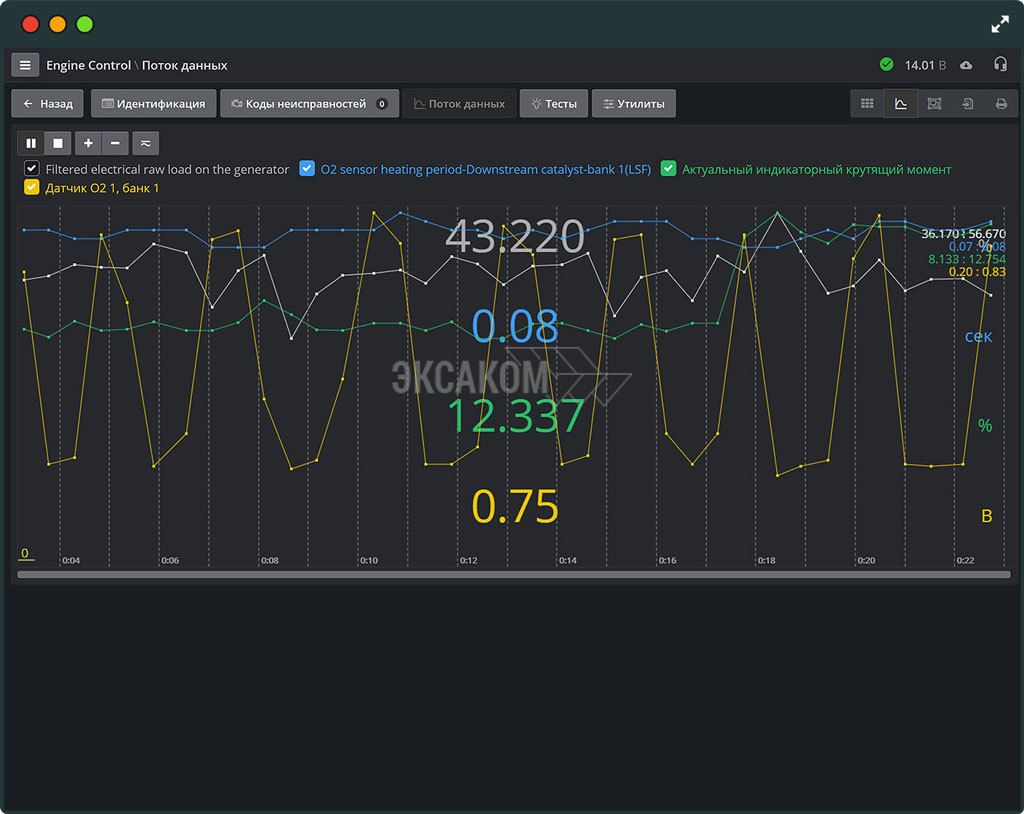

Гибкие настройки режима потока данных
Основной рабочий режим диагноста – режим отображения текущих параметров.
Ключевые параметры выводятся в главную инструментальную панель программы, а все остальные могут быть отображены в удобном для диагноста виде:
- Возможность как графического, так и цифрового (табличного) отображения данных;
- Одновременное отображения любого числа параметров;
- Составление неограниченного количества «своих» наборов параметров и возможность выбора удобного в данный момент набора данных;
Удобный режим управления исполнительными механизмами
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/3237/1/scandoc_cf82-9b.jpg)
Доступ к исполнительным механизмам реализован через подменю программы.
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/3238/1/scandoc_cf82-10b.jpg)
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/3239/1/scandoc_cf82-11b.jpg)
Уникальный комплексный режим «Схема»
Революционная идея в отображении данных — схема, на которой изображена диагностируемая система, — на ней расположены датчики с текущими параметрами. Неисправный датчик (датчик, по которому зафиксирована ошибка) окрашивается в красный цвет. Щелкнув по выбранному параметру можно открыть его показания в графическом виде для более удобного просмотра.
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/3240/1/scandoc_cf82-12b.jpg)
Главное удобство этого режима – в том, что все параметры, относящиеся к отдельным системам, сгруппированы по разделам. Диагност сможет быстро установить причину неисправности, не тратя время на поиск данных в общем длинном списке параметров
Вид изображенного на схеме узла меняется в зависимости от реальной конструкции и типа системы, установленной на автомобиле.
Графическое отображение компонентов системы ABS
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/3241/1/scandoc_cf82-13b.jpg)
Графическое отображение компонентов системы A/C
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/3242/1/scandoc_cf82-14b.jpg)
Графическое отображение компонентов системы Parktronic
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/3243/1/scandoc_cf82-15b.jpg)
Графическое отображение компонентов системы SRS Airbag
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/3244/1/scandoc_cf82-16b.jpg)
Быстрый доступ к дополнительной информации (состояние масла, тесты мониторов и т. д.)
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/3245/1/scandoc_cf82-17b.jpg)
Сервисные функции
Скандок позволяет не только осуществлять диагностику и тестирование систем автомобиля, но и производить сервисные операции (адаптации, кодирования) — адаптацию дросселя, кодирование форсунок, адаптацию роботизированной КПП, привязку топливного насоса, ввод показаний одометра при замене панели приборов, установку УОЗ, подстройку холостого хода, прописывание ключей, сброс адаптаций и прочее. При этом программа дает полное описание процедуры и руководит действиями диагноста по ходу её проведения.
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/3246/1/scandoc_cf82-18b.jpg)
Удобство режима конфигурации автомобиля
Конфигурирование блоков и изменение комплектации автомобиля производится в удобном и понятном виде:
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/3247/1/scandoc_cf82-19b.jpg)
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/3248/1/scandoc_cf82-20b.jpg)
Русификация
Скандок русифицирован более чем на 80%, что является одним из самых высоких показателей среди мультимарочных сканеров. Перевод осуществляют профессионалы с использованием дилерской документации, поэтому пользователь может быть уверен в корректности и точности перевода. Все разработчики диагностических модулей – русскоговорящие, поэтому в переводе учтены все особенности локализации, а любой неясный момент с трактовкой перевода может быть уточнён в автоматизированной программе технической поддержки.
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/3249/1/scandoc_cf82-21b.jpg)
Помимо русского система переведена на английский, немецкий, датский и греческий языки.

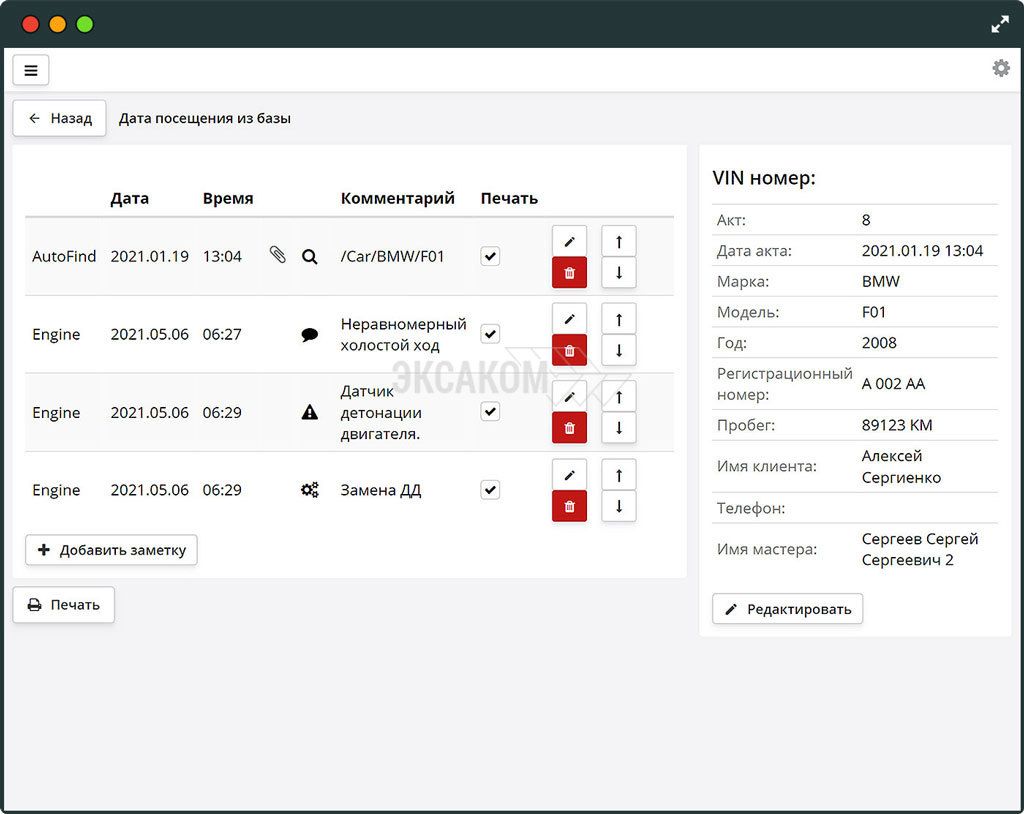

База данных Clients
Как известно, большая часть клиентов, довольных обслуживанием сервиса, не меняет место ремонта. И при возникновении новых неисправностей поедет на тот же пост диагностики.
В программном обеспечении ScanDoc реализована возможность хранить и просматривать все проведенные сессии диагностики – с сохранением информации о клиенте, выявленных ошибках, текущих значениях и проведенных операциях. Диагност может оперативно просмотреть всю «историю болезни» обслуживаемого автомобиля.

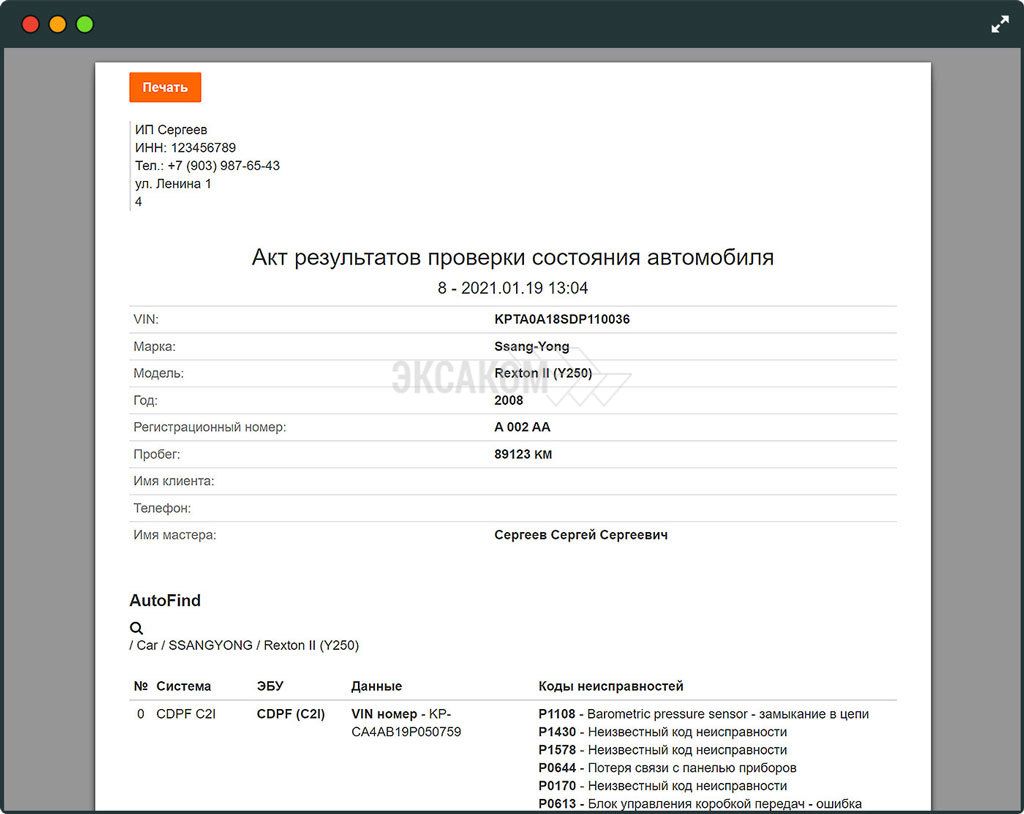

Печать отчетов
Программа может не только хранить отчеты о проведенных сеансах диагностики, но и выводить на печать всю снятую с автомобиля информацию в удобном виде, - предлагая полный отчет о произведенных работах и о текущем состоянии системы. В отчет могут быть включены ошибки, текущие значения, любые форматы дополнительных файлов (фото-, видео-), файлы данных мотортестера Мотодок , любые дополнительные комментарии диагноста или владельца а/м.
Техническая поддержка
Каждое обновление производится с учетом конкретных проблем диагностики, с которыми могли столкнуться пользователи старых версий программы. Интерфейс оснащен автоматизированной системой обратной связи с технической поддержкой, что дает возможность сообщить разработчикам о проблемах с диагностикой какой-либо системы сразу после её появления. При этом система передает разработчику данные реальной ошибки с точной идентификацией автомобиля, что дает возможность безошибочно устранить обнаруженную ошибку или добавить новую необходимую функциональность.

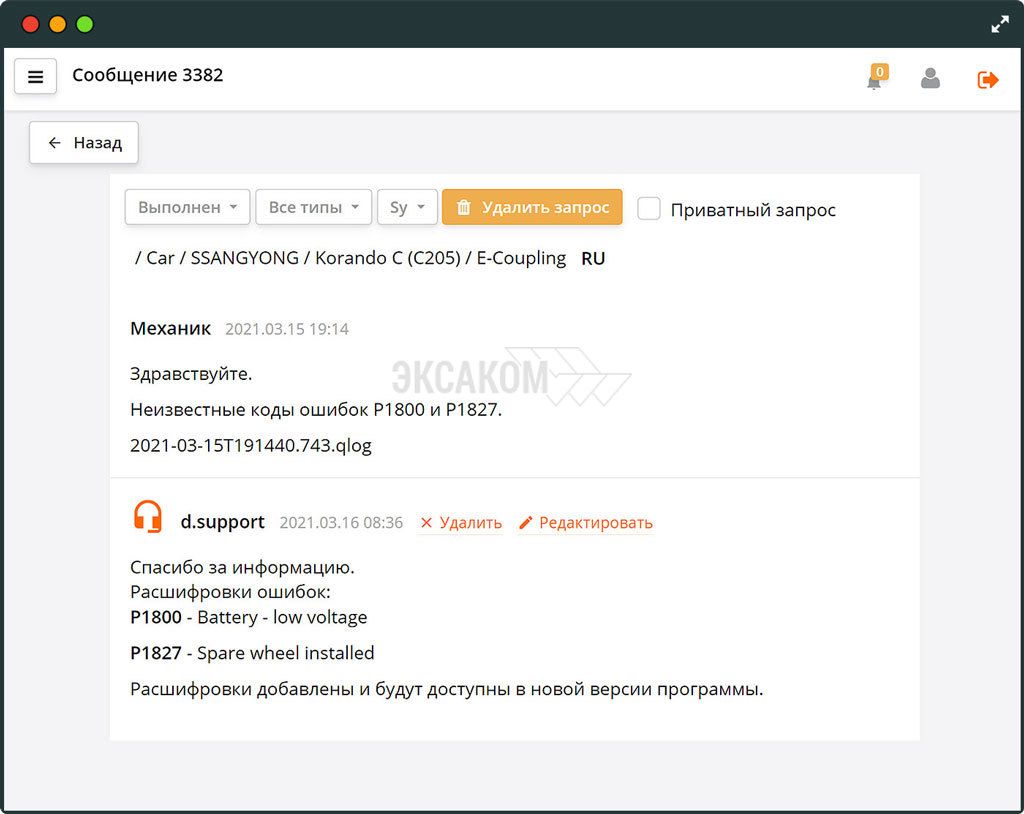

Обратная связь
Сканер Скандок – изначально российская разработка (команда разработчиков переехала в Германию в 2013 году). Поэтому со всем штатом разработчиков поддерживается прямая связь на русском языке. Представители производителя регулярно отвечают на любые вопросы на всех тематических интернет-форумах, участвуют в семинарах, конференциях и обучениях.
Система разработки и тестирования
Приборы Скандок разрабатываются и производятся в Германии. Каждый прибор и все комплектующие проходят полное тестирование работы всех линий диагностики и модулей обработки и передачи данных
