Мотор-тестер DIAMAG 2 (полный комплект с ДД на 7 бар)

  • Описание
  • Комплектация
  • Сопутствующие
  • Документация, ПО
  • Скриншоты

Профессиональный мотортестер DIAMAG 2

Характеристики мотортестера:

  • Количество каналов 6
    Все шесть каналов абсолютно одинаковые, но 4,5,6 каналы имеют дополнительные функции:
    На 4м канале - пиковый детектор, а 5 и 6 каналы могут работать в режиме дифференциального входа (аппаратно).
    Таким образом 4,5,6 каналы используются как адаптер зажигания при диагностике системы зажигания.
  • Диапазон измерений ±-0.1...±500 Вольт разбит на 12 поддиапазонов, это вместе с 12 битным разрешением,
    позволяет производить плавную регулировку усиления входного сигнала.
    Благодаря этому полностью отпадает необходимость в дополнительных усилителях/адаптерах.
  • Максимальная частота дискретизации:
       в режиме самописца 1 мГц во всех режимах - её также можно плавно регулировать.
       в режиме осциллографа 1 мГц
  • Интерфейс HiSpeed USB 2.0
  • Мотортестер работает как с 32/64 битными операционными системами Windows XP, VISTA, 7 и т.д.
  • Мотортестер обладает очень низким уровнем собственных шумов.
  • Для защиты входов прибора стоят защитные диоды.
  • Осциллографы собираются на автоматической линии монтажа. Все комплектующие импортные.
  • Мотортестер имеет очень прочный корпус из алюминия. Который защищает его от механических повреждений, а так же является экраном от помех.

в  ПО реализованы все функции которые должны быть в современном мотортестере:

  • Анализ эффективности работы цилиндров по сигналу с ДПКВ  (скрипт Шульгина)
  • Полностью автоматический анализ системы зажигания. (Не надо делать никаких настроек уровней синхронизации и т. д.)
  • Экспресс диагностика (автоматическая настройка диапазонов, инверсии и т. д.)
  • Сравнение работы цилиндров по сигналам с различных датчиков, в том числе: с датчика разряжения во впускном коллекторе, с датчика разряжения в выхлопной трубе, с датчика разряжения в топливной рампе, форсунок, первичного и вторичного зажигания и т. д.
  • Анализ компрессии по падению напряжения АКП.
  • Анализ давления в цилиндре (скрипт PX): расчет степени сжатия, определения наличия нагара в цилиндре, проверка правильности установки фаз (ремня) ГРМ, контроль работы клапанов, оценка утечек рабочей смеси в цилиндре, проверка забитости катализатора и т. д.
  • Оценка относительной компрессии в динамике.
  • Проверка производительности форсунок.
  • Проверка работы генератора и системы зарядки аккумулятора (вых. напряжение и ток генератора, определение неисправностей выпрямительных диодов, зависания щеток и т.д.).
  • Многофункциональная линейка для измерения фаз ГРМ.
  • Можно также создавать свои настройки каналов, под любые датчики и т. д. Все готовые настройки активируются одним кликом мыши.
  • Практически для всех имеющихся в современных двигателях датчиков заведены готовые настройки. Вам только нужно выбрать нужный из списка. Так же в ПО заведены настройки для всех имеющихся тестов: для анализа классической и распределенной системы зажигания, анализа эффективности (скрипт Шульгина), работы с датчиком разряжения и давления и т. д. (Это сбережёт  ваше время, а также  будет очень полезно начинающим пользователям).

Комплектация Мотор-тестер DIAMAG 2 Полный комплект:

  • мотортестер DIAMAG2
  • USB кабель;
  • ПО (скачивается с сайта);
  • датчик первого цилиндра (синие метки);
  • щуп игла;
  • датчик давления в цилиндре с кабелем;
  • датчик "Классика";
  • датчик разряжения;
  • датчики ДИС6;
  • датчик ёмкостная пластина;
  • индуктивный экспресс датчик




Hantek CC-650 BNC Токовые клещи до 650А
для диагностики аккумуляторной батареи, стартера, генератора и других мощных электрических потребителей тока автомобиля. Позволяют бесконтактно проводить измерения постоянного и переменного тока. Подключаться непосредственно к одному из аналоговых каналов посредством BNC разъ
CC-650
10 355
Видеокурс - DiaMag помощник диагноста
Изучаем бюджетный мотортестер с огромными возможностями
00000006500
3 990
Датчик давления в цилиндре Px20 атм с кабелем для DIAMAG 2
Датчик для проверки компрессии, давления масла и топлива, диаметр 19мм
00000007150
10 850
Жесткий удлинитель AD-M14-rigid для датчика давления (2 штуки)
Используется в случаях, когда датчик давления невозможно непосредственно вкрутить в свечное отверстие
00000005765
2 400
Стальной переходник для резьбы М12 38x17 мм
на автомобилях с М12 с шагом резьбы 1.25
MM-003070
1 000
Щуп сумматор 4 иглы для DIAMAG 2
Сумматор позволяющий записывать сигнал с 4-х форсунок одновременно, а так же используется для подключения к первичной цепи индивидуальных катушек зажигания
00000002722
1 770
Щуп сумматор 6 игл для DIAMAG 2
Добавляется возможность тестировать до 6-ти форсунок/катушек зажигания одновременно
00000006852
2 170
Ящик пластмассовый 30 х 13 х 10, Мотор-Мастер
Используется для укомплектации спецпредложений.
MM-002354
440

Как скачать ПО для DIAMAG2

  • Демо версия  DIAMAG 2
    diamag2_setup.exe (12 Мб) - в архиве исполняемый файл и файлы настроек (конфигурации) версия ПО 1.9
  • Драйвера
    driver.zip (167 кБ) - в архиве дравйвера для Win XP, 7,8,10 32 и 64 бит
    На все 32 бит системы - ставим драйвера от Win XP
  • Видеоролик о работе с мотортестером
    diamag2.mp4 (43 Мб)
  • Файлы с примерами работы DIAMAG
  • Анализ зажигания
    - hanter_ign.dm2 (15 мб)
    - niva164_ign.dm2 (15 мб)

    Анализ эффективности работы цилиндров по сигналу css
    - lanos 4 inj off.dm2 (15 мб) - css и датчик первого цилидра. (отключена 4я форсунка )

    Анализ эффективности работы цилиндров и фазы
    - css_phaze.dm2 (40 мб)

    Анализ разряжения во впускном коллекторе
    - tigo_vpusk.dm2 (3 мб)

    Как установить ПО (программное обеспечение) для Вашего DIAMAG2

    1. Регистрируемся на форуме http://www.diamag-osc.com/forum/ucp.php?mode=register

    Важно - Серийный номер вашего прибора 2.01.хххх пишем с точками как написан.
    например 2.01.1234 - верно, 2011234 - не верно
    2. Ждем активации учетной записи (так как разница во времени 8 часов с Москвой, сервер работает только в рабочее время)
    3. Заходим на форум - личный кабинет - профиль - обновление ПО и делаем запрос ПО для вашего прибора.
    ПО придет либо в течении 15-20 мин либо до суток
    (так как разница во времени 8 часов с Москвой, сервер работает только в рабочее время)

    4. После того, как скачали демоверсию ПО, с нашего сайта - распаковываем её себе на диск.

    5. Получили папку DIAMAG2
    6. Меняем в этой папке diamag2.exe на diamag2.exe - полученный по запросу с форума
    7. Создаем ярлык на diamag2.exe в ней на рабочем столе.
    8. Если 64 бит операционка - то в свойствах ярлыка ставим запуск от имени администратора.

    Примеры работы DIAMAG 2

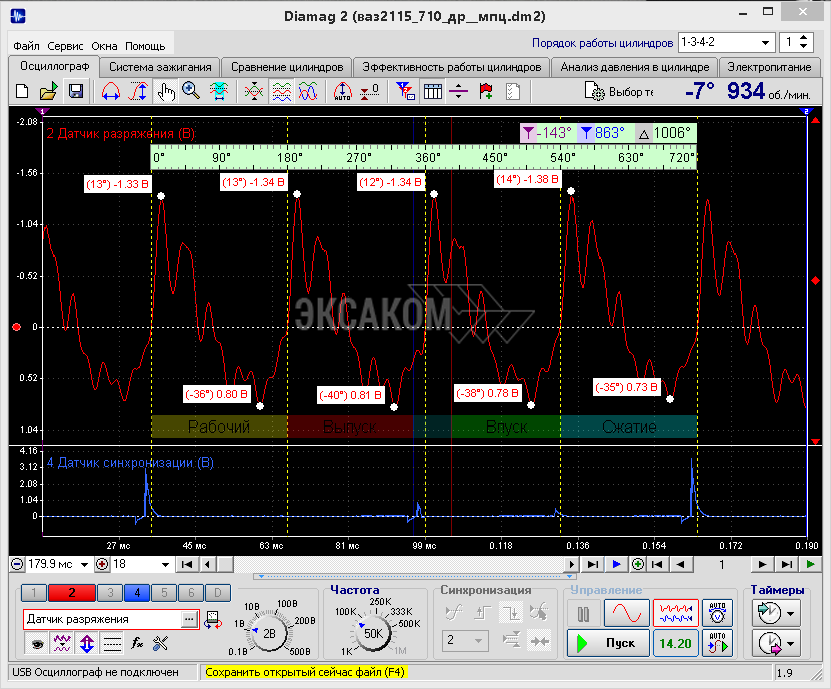

    Рамка для работы с датчиком разряжения, автоматически показывается УОЗ и прочее, возможна работа в реальном времени)



    Вычисление относительной компрессии по сигналу датчика разряжения

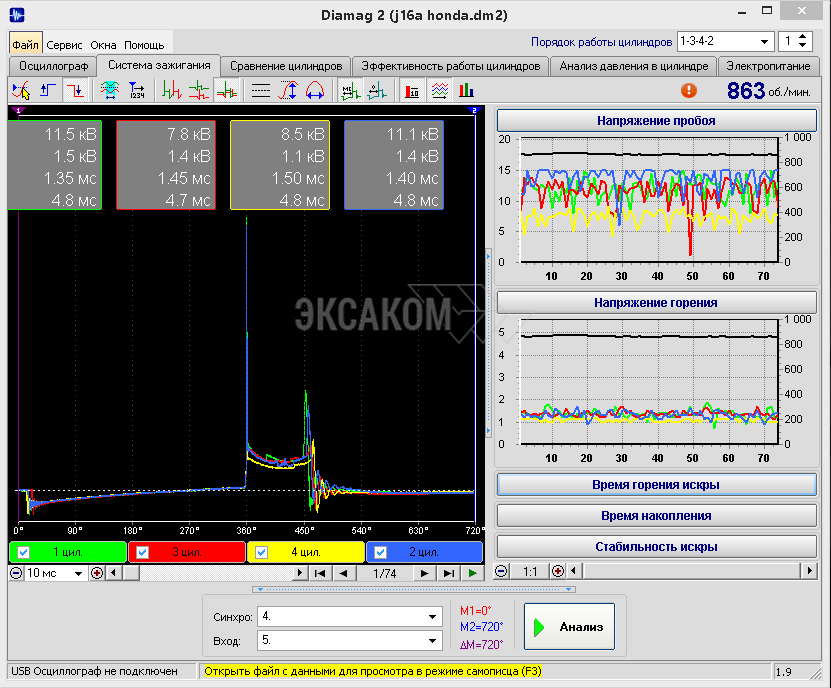

    Анализ работы системы зажигания


    Мотортестер (режим «Классика», наложение)

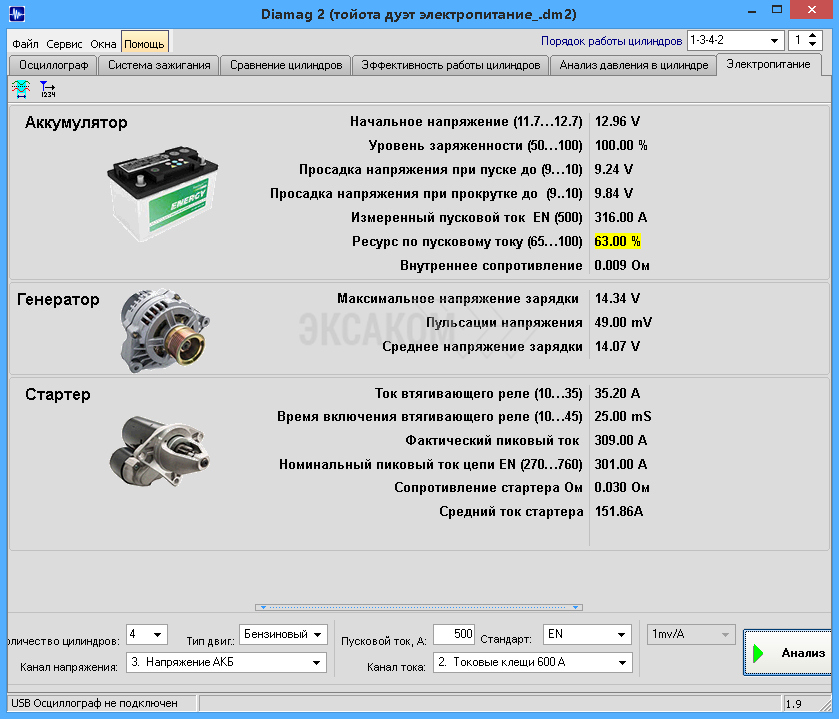

    Анализ электропитания автомобиля

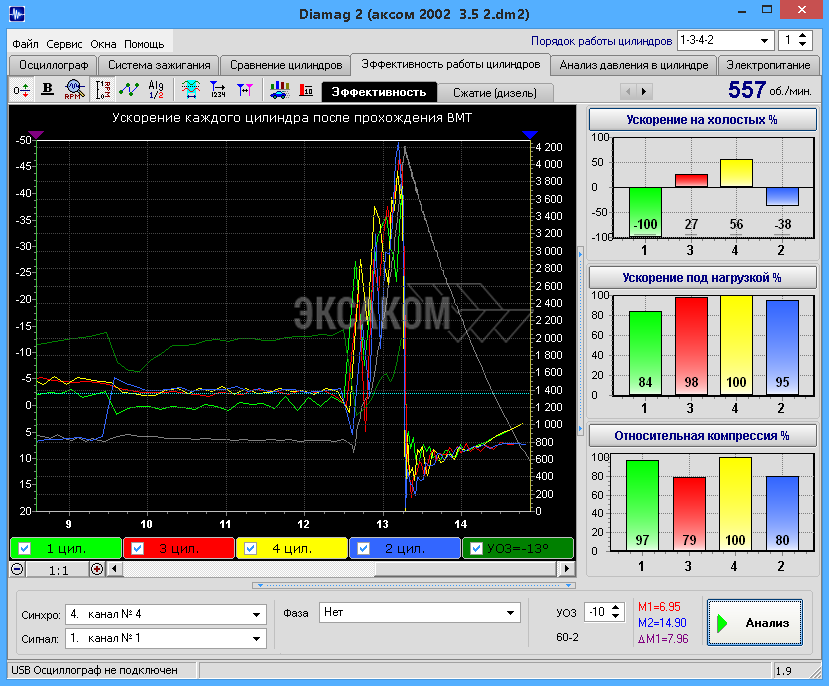

    Пример анализа эффективности работы цилиндров мотор тестером Диамаг 2




    Анализ давления в цилиндре линейкой

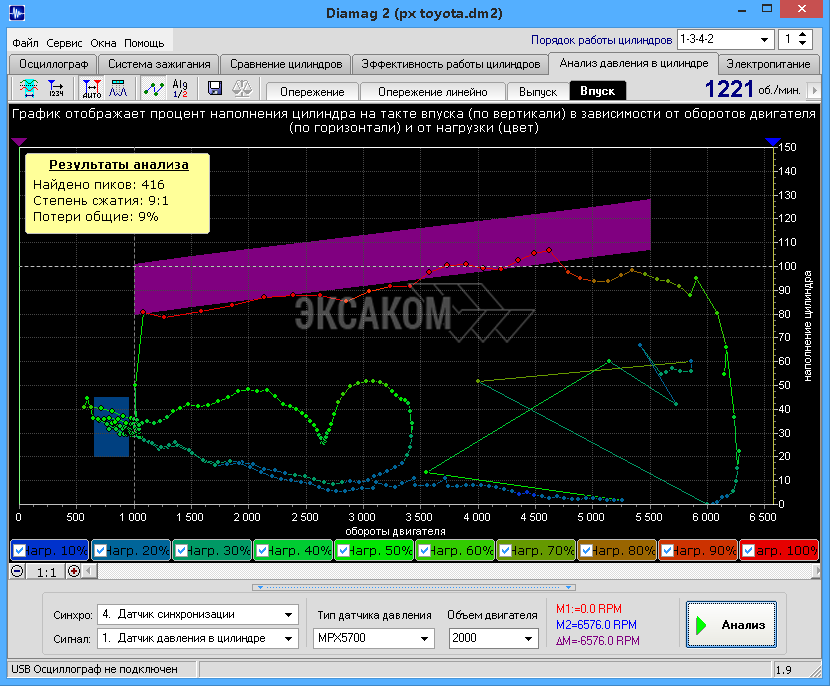

    Автоматический анализ давления в цилиндре - отчет


    Фазы газораспределения


    Анализ работы выпускного тракта
