MT Pro 4.1 (Измерительный блок), сетевой кабель и питания, крючек

  • Описание
  • Адаптеры, кабеля
  • Видео
  • Документация, ПО
  • Скриншоты

c 8-ми канальным осциллографом позволяет эффективно выявлять неисправность в следующих системах: система зажигания, система подачи топлива, система газораспределения, система питания и зарядки.

Возможности:

Диагностический комплекс MT Pro позволяет эффективно выявлять неисправность в следующих системах:

Система зажигания:

  • Определение состояния свечей и свечных проводов (нагары, обрывы, пробои)
  • Определение режимов работы и неисправностей катушки зажигания (межвитковые замыкания, контроль правильности подключения, пробои)
  • Диагностика датчиков системы зажигания (индуктивный, холла)
  • Определение углов опережения зажигания (без стробоскопа)

Система топливоподачи:

  • Электрическая проверка топливных форсунок (межвитковые замыкания обмоток форсунок, длительность фазы впрыска и т.д.)
  • Проверка работы датчиков температуры, положения дроссельной заслонки, датчика кислорода, датчика массового расхода воздуха и т. д.
  • Проверка работы исполнительных механизмов (регулятора холостого хода и т.д.)

Система газораспределения:

  • Оценка относительной компрессии по цилиндрам в режиме стартерной прокрутки
  • Измерение компрессии в динамике (на работающем двигателе) и в режиме прокрутки
  • Определение правильности установки ремня ГРМ
  • Контроль работы клапанов

Система питания и зарядки:

  • Проверка работы генератора и системы зарядки аккумулятора

Функциональные возможности:

  • Одновременное отображение на экране данных с 1,2, 3 …7, 8 аналоговых каналов и 1 логического канала
  • Возможность синхронизации от сигналов практически всех электрических цепей автомобиля
  • Продолжительное время регистрации сигнала (ограниченно доступным дисковым пространством)
  • Возможность сохранения данных о полученных сигналах и поддержка отчетов

Технические характеристики:

Количество аналоговых каналов: 4 + 4 + 1
- 4 общего назначения полоса 250 КГц
- 4 общего назначения полоса 1 МГц, соседние пары каналов могут работать в дифф. режиме (адаптер зажигания)
- 1 синхронизации со встроенным детектором импульсов
Количество одновременно включенных каналов: 1…9
Входное активное сопротивление канала: не менее 1 МОм
Количество поддипазонов у каждого аналогового канала: 12 (+/-0.1 - +/-500 В)
Дополнительные усилители в каналах 6 и 8 (x1, x2, x5, x10) для усиления как разности так одного канала
Разрядность АЦП: 12 бит
Максимальная частота дискретизации в режиме осциллографа / самописца: 6 МГц
Интерфейс подключение к ПК: Ethernet 100M (длина кабеля 10-20 м)
Гальваническая развязка: да
Напряжение питания: 5-25 Вольт / 350 мА

Примечания:
1) Логический канал функционально подобен аналоговому каналу, за исключением того, что входной сигнал поступает не на АЦП, а на компаратор с настраиваемым из оболочки порогом сравнения. Выход логического канала будет соответствовать “1” если значение входного напряжения превышает заданное значение порога сравнения, и “0” если не превышает. Что позволяет использовать логический канал (без уменьшения частоты дискретизации) в целях синхронизации и разметки, тем самым “экономя” аналоговый канал, используемый для подобных целей.
2) Максимальная частота дискретизации пропорционально зависит только от количества включенных аналоговых каналов, количество включенных логических каналов не влияет на максимальную частоту дискретизации.
3) За счет использования 8-ми поддиапазонов общая точность измерения возрастает в 8 раз.
4) Глубина памяти уменьшается пропорционально количеству включенных аналоговых каналов.
5) Глубина памяти в режиме самописца ограниченна доступным дисковым пространством и максимальным размером файла 4 ГБайта
6) При условии доступного дискового пространства.

Основные отличия MT Pro 4.1 от MT Pro 4

Полностью переработан узел питания.

  1. Напряжение питания: +5±0.5 Вольт / 350 мА.
  2. Добавлены защиты от: переплюсовки, перенапряжения, пульсаций питающего напряжения, при длительном превышении допустимого значения напряжения питания - сгорит защитный резистор-предохранитель, при кратковременном скачке питающего напряжения - ни чего не будет.
  3. Реализована гальваническая развязка по питанию, т.е. источник питания, например USB порт ПК, будет гальванически развязан от измерительных цепей прибора.
  4. В поставляемом в комплекте патч-корде встроена линия питания прибора от USB порта ПК, т.е. обмен данных (высокая помехоустойчивость Ethernet) и питание (гальваническая развязка) идут по одному кабелю.

Переработан LAN порт прибора для нормальной работы со старыми ПК через Straight-through (прямо проходящий) патч-корд. Сетевые карты, например на чипсете Realtek RTL8139, не поддерживает Auto-MDI/MDI-X (автоматический выбор режима работы по прямой либо перекрестной обжимке витой пары) из-за чего приходилось искать Cross-over (нуль хабный) патч-корд, который не очень часто можно встретить в продаже.

Комплектация:

MT Pro 4.1 (Измерительный блок), сетевой кабель и питания, крючек

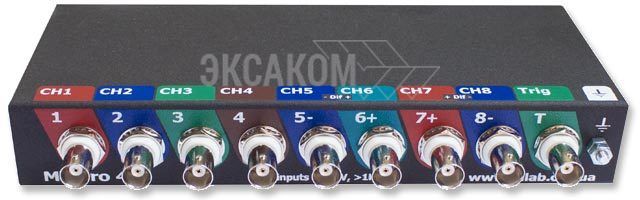

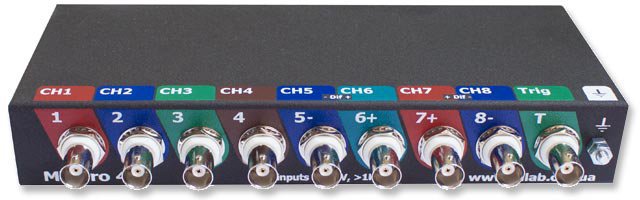

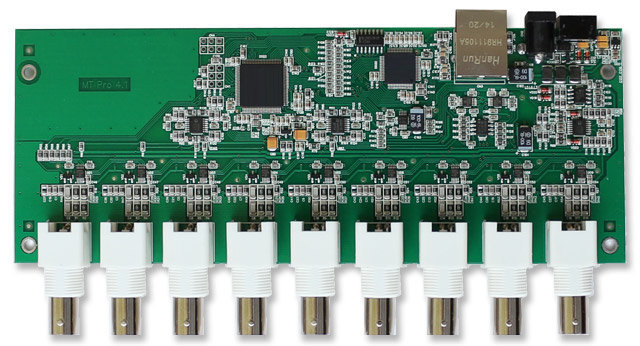

Измерительный блок MT Pro 4.1

Диагностика электронных и электрических систем автомобиля,
считывание информации из ЭБУ автомобиля,
CD с ПО MT Pro (по запросу)

Сетевой кабель Патч-корд (FTP 5м)

со встроенной линией питания прибора от USB порта ПК

Крючок с регулировочной гайкой

MT Pro 4.1 (Базовый комплект) + Lx1, Lx4 Профессиональный Мотор-тестер:

- MT Pro 4.1, Cx, DIS-4, Cx1, ДР, Щуп игла + Lx1, Lx4

MT Pro 4.1 (Полный комплект) Профессиональный Мотор-тестер:

- MT Pro 4.1, Cx, DIS-6, Cx1, ДР, ДД + удл, 2x Щуп игла

MT Pro 4.1 (Максимальный комплект) Профессиональный Мотор-тестер

- MT Pro 4.1, Cx, DIS-6, Cx1, 2x ДР, ДД+удл, 3x Щуп игла, Щуп игла-игла, Щуп крокодил-крокодил




APPA-32 Токовые клещи
служат для измерения больших токов (до 600 А). Также необходимы при проведении теста "Относительная компрессия"
4 770
MT Pro ВВ емкостной датчик (Cx)
Для диагностики классических систем зажигания с механическим распределителем или общим центральным ВВ проводом
1 349
MT Pro Датчик вибрации (ДВ)
Для контроля состояние форсунок в бензиновых и дизельных двигателях, топливной аппаратуры высокого давления, определения момента и длительность впрыска, а так же может использоваться в качестве датчика для стробоскопа дизельного двигателя
2 961
MT Pro Датчик давления 100 бар (ДДД) PS100 и 4 переходника
для измерения давления в цилиндре в процессе работы дизельного двигателя (с воспламенением в данном цилиндре), а так же измерения компрессии.
9 352
MT Pro Датчик давления 16 бар (ДД) PS162 и шнур для подключения
Для измерения компрессии в цилиндрах, угла опережения зажигания, контроля фаз ГРМ
7 121
MT Pro Датчик первого цилиндра (Cx1)
Для синхронизации по первому цилиндру и разметки парада цилиндров
1 310
MT Pro Датчик разряжения (ДР)
Для контроля фаз ГРМ, диагностики поршневой группы, проверки равномерность работы цилиндров, поиска пропусков
1 471
MT Pro Индуктивный датчик Lx1
Для синхронизации по первому цилиндру в индивидуальных системах зажигания
1 179
MT Pro Индуктивный датчик Lx4
Для диагностики индивидуальной системы зажигания 4-х цилиндровых двигателей
2 650
MT Pro Индуктивный датчик Lx6
Для диагностики индивидуальной системы зажигания 6-ти цилиндровых двигателей
3 246
MT Pro Комплект ВВ емкостных датчиков DIS-4
Для диагностики двухполярных систем зажигания (DIS) 2-х и 4-х цилиндровых двигателей
4 020
MT Pro Комплект ВВ емкостных датчиков DIS-6
Для диагностики двухполярных систем зажигания (DIS) 2-х, 4-х и 6-ти цилиндровых двигателей
6 373
MT Pro Фотодатчик (ФД)
Для проведения теста эффективность работы цилиндров в случаях, когда на двигателе отсутствует штатный датчик положения коленвала либо доступ к нему сильно затруднен
2 993
MT Pro Щуп измерительный оканчивающийся гибкой иглой (Щуп игла)
Универсальный измерительный щуп оканчивающийся гибкой иглой
919
MT Pro Щуп измерительный оканчивающийся двумя зажимами типа крокодил (Щуп к-к)
Универсальный измерительный щуп оканчивающийся двумя зажимами типа “крокодил” (синий)
941
MT Pro Щуп измерительный оканчивающийся двумя иглами (Щуп и-и)
Универсальный измерительный щуп оканчивающийся двумя иглами (красный)
931
MT Pro Щуп измерительный оканчивающийся четырьмя иглами (Щуп х4)
2 037
MT Pro Щуп измерительный оканчивающийся шестью иглами (Щуп х6)
2 630
Детектор полярности искры (ДП)
Для быстрого определения полярности искры двухполярных систем зажигания (DIS) и проверки правильности подключения катушек в трамблерных системах
1 414
Комплект металлических удлинителей для датчика давления (2 штуки)
Используется в случаях, когда датчик давления невозможно непосредственно вкрутить в свечное отверстие
1 368
Переходник для резьбы М12 для датчика давления
Используется в случаях, когда на двигателе установлены свечи с резьбой М12
521
Удлинитель датчика давления гибкий 300 мм
При невозможности непосредственно вкрутить датчик давления в свечное отверстие, рекомендуется использовать специальный гибкий переходник
928

Обзор осциллографа мотор-тестера MT Pro 4.

Назначение осциллографа мотор-тестера.

Основы работы с программным обеспечением MT Pro

Урок №1. Установка и обновление программы, настройка интерфейса.

Установка программного обеспечения (0:20).
Обновление программы (3:38).
Первый запуск программы (2:39).
Основные элементы интерфейса (4:42).
Настройка отображения окон (6:13).

Урок №2. Интерфейс. Управление графиками.

Основные элементы управления интерфейсом (0:20).
Основные элементы управления графиками (1:54).
Управление графиками при помощи клавиатуры (6:48).
Дополнительные элементы управления графиками (7:48).
Групповые настройки (11:17).

Урок №3. Горизонтальная ось. Масштабирование, навигация.

Функции горизонтальной оси:
Изменение масштаба (0:20).
Навигация (1:12).
навигация в покадровом режиме (4:33).

Урок №4. Блоки параметров. Вертикальные маркеры.

Блок названия оси и графика (00:15)
Настройка отображения блока (00:50)
Привязка блока (02:27)
Приклеивание блока (03:25)
Блок параметров сигнала (4:01)
Блок параметров маркеров (05:21)
Панель положения маркеров (06:15)
Измерение скорости вращения с помощью маркеров (07:25)

Урок №5. Сохранение и экспорт файлов данных.Комментарии.

Поддерживаемые форматы файлов (00:42)
Сохранение в файл данных (00:57)
Быстрое сохранение (01:12)
Сохранение выделенного участка сигнала (01:34)
Список последних файлов (01:46)
Автоматическое сохранение (02:06)
Выделение участка сигнала (02:45)
Сохранение в виде растрового рисунка формата PNG (04:15)
Сохранение в виде растрового рисунка формата BMP (05:23)
Сохранение в виде векторного рисунка формата EMF (06:01)
Пример создания эталона осциллограммы в программе Adobe Illustrator (06:19)
Сохранение в виде текстового файла формата TXT (09:58)
Сохранение в виде звукового файла (10:20)
Сохранение в виде массива чисел для дальнейшего анализа в программе MATLAB (11:45)
Сохранение в виде таблицы в файл формата MS Excel (13:06)
Добавление комментариев (14:06)
Границы выделенного участка (16:50)
Сохранение снимка активного окна (17:04)
Контекстное меню рабочего экрана (17:35)

Урок №6. Настройка частоты дискретизации и входного диапазона.

Основные понятия о развертке сигнала (00:42)
Определение понятия длительность выборки (03:00)
Изменение длины выборки (03:15)
Изменение частоты дискретизации (03:26)
Искажение сигнала из-за низкой частоты дискретизации (4:44)
Сравнение осциллограмм, снятых при разной частоте дискретизации (08:40)
Принцип выбора частоты дискретизации (09:38)
Настройка входного диапазона (12:00)
Шум квантования (12:20)
Пример зашумленности сигнала при неправильно выбранном диапазоне (14:10)
Ограничение сигнала по амплитуде (15:00)
Сигналы с изменяемой частотой и амплитудой (16:12)
Запись осциллограммы датчика положения коленвала (16:25)

Урок №7. Синхронизация в осциллографе.

Принцип отображения сигнала в цифровых осциллографах (00:15)
Эффект бегущего сигнала (01:34)
Синхронизация развертки с исследуемым сигналом (01:49)
Настройка синхронизации в окне программы MT Pro (03:22)
Уровень синхронизации (04:45)
Фронт импульса синхронизации (05:34)
Длительность пре-триггера (06:21)
Обновление экрана при синхронизации (07:38)

Урок №8. Режимы регистрации мотор-тестера.

Панель управления режимами регистрации (00:18)
Принцип работы в режиме осциллографа (00:33)
Принцип работы в покадровом режиме (01:10)
Принцип работы в режиме самописца (01:23)
Демонстрация режима осциллографа (02:00)
Демонстрация покадрового режима (02:54)
Демонстрация режима самописца (04:02)
Автоматический запуск регистрации сигнала (05:45)

Урок №9. Настройки аналоговых каналов мотор-тестера.

Панель управления каналами (00:26)
Инверсия сигнала (01:52)
Режим дифференциального усилителя (02:30)
Дополнительный аппаратный усилитель сигнала (02:50)
Выбор сконфигурированной настройки (03:56)
Окно редактирования настроек (05:43)
Пример создания настройки, тип преобразования: Ограничение (09:24)
Пример создания настройки, тип преобразования: Линейное (13:13)
Файлы, в которых хранятся настройки: Sensors.sns, *.bak, *.def, *.cfg (19:43)
Импорт сторонних настроек (20:56)
Импорт настройки из чужой осциллограммы (23:53)
Экспорт настроек (24:36)
Восстановить настройки по умолчанию (25:48)

  • Программа MT Pro 4
    представляет собой стандартный исполняемый файл (MtPro.exe / MtPro4.exe) операционной системы MS Windows. Для обновления программы необходимо скачать архив, щелкнув правой кнопкой мыши по соответствующей ссылке и во всплывающем меню выбрать пункт «Сохранить объект как...», после чего в открывшемся окне «Сохранить как» выбрать папку, в которой находится текущая установленная версия программы, по умолчанию «Program Files \ MT Pro», и нажать на кнопку «Сохранить». Далее при необходимости завершить все исполняемые экземпляры программы и распаковать только что сохраненный архив в текущую папку, если используется WinRar то достаточно щелкнуть правой кнопкой мыши по файлу архива и во всплывающем меню выбрать пункт «Извлечь в текущую папку», тем самым заменив предыдущую версию программ
    Базовая версия программы (MT Pro 4)
  • Дистрибутив MT Pro 4
    представляет собой комплект исполняемых файлов, настроек, баз данных, библиотек и драйверов, необходимых для функционирования комплекса MT Pro. Для установки дистрибутива необходимо скачать архив, щелкнув правой кнопкой мыши по соответствующей ссылке и во всплывающем меню выбрать пункт «Сохранить объект как...», после чего в открывшемся окне «Сохранить как» перейти к папке «Program Files» и создать в ней папку «MT Pro», а затем нажать на кнопку «Сохранить». Далее распаковать только что сохраненный архив в текущую папку, если используется WinRar то достаточно щелкнуть правой кнопкой мыши по файлу архива и во всплывающем меню выбрать пункт «Извлечь в текущую папку». При необходимости для файла «MtPro.exe / MtPro4.exe» создать ярлык на рабочем столе, перетащив его на рабочий стол с помощью правой кнопки мыши, после чего во всплывающем меню выбрать пункт «Создать ярлыки».
    Базовая версия дистрибутива (MT Pro 4)
  • Руководство по эксплуатации MT Pro 4
    предназначено для ознакомления с основными правилами эксплуатации диагностического комплекса MT Pro, а также программного обеспечением поставляемого в комплекте с оборудованием. Перед началом эксплуатации прибора необходимо внимательно ознакомиться с содержанием данного руководства.
    Последняя редакция руководства
  • Компания ХОТРИДЕР является официальным дилером продукции компании MLab (MT PRO)

Ввод в эксплуатацию MT Pro 4

1. Скачайте дистрибутив (ссылка выше):

2. Распакуйте его, например, в папку [Program Files/MT Pro4] (можно в любую, на любом локальном диске).

3.1. Если используете штатный кабель питания: подключите красный крокодил на АКБ+, черный крокодил на АКБ-.
3.2. Если используете свой блок питания: перед его использованием обязательно проверте его (см. Меры предосторожности / Внешний блок питания).

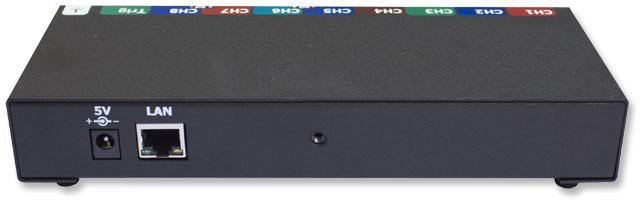

4. Подайте питание на прибор, соблюдая правильную полярность. В приборе встроена функция самодиагностики при подаче питания, если самодиагностика выполнена успешно - на 0,2 сек включаться оба светодиода на разъеме LAN. Если светодиоды не включились, или не выключились по прошествию 0,2 сек после подачи питания, например все время горит желтый светодиод - прибор не исправен, немедленно отключите питание.

5. Подключите прибор к ПК с помощью патч-корда. Через 0,2 - 1 сек должен включится зеленный светодиод информирующий об установке связи между прибором и ПК. Желтый светодиод моргает во время обмена данными между прибором и ПК. Если зеленный светодиод не включился, то скорее всего сетевая карты ПК не поддерживает функцию Auto-MDI/MDI-X и не может определить тип патч-корда (см. Настройка сети / Не горит зеленый светодиод).

6. Запустите программу (файл MtPro4.exe). Если после запуска программы появится сообщение: Не удалось выполнить инициализацию устройства… (см. Настройка сети / Нет инициализации).

Настройка сети

1. Общие сведения
1.1.В приборе по умолчанию не прописан какой либо IP адрес, прибор получает IP адрес автоматически в пределах локальной сети от ПК на котором запущена программа.
1.2.Узнать IP и MAC адрес прибора можно в окне Справка / О программе (прибор должен быть подключен к ПК). 1.3.Прибор работает как полноценное сетевое устройство, т.е. его можно подключить к роутеру и управлять с любого ПК в пределах локальной сети, можно управлять и ПК подключен к роутеру через WiFi, но при этом значительно уменьшится максимальная частота дискретизации.
1.4. Первая запущенная программа в локальной сети, блокирует доступ к прибору следующих запущенных экземпляров программы.

2. Не горит зеленый светодиод
В комплекте с прибором идет прямо проходящий патч-корд (Straight-through) как наиболее распространенный, который можно купить оптом. Некоторые сетевые карты, особенно старых ПК, например Realtek RTL8139810x, не поддерживаю функцию Auto-MDI/MDI-X (автоматический выбор режима работы по прямой либо перекрестной обжимке витой пары) или она работает не верно. Для работы прибора с такой сетевой картой, необходимо:
- либо прибрести нуль хабный патч-корд (Cross-over), рекомендуется FTP (экранированный) категории 5e
- либо купить 2 соответствующих разъема RJ45 и витую пару 5-10 см и обжать Cross-over переходник
- либо переобжать существующий патч-корд самостоятельно l

2.1. Горит желтый светодиод
Иногда сетевые карты ПК инициируют процедуру Auto-MDI/MDI-X до того как стабилизируется напряжение питания на входе прибора, например при использовании внешнего блока питания с медленно нарастающим выходным напряжением. По этому если после подачи питания при подключенном патч-корде загорается желтый светодиод, а зеленный светодиод моргает, необходимо: - отключить кабель питания и патч-корд от прибора, - подать питание на прибор, проверив что кратковременно мигнут оба светодиода, - и только после подачи питания подключить патч-корд.

3. Нет инициализации
3.1. Отключена локальная сеть
Прибор обменивается данными с ПК в локальной сети (LAN), по этому в настройках ОС необходимо включить Подключение по локальной сети. Например для Windows XP: Пуск / Настройка / Сетевые подключения / Щелчок правой кнопкой мыши по “Подключение по локальной сети” / Включить, для Windows 7: Панель управления / Центр управления сетями и общим доступом / Изменение параметров адаптера (слева) / Щелчок правой кнопкой мыши по “Подключение по локальной сети” / Включить.

3.2. Статический IP адрес
По умолчанию ОС Windows ожидает автоматическое выделение IP адреса от какого либо внешнего сервера. MT Pro 4 не выделяет IP адрес ПК, а наоборот ждет IP адрес от ПК, так как ПК управляет прибором, а не наоборот. По этому при если прибор подключается напрямую к ПК то необходимо установить статический IP адрес, если прибор подключен через роутер, то статический IP адрес не нужно устанавливать, так как IP адреса выделяет роутер.
Например для Windows XP: Пуск / Настройка / Сетевые подключения / Щелчок правой кнопкой мыши по “Подключение по локальной сети” / Свойства / Выбрать Протокол Интернета (TCP/IP), нажать кнопку Свойства, в окне Свойства: Протокол Интернета (TCP/IP), выбрать Использовать следующий IP адрес: и задать например, IP адрес: 192.168.0.94, Маска подсети: 255.255.255.0, Основной шлюз: 192.168.0.1.
Для Windows 7: Панель управления / Центр управления сетями и общим доступом / Изменение параметров адаптера (слева) / Щелчок правой кнопкой мыши по “Подключение по локальной сети” / Свойства / Отключить Протокол Интернета версии 6 (TCP/IPv6) / Выбрать Протокол Интернета версии 4 (TCP/IPv4), нажать кнопку Свойства, в окне Свойства: Протокол Интернета (TCP/IPv4), выбрать Использовать следующий IP адрес: и задать например, IP адрес: 192.168.0.94, Маска подсети: 255.255.255.0, Основной шлюз: 192.168.0.1.

3.3. WiFi
Иногда на некоторых ноутбуках при включении WiFi блокируется работа проводной локальной сети (Ethernet), например из-за не правильно установленных драйверов, не всех установленных драйверов, конфликта драйверов, настроек BIOS и т.д. По этому если после запуска программы появится сообщение: Не удалось выполнить инициализацию устройства…, закройте программу, выключите WiFi и заново запустите программу.

3.4. USB WiFi адаптер
Иногда при использовании USB WiFi адаптера для выхода в Интернет, драйверами адаптера полностью блокируются API функции ОС проводной локальной сети (Ethernet). По этому если после запуска программы появится сообщение: Не удалось выполнить инициализацию устройства…, закройте программу, отключите USB WiFi адаптер и заново запустите программу.

3.5. Брандмауэр
По умолчанию брандмауэр ОС жестко не блокирует сетевой трафик в локальной сети, но иногда он настроен таким образом, что препятствует начальной процедуре инициализации прибора, блокируя широковещательные пакеты. Если вы не знаете как настраивать параметры брандмауэра, то рекомендуется его отключить. Например для Windows XP: Пуск / Настройка / Сетевые подключения / Щелчок правой кнопкой мыши по “Подключение по локальной сети” / Свойства / Вкладка Дополнительно / Кнопка Параметры / Выбрать (*) Выключить.

3.6. Фаервол
В настройках вашего фаервола необходимо разрешить широковещательные пакеты в локальной сети. Если вы не знаете как настраивать параметры фаервола, то рекомендуется его отключить, так как фаервол будет проверять весь сетевой трафик в реальном времени, что требует значительных ресурсов ПК.

3.7. Антивирус
В настройках вашего антивируса необходимо разрешить широковещательные пакеты в локальной сети. Если вы не знаете как настраивать параметры антивируса, то рекомендуется отключить сетевой фильтр антивируса, так как антивирус будет проверять весь сетевой трафик в реальном времени, что требует значительных ресурсов ПК.

3.8. Две и более сетевых карт
При инициализации программа проверяет все сетевые интерфейсы (Ethernet) на наличие прибора, если по каким либо причинам программа не может найти прибор при наличии двух и более одновременно активных сетевых карт, рекомендуется для проверки отключить все сетевые карты, к которым не подключен прибор.

4. Роутер
Дешевые / старые роутеры “режут” скорость обмена по LAN со 100 Мб/сек до 50-60 Мб/сек, а кроме того могут вносить очень существенные задержки (увеличивают латентность с <1 мс до >20 мс), что не позволяет прибору работать на максимальной частоте дискретизации. По этому если при записи сигнала на частоте дискретизации * количество включенных каналов > 1 М появляются ошибки с кодом 122, то рекомендуется использовать прямое подключение к ПК, ограничить нагрузку на роутер (перестать качать торренты), обновить прошивку роутера, почитать о проблемах роутера.

Меры предосторожности

1. Общая земля
Общая земля (низкоомная шина) - корпус прибора, экран всех BNC разъемов, крючок, винт заземления, земляной крокодил питания. Не допускается подключение на одну точку общей земли - минуса АКБ / корпуса автомобиля, а на другую точку плюса АКБ, так как это приведет к короткому замыканию АКБ через общую землю. Например, если правильно подключить штатный кабель питания на АКБ+/-, а затем дотронутся, например, черным крокодилом измерительного щупа до АКБ+ или шины питания - будет короткое замыкание. Используете только один провод заземления / зануления (соединения с массой автомобиля), например черный крокодил провода питания.

2. Внешний блок питания
Оптимальный вариант - блок питания от роутера DC +5В / 1-2 А (он импульсный, мощный, маленький, с защитой, дешевый и распространенный). Не используете в качестве блоков питания пускозарядные устройства, так как они в большинстве случаев не стабилизированные, и имеют значительные пульсации напряжения на выходе.
Обязательно используйте стабилизированный внешний блок питания постоянного напряжения с большим запасом выходного тока.
Обязательно проверяйте полярность внешнего блока питания: центральный плюс. Защитный диод встроен в кабель питания, в самом приборе нет защитного диода.
Обязательно убедитесь что на выходе внешнего блока питания постоянное напряжение.

Прибор потребляет около 350 мА при напряжении питания 3.3 В, это значит что при питании внешним напряжением, например 5 В, внешний блок питания должен обеспечивать долговременный ток 350 * 3.3/5 = 230 мА, а кратковременно выдавать до 230 * 5 (запас) = 1.2 А, т.е. желательно что бы в выходных параметрах внешнего блока питания было указано:
DC +5В / 1.2 А.
Примеры выходных параметров:
DC +5В / 1.2 А
DC +9В / 0.6 А
DC +12 / 0.5 А
Внешний блок питания должен нормально работать на емкостную нагрузку. На входе питания прибора стоит входная емкость внутреннего импульсного источника напряжения, которая при подключении внешнего питания заряжается, прибор кратковременно потребляет большой ток, в 5-10 раз больше номинального. На выходе внешнего блока питания не должно быть ни каких осцилляций, как в положительную, так и в отрицательную сторону при подключении емкостной нагрузки.

Осциллограмма потребляемого тока от источника +9В / 300 мА, измеренного через падение напряжения на резисторе 1 Ом. Сначала заряжается емкость внутреннего импульсного источника напряжения, после чего внутренний источник “заряжает” остальные емкости в цепях питания (около 1.5 мс).

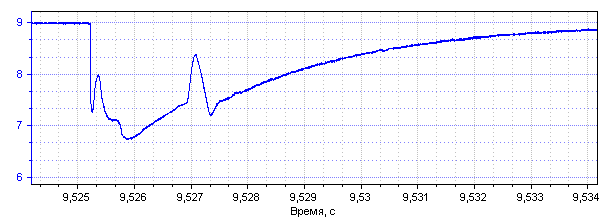

Осциллограмма пульсаций выходного напряжения от источника +9В / 300 мА. Из-за броска тока напряжение на выходе внешнего источника питания кратковременно падает до 7В.

Как проверить внешний блок питания:
- подайте питания на прибор от АКБ используя штатный кабель питания
- запустите программу - подключите проверяемый БП к аналоговому каналу 1
- установите входной диапазон 20 В, частоту дискретизации 1 МГц, масштаб оси времени 1:1000, выберите режим самописца, нажмите на кнопку пуск
- только после запуска записи, подключите БП в сеть ~220
- убедитесь что на осциллограмме выходного напряжения БП нет пульсаций при его подключении к сети и отключении от сети, осциллограмма должна быть в виде горизонтальной линии, амплитудой соответствующей выходному напряжению БП
- сделайте тоже самое подключив к выходу БП резистор на 5 Ом / 5 Вт и конденсатор на 100 мкФ / 25 В.

3. Питание от АКБ автомобиля
При использовании штатного кабеля питания подключенного к АКБ автомобиля, земля прибора уже соединена с массой автомобиля, по этому при измерении сигналов относительно массы автомобиля нет необходимости подключать черные крокодилы измерительных щупов на массу автомобиля. Также необходимо учитывать, что если в автомобиле несколько масс (АКБ-, кузов и т.д.) и между ними есть разница потенциалов, например +/-0.1 В, то при измерении значений сигналов с одной массы, и занулении к другой массе, эта разница потенциалов будет добавлена к измеренной амплитуде. Кроме того, важно понимать, что не всегда допустимо соединять накоротко две разные массы автомобиля (подробнее в соответствующей технической документации на автомобиль), например подключив черный крокодил штатного кабеля питания к АКБ-, а черный крокодил измерительного щупа к кузову. Красный крокодил штатного кабеля питания необходимо подключать непосредственно на клемму АКБ+, так как при подключении к окислившемуся проводу и при неисправном генераторе, на входе питания прибора возможны существенные пульсации, которые не будут сглаживаться емкостью АКБ.

4. Заземление
Схемы заземления подробно описаны в Хелпе.
Важно понимать, что соединение земли прибора и массы автомобиля - это не заземление, а просто общая земля относительно которой идет измерение напряжения.
Заземление - это защита пользователя от удара электрическим током, защита прибора / ПК от статического электричества на автомобиле, цепь для стекания электромагнитных наводок. Если заземление есть - это хорошо, если нет - это хуже, но работать все равно можно.

Лучший вариант заземления:
- отдельный провод 1 соединяет массу авто и контур заземления
- отдельный провод 2 соединяет землю прибора и контур заземления
- отдельный провод 3 соединяет массу ПК (если он работает от сети ~220) и контур заземления

Окно электрооборудование предназначено для комплексной диагностики:
- аккумуляторной батареи (АКБ) (свинцово-кислотной 12 В)
- стартера, втягивающего реле и силовых цепей стартера
- генератора, регулятора напряжения, выпрямительного узла и силовых цепей генератора
- свечей накала для автомобилей с дизельным ДВС
- отображения и печати таблицы и графиков результатов анализа
- сравнения результатов анализа в одной таблице.

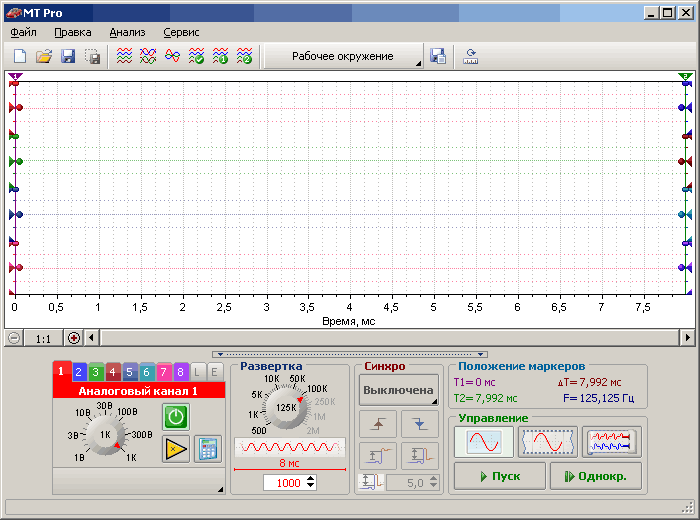

Главное окно программы

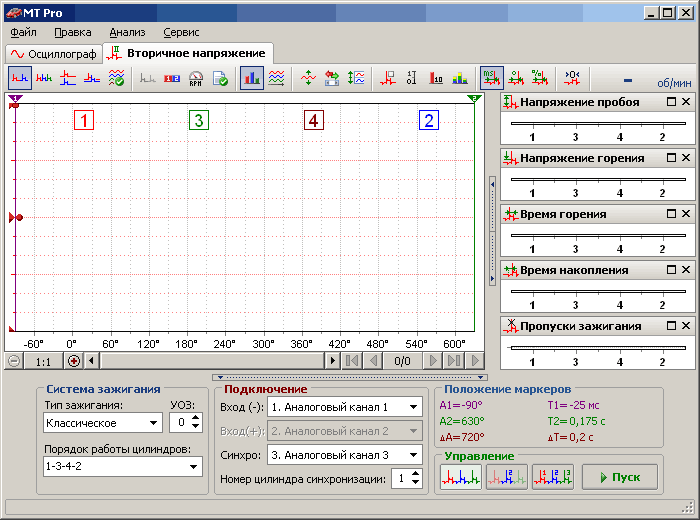

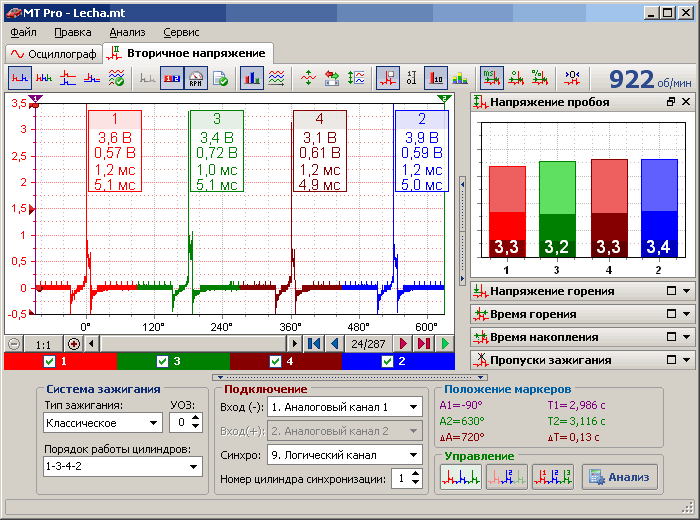

Окно анализа системы зажигания на основании вторичного напряжения

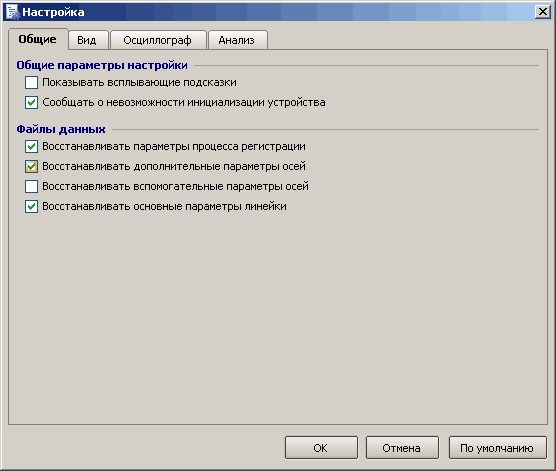

Окно общих настроек

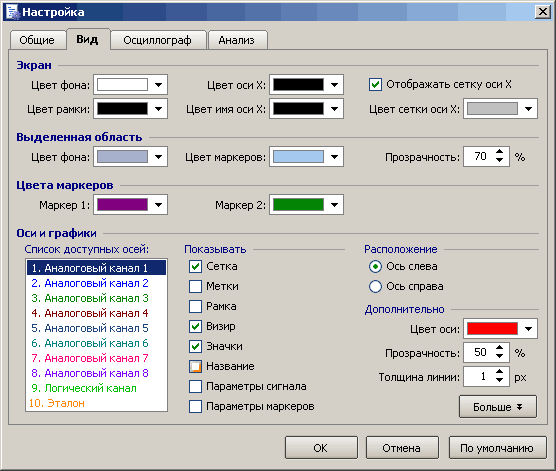

Окно настроек параметров вида

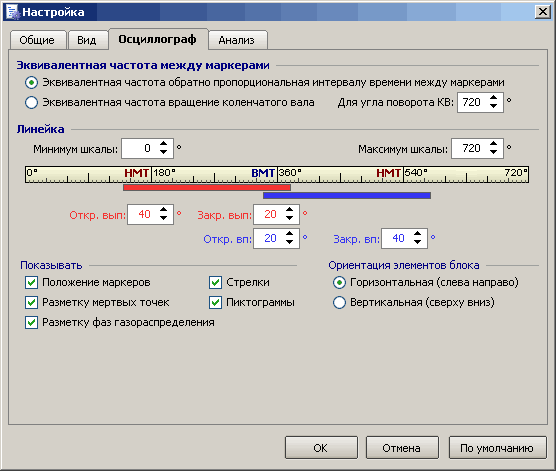

Окно настроек параметров осциллографа

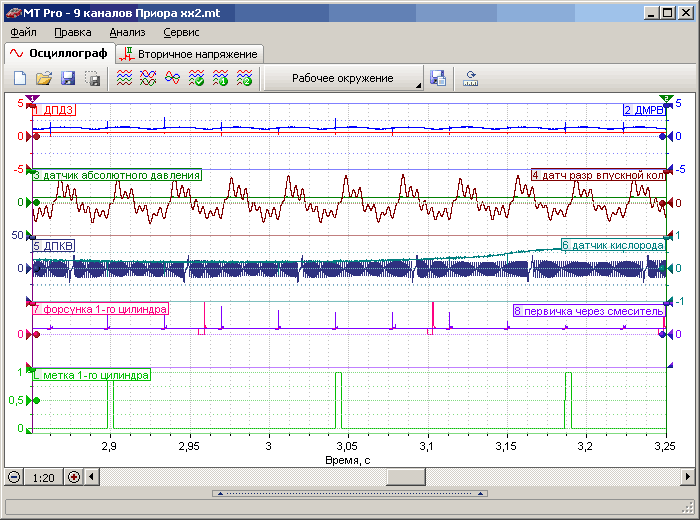

Задействованы все 8+1 каналов прибора

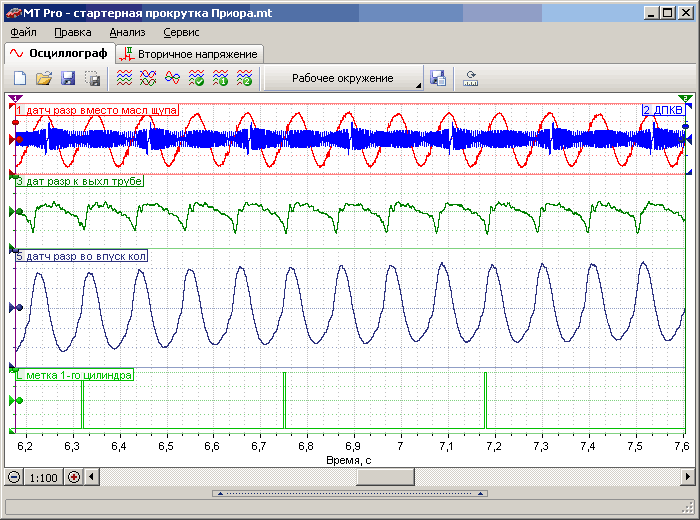

Сигналы с нескольких датчиков при стартерной прокрутке

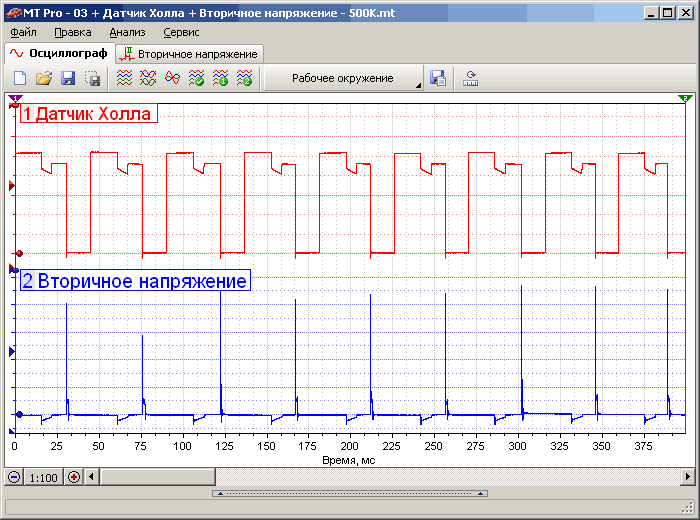

Сигнал с датчика Холла и высоковольтного провода

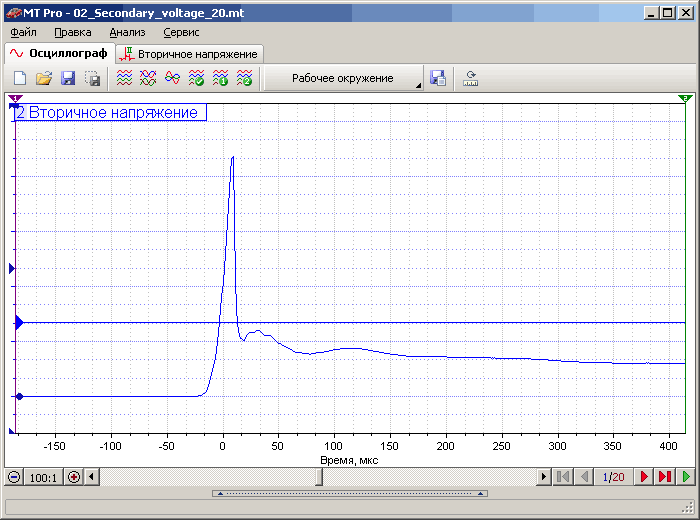

Область пробоя при частоте дискретизации 1 МГц

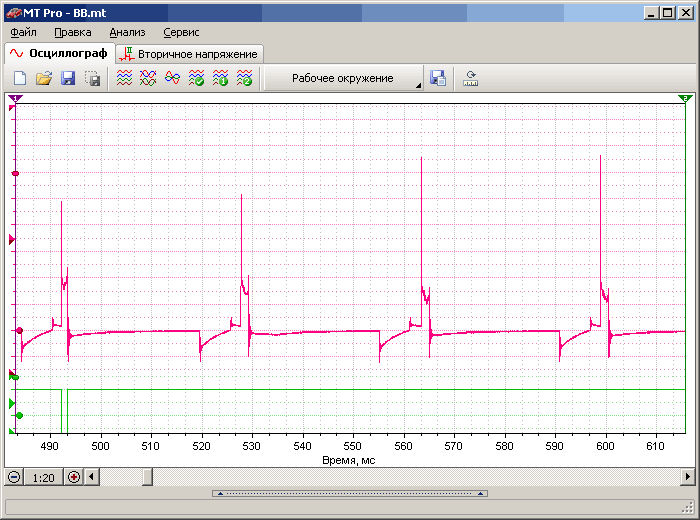

Классическая система зажигания (с трамблером)

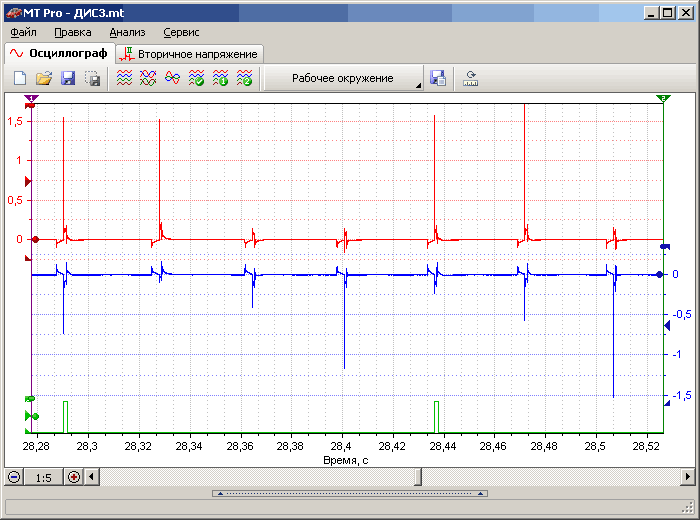

Сигнал с DIS системы без использования адаптера зажигания

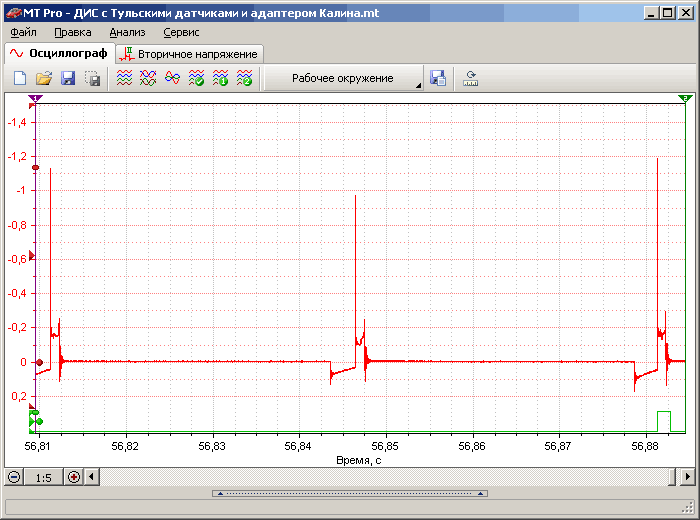

Сигнал с DIS системы с использованием адаптера зажигания

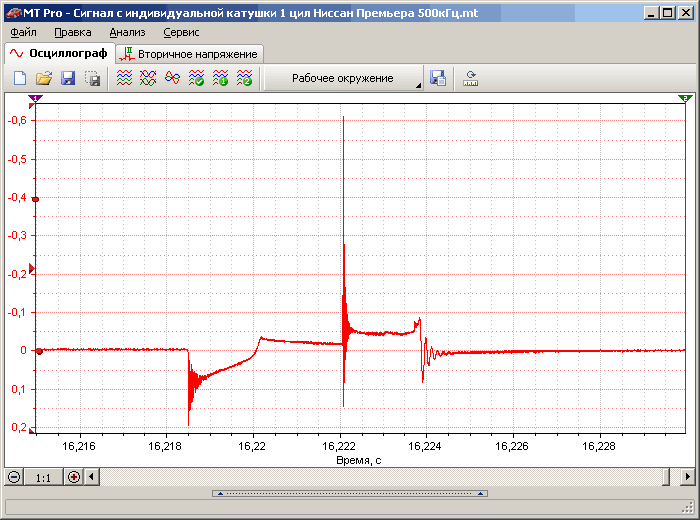

Сигнал с индивидуальной катушки зажигания



Анализ вторичного напряжения

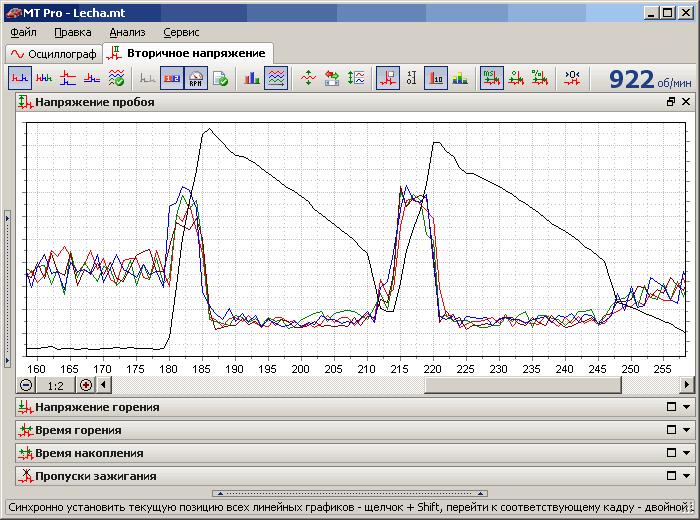

Резкое падение напряжения пробоя / горения при перегазовке

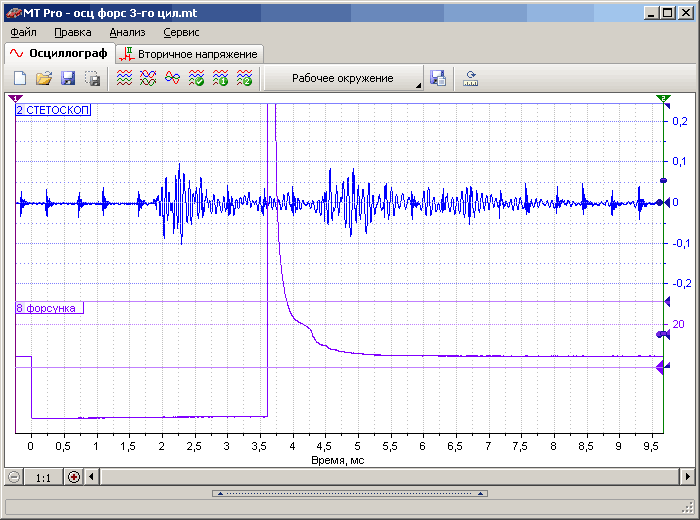

Измерение длительности открытия форсунки

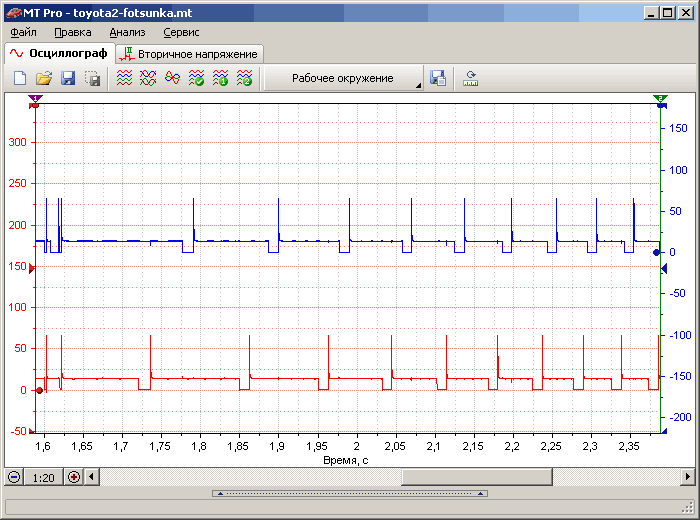

Сбой работы одной из форсунок

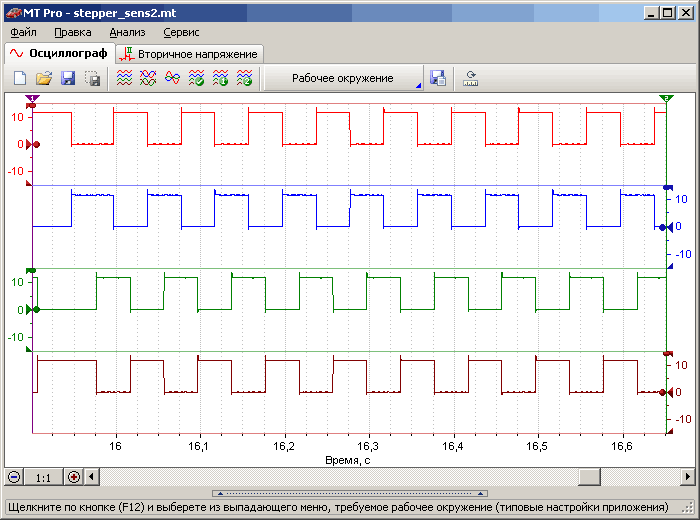

Сигнал с шагового двигателя

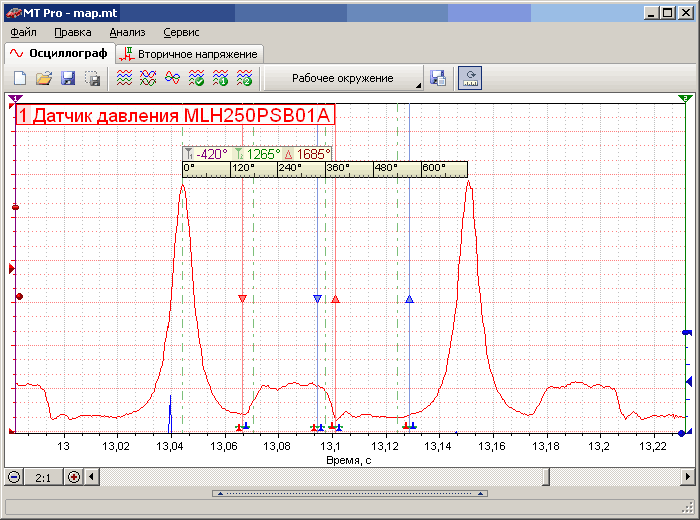

Анализ сигнала с датчика давления с помощью линейки
