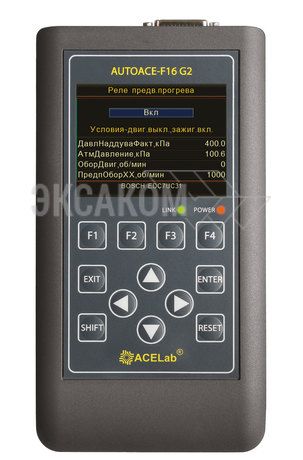

«АВТОАС-F16 G2» - новый портативный сканер с цветным графическим дисплеем для диагностики двигателей и других систем грузовых и коммерческих автомобилей, автобусов и спецтехники: Fiat, Iveco, Ford, Fuso, Hyundai, Shaanxi Shacman, КАМАЗ, МАЗ, ГАЗ, УАЗ, ПАЗ, ЛиАЗ, УРАЛ, КрАЗ, ЗИЛ, НефАЗ, КАвЗ и др. для работы как в условиях стационарного диагностического поста, так и на выезде, в сложных погодных условиях.

«АВТОАС-F16 G2» предназначен для использования на станциях технического обслуживания, автохозяйствами, владельцами транспортных средств, для работы как в условиях стационарного диагностического поста, так и на выезде, в сложных погодных условиях.

Программное обеспечение «АВТОАС-F16 G2» состоит из специальных диагностических программ, предназначенных для работы с двигателями и системами различных транспортных средств объединенных как правило по производителю. «АВТОАС-F16 G2» оснащен SD-картой емкостью 4Гб для хранения программ, справочной информации и файлов-отчетов результатов диагностики. Обновление и добавление диагностических программ* производится пользователем при помощи любого компьютера или планшета работающего под управлением ОС Windows, Android, MacOS, Linux и оснащенного USB-портом для подключения внешних USB Флэш Карт.
* - все диагностические программы «АВТОАС-F16 G2» подлежат лицензированию. Порядок лицензирования см. в руководстве пользователя.

Основные технические характеристики

«АВТОАС-F16 G2» выполнен из компонентов предназначенных для работы в расширенном «индустриальном» диапазоне температур, в эргономичном корпусе из высококачественного пластика. Клавиатура прибора пыле-влагозащищенная мембранного типа. Вывод информации производится на графический цветной TFT-дисплей с подсветкой и изменяемой яркостью.

  • габариты - 210 х 110 х 48 мм
  • вес - не более 400 г
  • максимально допустимое напряжение питания - 32 В
  • минимально допустимое напряжение питания - 8 В
  • потребляемая мощность - не более 3,0 Вт
  • поддерживаемые автомобильные интерфейсы - ALDL, K/L-Line (12/24В), J1850 PWM, J1850 VPWM, CAN, J1708
  • дисплей - цветной, графический TFT с подсветкой, 320х240
  • материал корпуса - пластик UL 94 V-0
  • клавиатура - защищенная, пленочная, мембранного типа
  • SD-карта памяти - 4 Гб
  • процессор - ARM, 32 бит
  • интерфейс компьютера для подключения прибора - USB (Host, тип А)
  • рабочая температура - от -10 до +40 °С
  • температура хранения - от -25 до +50 °С
  • защита от переполюсовки и от перенапряжения до +40В
  • защита от короткого замыкания и перенапряжения (до +40В) по линиям K/L-Line
  • защита линий CAN-H и CAN-L прибора от замыканий на массу и +АКБ
  • защита обмена данных на CAN-шине транспортного средства при обрыве или замыкании одной из линий CAN-H или CAN-L прибора
  • срок службы - 5 лет

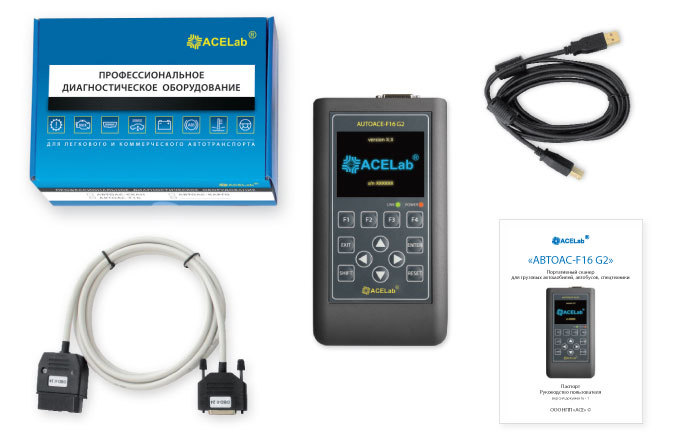

Комплект поставки АВТОАС-F16 G2 "TRUCK":

  • Портативный сканер «АВТОАС-F16 G2» – 1 шт;
  • Диагностический кабель «OBD-II 24»- 1 шт;
  • Кабель USB тип A-B для подключения прибора к компьютеру – 1 шт;
  • Запасная защитная заглушка USB разъема — 1 шт.
  • Паспорт. Руководство пользователя – 1 шт;
  • Гарантийный талон — 1 шт;
  • Картонная транспортная упаковка – 1шт.

Комплект “АВТОАС-F16 G2” с пакетом программ “TRUCK” 10 шт.

  • АВТОАС-F16 G2 (базовый комплект)
  • Пакет программ для диагностики грузовых автомобилей и автобусов КАМАЗ, МАЗ, ГАЗ, ПАЗ, ЛиАЗ, УРАЛ, КрАЗ, ЗИЛ, НефАЗ, КАвЗ, ПТЗ, SHAANXI SHACMAN, FOTON, JAC и др.:
    «Cummins» ver 1.x; «KAMAZ» ver 1.x; «MERCEDES» ver 1.x; «MMZ» ver 1.x; «WEICHAI» ver 1.x; «YAMZ» ver 1.x; «YAMZ2» ver 1.x; «ABS» ver 1.x; «SCR» ver 1.x; «KCBCU» ver 1.х



Кабель диагностический «Wabco (ISO9141)» для АВТОАС
Для подключения к круглому 16-контактному диагностическому разъему ABS автомобилей МАЗ, КАМАЗ и др.
00000006261
5 000
Кабель диагностический “K-Line 24” Ver2 для АВТОАС
для подключения к разъему диагностики ГАЗ ABS BOSCH 5.3, Chery Amulet, Kia с 20-контактным диагностическим разъемом, Hyundai ABS/SRS и т.д.
00000008432
1 950
Кейс для «АВТОАС-F16 G2»
Кейс из высококачественного пластика с ложементом из вспененного плотного полиэтилена для транспортировки и хранения
00000006652
9 300
Пакет CAN анализатора для “АВТОАС-F16 G2”
Для настройки и подключения систем мониторинга транспорта, тахографов, автосигнализаций и другого доп. оборудования к CAN-шинам ТС
18 200
Пакет программ «LCV» для «АВТОАС-F16 G2», 10 шт.
Пакет программ для диагностики малотонажных грузовых автомобилей и автобусов (LCV) ГАЗ, УАЗ, Fiat, Iveco, Mitsubishi Fuso, Isuzu, Ford, Hyundai, Foton, JAC и др.: «Cummins» ver 1.x; «Fiat» ver 1.x; «Ford» ver 1.x; «Fuso» ver 1.x; «GAZ G21» ver 1.x; «Hyundai» ver 1.x; «Isuzu» ver 1.x; «ZMZ» ver 1.x; «UMZ» ver 1.x ; «ABS2» ver 1.x
20 150
Переходник «DB15-1KLine»
Переходник для диагностики ABS или ECAS на автомобилях КАМАЗ
00000007042
1 150
Переходник «DB15-9KLine»
для диагностики ABS на автомобилях КАМАЗ с выводом диагностической линии ABS K-Line на 9-ый контакт разъема OBD-II.
00000006262
1 150
Переходник «DB15-CANR»
для подключения к шине CAN двигателей Cummins ISF2.8 Евро-3 (Газель) без нагрузочного сопротивления 120 Ом.
00000001991
1 150
Переходник «DB15-D4DD»
для подключения к диагностическому разъему автомобилей HYUNDAI County, HD-65, HD-78 с дизельным двигателем D4DD CRDI Евро-3
00000005526
1 150
Переходник «DB15-ECU57»
для подключения к диагностическому разъему автомобилей с двигателями ЯМЗ 656 Е3, ЯМЗ 658 E3 c ЭБУ Элара 50.3763.
00000001990
1 150
Переходник «DB15-KMZ EBS3»
Переходник для диагностики EBS 3 (WABCO) на автомобилях семейства КАМАЗ 5490. Используется вместе с кабелем «OBD-II 24». Для «АВТОАС-КАРГО».
00000006663
1 150
Переходник «DB15-WP»
для подключения к диагностическому разъему автомобилей с двигателями ЯМЗ 534/536 CNG c ЭБУ Westport WP580
00000007123
1 150

Портативный сканер «АВТОАС-F16 G2»

Таблица поддерживаемых автомобилей/двигателей/систем

Наименование диагностической программы Диагностируемая система, ЭБУ Используется на транспортных средствах Коды неисправностей считывание/удаление Контроль параметров Управление ИМ Спец. функции Идентификация

CUMMINS
ver 1.x		 Двигатель Cummins 4ISBe E3, CМ2150C Камаз, МАЗ, КАвЗ, ЛиАЗ +/+ + + Настройки РТО, круиз-контроля, оборотов ХХ, регулятора скорости, кондиционера, управление форсунками и др. +
Двигатель Cummins 4ISBe E4, CМ2150E Камаз, МАЗ, КАвЗ, ЛиАЗ +/+ + + Настройки РТО, круиз-контроля, оборотов ХХ, регулятора скорости, кондиционера, управление форсунками и др. +
Двигатель Cummins 6ISBe E3, CМ2150C Камаз, МАЗ, ЛиАЗ, НефАЗ +/+ + + Настройки РТО, круиз-контроля, оборотов ХХ, регулятора скорости, кондиционера, управление форсунками и др. +
Двигатель Cummins 6ISBe E4, CМ2150E Камаз, МАЗ, ЛиАЗ, НефАЗ +/+ + + Настройки РТО, круиз-контроля, оборотов ХХ, регулятора скорости, кондиционера, управление форсунками и др. +
Двигатель Cummins ISB6.7 E5, CМ2880 NEW! Камаз +/+ + + Настройки РТО, круиз-контроля, оборотов ХХ, регулятора скорости, кондиционера, управление форсунками и др. +
Двигатель Cummins ISF2.8 E3, CМ2220 ГАЗ, ПАЗ +/+ + + Кодирование форсунок, настройки РТО, круиз-контроля, оборотов ХХ, регулятора скорости, кондиционера, дист. акселератора, управление форсунками и др. +
Двигатель Cummins ISF2.8 E4, CМ2220 ГАЗ, ПАЗ +/+ + + Кодирование форсунок, настройки РТО, круиз-контроля, оборотов ХХ, регулятора скорости, кондиционера, дист. акселератора, управление форсунками и др. +
Двигатель Cummins ISF2.8 E5, CМ2220 ГАЗ, ПАЗ +/+ + + Кодирование форсунок, сброс каталитического нейтрализатора, сброс фильтра твердых частиц, настройки РТО, круиз-контроля, оборотов ХХ, регулятора скорости, кондиционера, дист. акселератора, управление форсунками и др. +
Двигатель Cummins ISF3.8 E3, CМ2220 ГАЗ, ПАЗ +/+ + + Настройки РТО, круиз-контроля, оборотов ХХ, регулятора скорости, кондиционера, управление форсунками и др. +
Двигатель Cummins ISF3.8 E4, CМ2220 ГАЗ, МАЗ, ПАЗ +/+ + + Настройки РТО, круиз-контроля, оборотов ХХ, регулятора скорости, кондиционера, управление форсунками и др. +

FIAT NEW!
ver 1.x		 Двигатель 2.3 JTD CF4 (110 лс, F1AE0481C) Fiat Ducato +/+ + + Кодирование форсунок, Сброс обучения ЭБУ, Замена масла, Замена DPF, Регенерация DPF +
Двигатель 2.3 JTD CF4 (120 лс, F1AE0481D) Fiat Ducato +/+ + + Кодирование форсунок, Сброс обучения ЭБУ, Замена масла, Замена DPF, Регенерация DPF +

HYUNDAI
ver 1.x		 Двигатель D4DD CRDI E3 Hyundai County, HD-65, HD-78 +/+ + + Кодирование форсунок, сброс обучения ТНВД, запись VIN, коэффициент KNV +
Двигатель D4GA CRDI E4 Hyundai County, Богдан, HD-65, HD-78 +/+ + + Кодирование форсунок, сброс обучения ТНВД, обучение педали газа, запись VIN и номера двигателя, тип ДМРВ, вентилятора, настройки реле стартера, ХХ, макс.скорости, РТО +
Двигатель D6GA CRDI E4 NEW! Hyundai HD-120 +/+ + + Кодирование форсунок, сброс обучения ТНВД, обучение педали газа, запись VIN и номера двигателя, тип ДМРВ, вентилятора, настройки реле стартера, ХХ, макс.скорости, РТО +

KAMAZ
ver 1.x		 Двигатель Камаз 740 Е3, MS6.1 Камаз, НефАЗ +/+ + - - +
Двигатель Камаз 740 Е3 MS6.1 V40 Камаз, НефАЗ +/+ + - Сброс ЭБУ, сброс обучения, настройка максимальной скорости и минимальных оборотов ХХ, положение рейки ТНВД +
Двигатель Камаз 740 Е4/E5, EDC7UC31 Камаз, НефАЗ +/+ + + Управление форсунками +
Двигатель Камаз 740 Е4, EDC7UC31 V141 Камаз, НефАЗ +/+ + + Сброс аварийного клапана, сброс ЭБУ,калибровка пед.акселератора, редактирование настроек,инициализация EEPROM, управление форсунками +
Двигатель Камаз 740 Е5, EDC7UC31 V310 NEW! Камаз, НефАЗ +/+ + + Сброс аварийного клапана, тест EGR, сброс ЭБУ,калибровка пед.акселератора, редактирование настроек,инициализация EEPROM, управление форсунками +
Двигатель Камаз 820 E4, M20.21 NEW! Камаз, НефАЗ +/+ + + Сброс ЭБУ, сброс обучения, настройка максимальной скорости и минимальных оборотов ХХ, калибровка педали газа, управление форсунками +

MERCEDES
ver 1.x		 Двигатель Mercedes Benz OM457LA E5, MR2 Камаз семейства 5490 +/+ + + Управление форсунками, баланс цилиндров, тест компрессии +
Двигатель Mercedes Benz OM501LA E4, MR MАЗ +/+ + + Управление форсунками +

MMZ
ver 1.x		 Двигатель Д-245 Е3, EDC7UC31 МАЗ, ГАЗ, ПАЗ, ЗИЛ +/+ + + Кодирование форсунок +
Двигатель Д-245 Е3, EDC7UC31 V110 NEW! МАЗ, ГАЗ, ПАЗ, ЗИЛ +/+ + + Сброс ЭБУ,калибровка пед.акселератора, редактирование настроек,инициализация EEPROM +
Двигатель Д-245 Е4, EDC7UC31 МАЗ, ГАЗ, ПАЗ, ЗИЛ +/+ + + Кодирование форсунок +
Двигатель Д-245 Е4, EDC17CV54 ГАЗ +/+ + + Сброс аварийного клапана, кодирование форсунок +

YAMZ
ver 1.x		 Двигатель ЯМЗ-236 E3, М230Е3 МАЗ, ЛиАЗ, УРАЛ, КрАЗ +/+ + + Калибровка педали газа, сброс установок в заводские, сброс моточасов, сброс максимумов, сброс ЭБУ и др. +
Двигатель ЯМЗ-238 E3, М230Е3 МАЗ, УРАЛ, КрАЗ +/+ + + Калибровка педали газа, сброс установок в заводские, сброс моточасов, сброс максимумов, сброс ЭБУ и др. +
Двигатель ЯМЗ-534 E4, EDC7UC31 ГАЗ, ПАЗ, КАвЗ, ЛиАЗ +/+ + + Кодирование форсунок*, управление форсунками и др. +
Двигатель ЯМЗ-534 E4, EDC7UC31 V200 ГАЗ, ПАЗ, КАвЗ, ЛиАЗ +/+ + + Кодирование форсунок*, управление форсунками, настройка ограничения скорости, калибровка педали акселератора, тест EGR, сброс аварийного клапана, сброс ЭБУ и др. +
Двигатель ЯМЗ-534 E5, EDC17CV44 (EDC17CV54) V120 ГАЗ, ПАЗ +/+ + + Управление форсунками, тест заслонки EGR, сброс аварийного клапана, сброс ЭБУ +
Двигатель ЯМЗ-534 E5, EDC17CV44 (EDC17CV54) V300 ГАЗ, ПАЗ +/+ + + Управление форсунками, тест заслонки EGR, сброс аварийного клапана, сброс ЭБУ +
Двигатель ЯМЗ-534 E5, M240 ГАЗ, ПАЗ, КаВЗ, ЛиАЗ +/+ + - - +
Двигатель ЯМЗ-536 E4, EDC7UC31 МАЗ, ЛиАЗ, УРАЛ +/+ + + Кодирование форсунок*, управление форсунками и др. +
Двигатель ЯМЗ-536 E4, EDC7UC31 V200 МАЗ, ЛиАЗ, УРАЛ +/+ + + Кодирование форсунок*, управление форсунками, настройка ограничения скорости, калибровка педали акселератора, тест EGR, сброс аварийного клапана, сброс ЭБУ и др. +
Двигатель ЯМЗ-650.10 E3(Renault), EDC7UC31 МАЗ, КрАЗ, УРАЛ +/+ + + Адаптация редукционного клапана, кодирование форсунок*, управление форсунками +
Двигатель ЯМЗ-650.10 E3(Renault), EDC7UC31 V120 NEW! МАЗ, КрАЗ, УРАЛ +/+ + + Настройка ограничения скорости, управление форсунками, калибровка педали акселератора, сброс ЭБУ и др. +
Двигатель ЯМЗ-651/652 E4, EDC7UC31 МАЗ, УРАЛ, КрАЗ +/+ + + Кодирование форсунок*, управление форсунками, настройка ограничения скорости, калибровка педали акселератора, тест EGR, сброс аварийного клапана, сброс ЭБУ и др. +
Двигатель ЯМЗ-656 E3, Элара 50.3763 Камаз, МАЗ, ЛиАЗ +/+ + + Калибровка датчиков педали газа, настройка оборотов ХХ, настройка ограничения скорости +
Двигатель ЯМЗ-656 E3, M230 E3 Камаз, МАЗ, ЛиАЗ +/+ + + Калибровка рейки ТНВД, сброс установок в заводские, сброс моточасов, сброс максимумов, сброс ЭБУ и др. +
Двигатель ЯМЗ-656 E4, M240 МАЗ, УРАЛ +/+ + + Сброс установок в заводские, сброс счетчиков аварийного клапана, сброс моточасов, сброс максимумов, установки ВСХ, калибровка педали газа, баланс цилиндров, тест разгона, управление форсунками +
Двигатель ЯМЗ-658 E3, Элара 50.3763 МАЗ, КрАЗ +/+ + + Калибровка датчиков педали газа, настройка оборотов ХХ, настройка ограничения скорости +
Двигатель ЯМЗ-658 E4, M240 МАЗ, КрАЗ +/+ + + Сброс установок в заводские, сброс счетчиков аварийного клапана, сброс моточасов, сброс максимумов, установки ВСХ, калибровка педали газа, баланс цилиндров, тест разгона, управление форсунками +
ZMZ_UMZ
ver 1.x		 Двигатель ЗМЗ-5245.10 E4/E5 бензин/газ, Микас 12.48 ПАЗ +/+ + + Сброс ЭБУ, сброс обучения, управление форсунками +
Двигатель УМЗ-А274 (EvoTech 2.7) E4, Микас 12 NEW! ГАЗ, УАЗ +/+ + + Сброс ЭБУ, сброс обучения, управление форсунками +
Двигатель УМЗ-А2755 (EvoTech 2.7) E5 бензин/газ, Микас 12 NEW! ГАЗ, УАЗ +/+ + + Сброс ЭБУ, сброс обучения, управление форсунками +

ABS NEW!
ver 1.x		 WABCO EBS3 (J1939) Семейство Камаз 5490 +/+ + - - -
WABCO ABS-E (ISO 14230) Камаз, МАЗ, ГАЗ, ПАЗ, ЛиАЗ, Урал и др. +/+ + - Чтение/изменение конфигурации (длина окружн.колес передней/средней/задней оси, число зубьев роторов передней/средней/задней оси, тип выключателя ATC/ABS, функция выключателя ATC/ABS), управление модуляторами +
WABCO ABS-E (J1939) Камаз, МАЗ, ГАЗ, ПАЗ, ЛиАЗ, Урал и др. +/+ + - - -
WABCO ABS-D (JED 677) МАЗ и др. +/+ + + Управление электромагнитными клапанами ABS, ASR +
WABCO ABS/EBS (J1939) Камаз, МАЗ, ГАЗ, ПАЗ, ЛиАЗ, Урал и др. +/+ + - - -
Knorr-Bremse ABS 6 Камаз, МАЗ, ГАЗ, ПАЗ, ЛиАЗ, Урал и др. +/+ + + Сброс ЭБУ, управление модуляторами, чтение конфигурации +

OBD2		 Бензиновые и дизельные поддерживающие диагностику OBD-II (EOBD) Легковые и грузовые Евро-3/4/5 и выше + + - - +

* - кодирование форсунок поддерживается не всеми ЭБУ EDC7UC31.

Основные режимы работы

Выбор диагностической программы и диагностируемого двигателя/системы. При выборе диагностируемого двигателя/системы по нажатию функциональной кнопки F2 на дисплее прибора отобразится справка по особенностям диагностики и подключения.

Рис. Выбор программы Рис. Выбор двигателя


Рис. Выбор ЭБУ

Считывание, расшифровка и стирание кодов неисправностей - в этом режиме осуществляется считывание и обнуление кодов неисправностей (ошибок) регистрируемых ЭБУ диагностируемой системы. На экран выводятся цифровые коды ошибок, статус обнаруженных ошибок (текущие, сохраненные) и их расшифровка. По нажатию функциональной кнопки F2 на дисплее прибора отображается полный текст кода неисправности и справочная информация по поиску и устранению неисправности*

* - справочная информация по поиску и устранению неисправностей доступна не для всех кодов ошибок. Рекомендуется использовать документацию производителя диагностируемой системы/двигателя.

Рис. Коды ошибок Рис. Дополнительная информация по коду ошибок

Параметры – просмотр текущих параметров работы диагностируемой системы. Одновременно на дисплее прибора могут отображаться до 8 параметров. Пользователи прибора могут создавать и сохранять свой группы параметров для отображения. Для каждого параметра на дисплей прибора можно вызвать его расширенное описание.

Рис. Просмотр параметров Рис. Расширенное описание параметра

Исполнительные механизмы - режим предназначен для проверки работоспособности исполнительных механизмов (ИМ) диагностируемой системы и, в некоторых случаях, для настройки нового значения. По нажатию кнопки F2 на дисплее прибора отображается расширенное описание выбранного ИМ, особенности управления и условия, которые необходимо соблюдать при управлении ИМ.

Рис. Пример списка ИМ Рис. Пример управления ИМ

Спец. функции - режим включает разнообразные настройки параметров работы диагностируемой системы*: регулировка оборотов ХХ, настройка ограничения скорости, сброс моточасов, калибровка педали газа, сброс адаптаций ЭБУ, запись кодов (кодирование) форсунок и т. п. По нажатию кнопки F2 на дисплей прибора выводится расширенное описание выбранной спец. функции и условия выполнения.

* - Перечень специальных функций зависит от диагностируемого автомобиля/двигателя/системы, типа ЭБУ и его прошивки, см. таблицу столбец «Спец. функции».

Рис. Пример списка спец. функций Рис. Пример расширенного описания спец. функции

Идентификация - режим позволяет прочитать и показать на дисплее прибора идентификационные данные ЭБУ диагностируемой системы (заводской номер ЭБУ, версию прошивки и т.д.). Считанные идентификационные данные можно сохранить в виде текстового файла на SD-карте прибора.


Рис. Пример идентификационных данных
