Набор для проверки инжекторов Common Rail по обратному сливу, AE&T TA-A1074

Набор для проверки инжекторов Common Rail по обратному сливу WINMAX WT04A3024 предназначен для использования на большинстве систем Common Rail установленных на коммерческих автомобилях, дорожной, сельскохозяйственной и строительной техники. Позволяет видеть объем перелива каждой форсунки в прозрачной колбе, позволяя точно определить неисправную форсунку. Измеряет количество топлива, проходящее через обратную ветвь форсунки (обратку) на каждой из форсунок Common Rail. Позволяет производить диагностику непосредственно на двигателе, что исключает необходимость демонтажа - монтажа компонентов. В зависимости от модификации, может использоваться на двигателях с 4, 6 цилиндрами, а также на двигателях V6.

В результате износа некоторых деталей системы подачи топлива двигателя, расход горючего значительно увеличивается. Для правильного определения данной характеристики опытные механики применяют специальный прибор для диагностики дизельного двигателя с 6 инжекторами WT04A3024. Тестер оснащен прямыми и угловыми адаптерами совместимыми с топливными системами Bosch, Delphi, Siemens и Denso.

Порядок проведения замеров тестером WT04A3024:

1. Разъединить обратный топливопровод (обратную ветвь) от форсунки и присоединить на его место приспособление с колбами и крепежной рампой с помощью прозрачных шлангов со штуцером.
2. Следует исключить попадание воздуха в отсоединенный обратный топливопровод.
3. Проверить герметичность соединений.
4. Завести двигатель.
5. Наблюдать за количеством поступаемого топлива в мерные мензурки (не допускать перелива). Измерение следует производить до того момента пока поступаемое топливо не достигнет отметки 25 мл (1/2 емкости).
6. При исправной форсунке разница в уровне поступившего топлива не должна составлять более 25%.
7. После проведения замеров следует восстановить ранее отсоединенный обратный топливопровод.
8. Проверить герметичность восстановленного соединения.

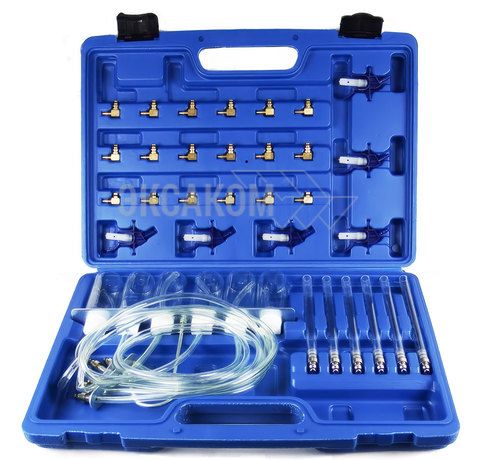

Комплектация тестера для диагностики Common Rail

• Мерные мензурки со шлангами, включая адаптеры BOSCH – 6 шт. (каждая 100 мл)
• Мерные колбы со шкалой. включая адаптеры BOSCH – 6 шт. (каждая 100 мл)
• Специальные адаптеры DENSO – 24 шт. (включая адаптеры для форсунок с боковым отводом обратки)
• Упаковка кейс пластиковый

Аналоги CT-1428A 19203425 JTC-4776 ATP-2115
