Адаптер USB-ECU AS 3.1 для АВТОАС-СКАН

  • Описание
  • Дополнительные модули
  • Адаптеры, кабеля
  • Документация, ПО

Адаптер 5-го поколения для связи компьютера с программой «АВТОАС-СКАН» с электронными блоками управления (ЭБУ) автомобилей. поддерживает ВСЕ основные автомобильные диагностические интерфейсы: K,L-Line, ISO 9141-2, ISO 14230-4 (KWP-2000), ALDL, J1850 PWM, J1850VPWM, CAN (ISO11898), диагностику автомобилей с бортовым напряжением 12В и 24В. В комплект поставки адаптера входит кабель USB2.0, 3м

Компьютерная программа-сканер "АВТОАС-СКАН" предназначена для диагностики различных систем автомобилей отечественного и импортного производства (двигатель, АБС, подушки безопасности и др.) через диагностический интерфейс электронных блоков управления (ЭБУ) типа: ALDL, K,L-Line (ISO 9141-2, ISO 14230-4, KWP-2000, KWP-1281, KW-81, KW-82), J1850 PWM, J1850 VPW, CAN (ISO 11898-2 HICAN, ISO 11898-3 MSCAN, SAE J241 SWCAN, ISO 15765-4).

«АВТОАС-СКАН» состоит из базовой программы и набора специализированных программных модулей, каждый из которых предназначен для диагностики определенного семейства автомобилей.

Подключение компьютера к диагностическому разъему автомобиля осуществляется с помощью специализированного электронного адаптера «USB-ECU AS» и соотвествующих диагностических кабелей.

«АВТОАС-СКАН» работает под управлением ОС Windows 2000 /XP/ Vista/7/8/10 (x86, x64)

Программа-сканер «АВТОАС-СКАН» может использоваться совместо с мотор-тестерами «АВТОАС-ПРОФИ», «АВТОАС-ПРОФИ-2», «АВТОАС-ПРОФИ-3» и газоанализаторами «ИНФРАКАР» (Альфа-Динамика Химавтоматика), «АСКОН» (АВЕСТА), «АВТОТЕСТ» (МЕТА) в составе единого диагностического комплекса с сохранением результатов в общую клиентскую базу данных.

Требования к компьютеру*

  • процессор Pentium-4 (Celeron), Pentium M, Pentium CoreDuo от 1.6 ГГц и их аналоги;
  • ОЗУ 512 Мбайт;
  • Порт USB 2.0;
  • CD-ROM или DVD-ROM для инсталляции программы;
  • ОС Windows 2000 / XP / Vista (x32)* / Windows 7 (x32)*.
* - "АВТОАС-СКАН" не работает под управлением 64-разрядных версий Windows Vista и Windows 7.

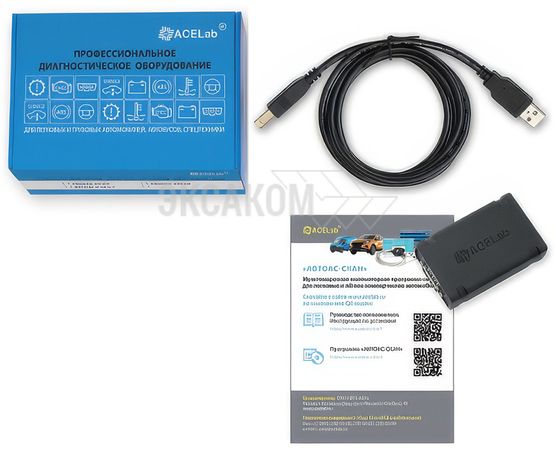

Комплектация

Адаптер «USB-ECU AS 3.1»

снабжен схемой защиты от перенапряжения,
переполюсовки, от короткого замыкания по линиям К,L-Line и
шине CAN и защитой К,L-Line от перенапряжения выше 36В.
Оснащен разъемом типа DВ15 (двухрядный 15-контактный стандартной плотности)

CD-диск, руководство по эксплуатации
Упаковка, гарантийный талон
Кабелем USB 2.0 3м

Программные модули:

  • «АВТОАС-СКАН-RUS+OBD-II» 7 прог. модулей - Комплект программных модулей «ВАЗ», «ГАЗ», «УАЗ», «ЗАЗ», «ИЖ», NEW! «Fiat-Rus» + модуль «OBD-II».

Программные модули, приобретаются отдельно:

  • «АВТОАС-СКАН-INO» 14 прог. модулей: Комплект программных модулей «ВАЗ», «ГАЗ», «УАЗ», «ИЖ», «ЗАЗ», NEW! «Fiat-Rus», «Daewoo/Chevrolet», «Hyundai», «KIA», «Ssang Yong», «Opel», «Renault», «VAG», «Ford», «Toyota», NEW! «Nissan», «Mazda», «Subaru», «China», «OBD-II».

Диагностические кабели, приобретаются отдельно:

Кабель диагностический
"OBD-II 24"

для подключения адаптера к диагностическому разъему типа ОВD-II (16-контактная колодка диагностики)

Кабель диагностический
"ВАЗ 24"


для подключения к разъему диагностики а/м ВАЗ и DAEWOO (12-контактная колодка диагностики)

Кабель диагностический
"ГАЗ 24"

для подключения к разъему диагностики а/м ГАЗ, УАЗ (12-контактная колодка диагностики)

Кабель диагностический
"K-Line 24"


для подключения к диагностическому разъему а/м KIA, Chery Amulet cо сменными щупами K-Line, а так же для подключения к разъему диагностики ABS BOSCH 5.3 а/м ГАЗ

Кабель диагностический
"ГАЗ Steyr 24"


Специализированный кабель для подключения к разъему диагностики а/м ГАЗ с дизельным двиг. ГАЗ-560 (Steyr)

Кабель диагностический
"VAG 24"


Cпециализированный кабель для подключения к диагностическим разъемам а/м VAG (VW, Audi) до 1995 г.

Кабель диагностический "OPEL 24"

Специализированный кабель для подключения к диагностическому разъему а/м OPEL (10-контактная колодка диагностики) до 1995 г.

Универсальный диагностический кабель «CAN 24»

для подключения к линиям среднескоростной шины MSCAN и низкоростной шины SWCAN в разъеме диагностики OBD-II.

Переходник «DB15-CAN R»

Специализированный переходник для подключения к шине CAN двигателей Cummins ISF2.8 (Газель) без нагрузочного сопротивления 120 Ом

Поддержка пользователей «АВТОАС-СКАН»

Гарантийный срок эксплуатации адаптера «USB-ECU AS 3.1» 12 месяцев, кабелей 3 месяца.
Пользователь программы «АВТОАС-СКАН» имеет возможность бесплатно обновлять купленные им программные модули.

Программный модуль «FIAT-RUS»

Назначение«АВТОАС-СКАН» с программным модулем «FIAT-RUS» позволяет проводить диагностику коммерческих автомобилей Fiat Ducato российского и итальянского производства

АВТОАС-СКАН-RUS Пакет 6 прог. модулей

Программные модули «ВАЗ» и «ГАЗ», «УАЗ», «ИЖ», «ЗАЗ» предназначены для диагностики систем управления двигателем и других систем отечественных инжекторных автомобилей

Программный модуль «ВАЗ»

Программный модуль «ГАЗ» + «УАЗ»

Программный модуль «ИЖ»

Программный модуль «ЗАЗ»

Программа-сканер «АВТОАС-СКАН» с программным модулем «OBD-II»

позволяет диагностировать автомобили поддерживающие самодиагностику по протоколу OBD-II (EOBD) ISO 9141-2, ISO 14230-4, J1850 PWM*, J1850 VPWM*, CAN (ISO 15765-4)*. Например:

  • BMW 320ci, 2.2л, 2001г., ISO-9141-2
  • Chevrolet Aveo, 1.6л E-TEC II, DOHC, 2005г., ISO-14230-4 (KWP-2000)
  • Chery Аmulеt (Калининградская сборка), 1.6л. SQR480, 94л.с., 2006г., ISO-14230-4 (KWP-2000)
  • Honda Accord, 2.0л, 2003г., ISO-9141-2
  • Hyundai Accent, 1.5л DOHC, 2004г., ISO-9141-2
  • KIA Carens, 2.0л CVVT, 2005г., ISO-14230-4 (KWP-2000)
  • KIA Sorento, 2.4л, 4цил., 2005г., ISO-14230-4 (KWP-2000)
  • Lexus RX300, 2002г., ISO-9141-2
  • Mitsubishi Carisma, 1.6л. 4G92, 2001г., ISO-9141-2
  • Mitsubishi Lanser, 1.6л, 2005г., ISO-9141-2
  • Mitsubishi Pagero, 3.0л 6G92, 2001г., ISO-9141-2
  • Peugeot 307, 2.0л 16v, 2002г., ISO-9141-2
  • Rover 75, 2002г., ISO-9141-2
  • Subaru Forester, 2.0л, 2002г., ISO-9141-2
  • Subaru Forester, 2.0л, 2006г., ISO-14230-4 (KWP-2000)
  • Suzuki Grand Vitara, 2.7л, 6цил., H27A, 2002г.
  • Toyota Camry, 2.0л, 2004г., ISO-9141-2
  • Toyota Corolla, 1.6л, 2004г., ISO-9141-2
  • Toyota RAV4, 2.0л. VVT-i, 2001г., ISO-9141-2
  • Toyota Yaris, 1.0л. 1SZ-FE, 2002г., ISO-9141-2
  • Volvo S80, 2.4л., 2002г., ISO-9141-2
  • Газель, Волга с двигателем Chrysler, J1850 VPWM*
  • Ford Mondeo 1.8л., 2002г., J1850 PWM*
  • Ford Focus II 1.6л., 2006г., CAN*

* - Только с адаптером "USB-ECU AS 1/2"

«АВТОАС-СКАН» с программным модулем «DAEWOO/CHEVROLET»

«АВТОАС-СКАН» с программным модулем «DAEWOO/CHEVROLET» позволяет проводить диагностику автомобилей производства DAEWOO/CHEVROLET, UZ-Daewoo и ТаГАЗ (Донинвест)

«АВТОАС-СКАН» с программным модулем «HYUNDAI»

позволяет проводить диагностику автомобилей производства HYUNDAI

Программный модуль «KIA»

позволяет проводить диагностику распространенных моделей автомобилей производства KIA

Программный модуль «SSANG YONG»

«АВТОАС-СКАН» с программным модулем «SSANG YONG» позволяет проводить диагностику распространенных моделей автомобилей производства Ssang Yong

Программа "АВТОАС-СКАН" с модулем "VAG"

позволяет тестировать различные системы автомобилей концерна VOLKSWAGEN AG (VAG - VW, Audi, Skoda, Seat) 1989 - 2009 г. выпуска, через последовательный диагностический интерфейс ЭБУ типа K-Line по протоколам KW-1281 и NEW! KWP-2000. К ним относятся: система управления двигателем (СУД), ABS, автоматическая трансмиссия, инструментальная панель, подушки безопасности, климат-контроль, всего более 32 систем.

«АВТОАС-СКАН» с программным модулем «FORD»+ "MAZDA"

позволяет проводить диагностику распространенных моделей автомобилей производства Ford

«АВТОАС-СКАН» с программным модулем «OPEL»

позволяет проводить диагностику систем управления двигателем автомобилей производства OPEL

«АВТОАС-СКАН» с программным модулем «RENAULT»

позволяет проводить диагностику распространенных моделей автомобилей производства Renault

«АВТОАС-СКАН» с программным модулем «TOYOTA»

позволяет проводить диагностику распространенных моделей автомобилей производства Toyota/Lexus

АВТОАС-СКАН» с программным модулем «SUBARU»

позволяет проводить диагностику распространенных моделей автомобилей производства Subaru

«АВТОАС-СКАН» с программным модулем «CHERY»

«АВТОАС-СКАН» с программным модулем «CHERY» позволяет проводить диагностику автомобилей производства CHERY (Китай, ТАГАЗ)

«АВТОАС-СКАН» с программным модулем «NISSAN»

«АВТОАС-СКАН» с программным модулем «NISSAN» позволяет проводить диагностику распространенных моделей автомобилей производства Nissan

Основные режимы работы программы-сканера «АВТОАС-СКАН»:

Ниже приведено краткое описание основных режимов программы-сканера «АВТОАС-СКАН» используемых при диагностике большинства автомобилей и их систем: ВАЗ, ГАЗ, УАЗ, ИЖ, ЗАЗ, Daewoo/Chevrolet, Hyundai, Kia, Ford, Opel, Renault, Subaru, Chery*. Более подробное описание Вы найдете в руководствах пользователя программы опубликованных на странице технической поддержки.

* - описание режимов «АВТОАС-СКАН» при диагностике автомобилей группы VAG и OBD-II приведены на отдельных страницах в силу специфики этих диагностических протоколов.

Считывание, расшифровка и стирание кодов неисправностей - в этом режиме осуществляется считывание и обнуление кодов неисправностей (ошибок) регистрируемых ЭБУ диагностируемой системы. На экран выводятся цифровые коды ошибок, типы обнаруженных ошибок (текущие, сохраненные) и их расшифровка.

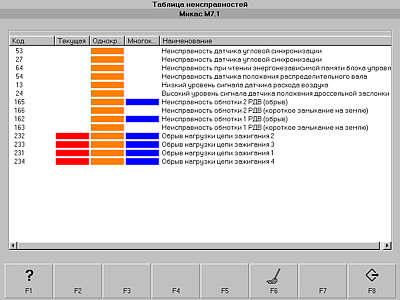

Считывание кодов ошибок

Контроль параметров** - отображение параметров работы системы, контролируемых ЭБУ в режиме реального времени. Программа позволяет просматривать параметры в цифровом и графическом виде. Смотрите также описание дополнительных режимов «Допусковый контроль», «Сканер+Газоанализатор», «График функции «Х=f(Y)» в руководствах пользователя.

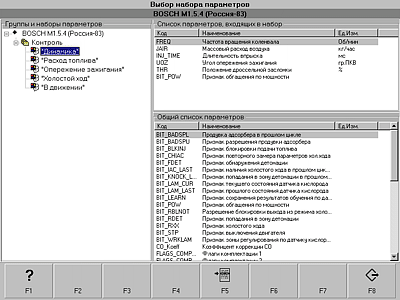

Выбор параметров и формирование их в группы для последующего просмотра

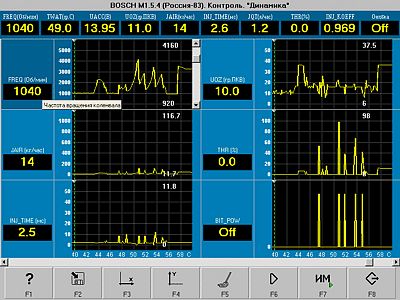

Просмотр параметров в виде графиков

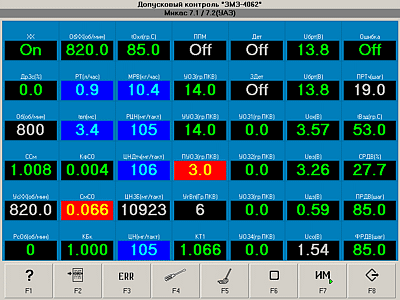

Табло параметров. Допусковый контроль.

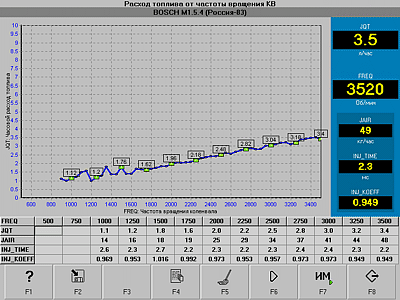

График функции «Х=f(Y)». Зависимость расхода топлива от частоты вращения коленчатого вала.

Управление, тесты ИМ** - управление исполнительными механизмами диагностируемой системы для проверки их работоспособности. В зависимости от типа ЭБУ и диагностируемой системы, программа позволяет: включать/выключать форсунки, катушки зажигания, реле бензонасоса, реле вентилятора, индикатор "CHECK ENGINE", управлять регулятором холостого хода и т. д. Одновременно с управлением ИМ программа позволяет контролировать выбранные параметры работы системы в цифровом или графическом виде.

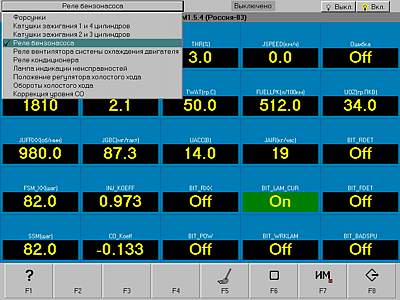

Меню выбора исполнительных механизмов

Изменение настроек, адаптация, сброс ЭБУ, сброс адаптаций ЭБУ** — указанные режимы доступны в программе , если поддерживаются системами самодиагностики самих ЭБУ, например: Январь 5.1, МИКАС 7.1, МИКАС 10.3 позволяют корректировать и запоминать новые настройки некоторых рабочих параметров (коэффициент коррекции СО, смещение УОЗ); МИКАС 11ЕТ позволяет проводить адаптацию электронной дроссельной заслонки; MR-140 (Delphi) - адаптацию сигнала датчика положения коленчатого вала двигателя и т. д.

Просмотр паспортных, идентификационных данных ЭБУ** - режим считывания сведений об ЭБУ диагностируемой системы (заводской номер ЭБУ, версия прошивки и т.д.)

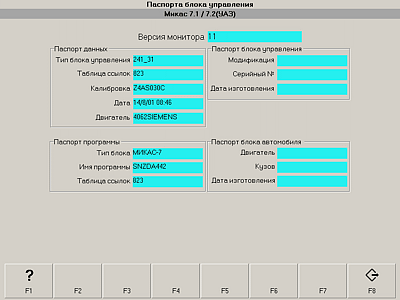

Просмотр паспортных данных ЭБУ

Автоопределение типа ЭБУ** — для автомобилей ВАЗ, ГАЗ, УАЗ, ЗАЗ программа позволяет в автоматическом режиме определить тип ЭБУ электронной системы управления двигателем и настроиться на работу с ним.

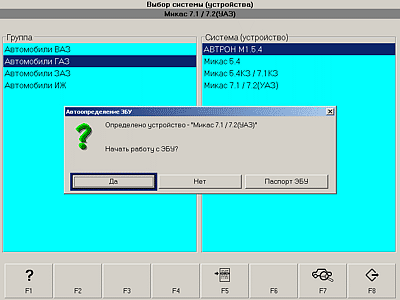

Автоопределение типа ЭБУ

Сохранение результатов диагностики в базу данных программы — программа «АВТОАС-СКАН» позволяет позволяет сохранять коды обнаруженных неисправностей и мгновенное значение текущих параметров работы системы в базу данных программы, с привязкой к конкретному автомобилю и автовладельцу, в виде текстовых отчетов для последующего просмотра и распечатки. Так же предоставляется возможность сохранять графики параметров работы системы (до 40 сек) с последующим просмотром.

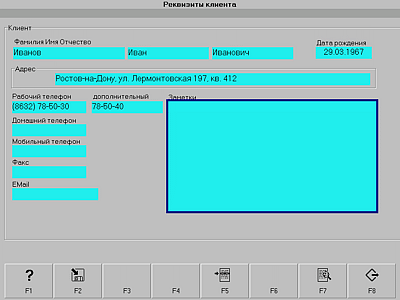

Клиентская база. Реквизиты клиента.

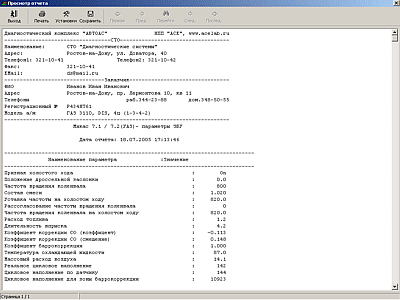

Клиентская база. Текстовый отчет результатов диагностики.

** - режимы доступны не для всех типов ЭБУ, диагностируемых систем, подробнее см. в таблицах поддерживаемых автомобилей и систем на страницах посвященных отдельным программным модулям «АВТОАС-СКАН». ов ("Коды неисправностей ЭБУ", "Параметры ЭБУ")

АВТОАС-СКАН - программный модуль Daewoo/Chevrolet
Для диагностики автомобилей Daewoo, Chevrolet, UZ-Daewoo, ТаГАЗ (Донинвест)
3 800
АВТОАС-СКАН - программный модуль Fiat/Iveco/PSA
Для диагностики легких коммерческих автомобилей Fiat, Iveco, Citroen, Peugeot
3 800
АВТОАС-СКАН - программный модуль FORD+MAZDA
Для диагностики легковых и легких коммерческих автомобилей FORD, MAZDA
3 800
АВТОАС-СКАН - программный модуль Fuso
ля диагностики двигателей коммерческих автомобилей Mitsubishi Fuso Canter
3 800
АВТОАС-СКАН - программный модуль Hyundai
Для диагностики легковых и коммерческих автомобилей HYUNDAI
3 800
АВТОАС-СКАН - программный модуль KIA
Для диагностики автомобилей KIA
3 800
АВТОАС-СКАН - программный модуль Nissan
Для диагностики автомобилей Nissan
3 800
АВТОАС-СКАН - программный модуль OBD-II
Для диагностики двигателей и АКПП а/м выпущенных для США (с 1996г.), для ЕС (с 2001г.) по протоколу OBD-II и EOBD. ВСЕ протоколы ISO 9141-2, ISO 14230-4, J1850PWM, J1850VPWM, CAN (IS0 15765-4)
3 800
АВТОАС-СКАН - программный модуль OPEL
Для диагностики автомобилей OPEL
3 800
АВТОАС-СКАН - программный модуль Renault
Для диагностики автомобилей Renault
3 800
АВТОАС-СКАН - программный модуль Ssang Yong
Для диагностики автомобилей Ssang Yong, ТаГАЗ
3 800
АВТОАС-СКАН - программный модуль SUBARU
Для диагностики автомобилей Subaru
3 800
АВТОАС-СКАН - программный модуль Toyota
Для диагностики автомобилей Toyota
3 800
АВТОАС-СКАН - программный модуль VAG
Для диагностики автомобилей VOLKSWAGEN AG (VW, Audi, Skoda, Seat, Porsche и др.) 1989 - 2014 !! г.в.
3 800
АВТОАС-СКАН - программный модуль ВАЗ
Для диагностики всех моделей ВАЗ. Все модели, все функции диагностики
3 600
АВТОАС-СКАН - программный модуль ГАЗ+УАЗ
Для диагностики всех моделей ГАЗ и УАЗ. Все модели, все функции диагностики. Включая диагностику двигателей Cummins ISF Eвро-3/Евро-4 (на уровне дилерского сканера)
3 600
АВТОАС-СКАН - программный модуль Сhina
Для диагностики автомобилей ВYD, Chery, Geely, Great Wall, Haima, Lifan, ТаГАЗ
3 800
АВТОАС-СКАН-FULL - Пакет 21 прог. модулей
Комплект программных модулей: «ВАЗ», «ГАЗ», «УАЗ», «ЗАЗ», «ИЖ», «Daewoo/Chevrolet», «Hyundai», «KIA», «Ssang Yong», «Opel», «Renault», «VAG», «Ford», «Fiat/Iveco/PSA», «Fuso», «Toyota», «Mazda», «Nissan», «Subaru», «China», «OBD-II»
19 900
АВТОАС-СКАН-INO - Пакет 16 прог. модулей
Комплект программных модулей: «Daewoo/Chevrolet», «Hyundai», «KIA», «Ssang Yong», «Opel», «Renault», «VAG», «Ford», «Fiat/Iveco/PSA», «Fuso», «Toyota», «Mazda», «Nissan», «Subaru», «China», «OBD-II»
18 900
АВТОАС-СКАН-RUS - Пакет 6 прог. модулей
«ВАЗ», «ГАЗ», «УАЗ», «ЗАЗ», «ИЖ», «OBD-II».
4 000
Кабель диагностический CAN 24
для подключения к линиям среднескоростной шины MSCAN и низкоростной шины SWCAN в разъеме диагностики OBD-II автомобилей Chevrolet, Opel, Ford, Mazda.
990
Кабель диагностический K-Line 24
для подключения к разъему диагностики ГАЗ ABS BOSCH 5.3, Chery Amulet, Kia с 20-контактным диагностическим разъемом, Hyundai ABS/SRS и т.д.
990
Кабель диагностический OBD-II 24
для подключения к диагностическому разъему типа ОВD-II (16-контактная колодка диагностики): а/м ВАЗ, ГАЗ, УАЗ, КАМАЗ, МАЗ, VAG c 1995 г., Opel c 1996 г., Renault, Hyundai, Daewoo/Chevrolet, Kia, Chery, Ford, Mazda, Subaru, Toyota, Ssang Yong и др.
1 890
Кабель диагностический OPEL 24
для подключения к диагностическому разъему а/м OPEL (10-контактная колодка диагностики)
1 350
Кабель диагностический VAG 24
для подключения к диагностическим разъемам а/м VAG (VW, Audi) до 1995 г
1 350
Кабель диагностический ВАЗ 24
для подключения к разъему диагностики старых моделей ВАЗ и DAEWOO (12-контактная колодка диагностики).
1 350
Кабель диагностический ГАЗ 24
для подключения к разъему диагностики автомобилей ГАЗ, УАЗ (12-контактная колодка диагностики)
1 350
Кабель диагностический ГАЗ Steyr 24
для подключения к разъему диагностики а/м ГАЗ с дизельным двигателем ГАЗ-560 (VDO Steyr) Штаер
1 650
Переходник DB15-CANR
для подключения к шине CAN двигателей Cummins ISF2.8 Евро-3 (Газель) без нагрузочного сопротивления 120 Ом.
790
Переходник DB15-D4DD
для подключения к диагностическому разъему автомобилей HYUNDAI County, HD-65, HD-78 с дизельным двигателем D4DD CRDI Евро-3
790
