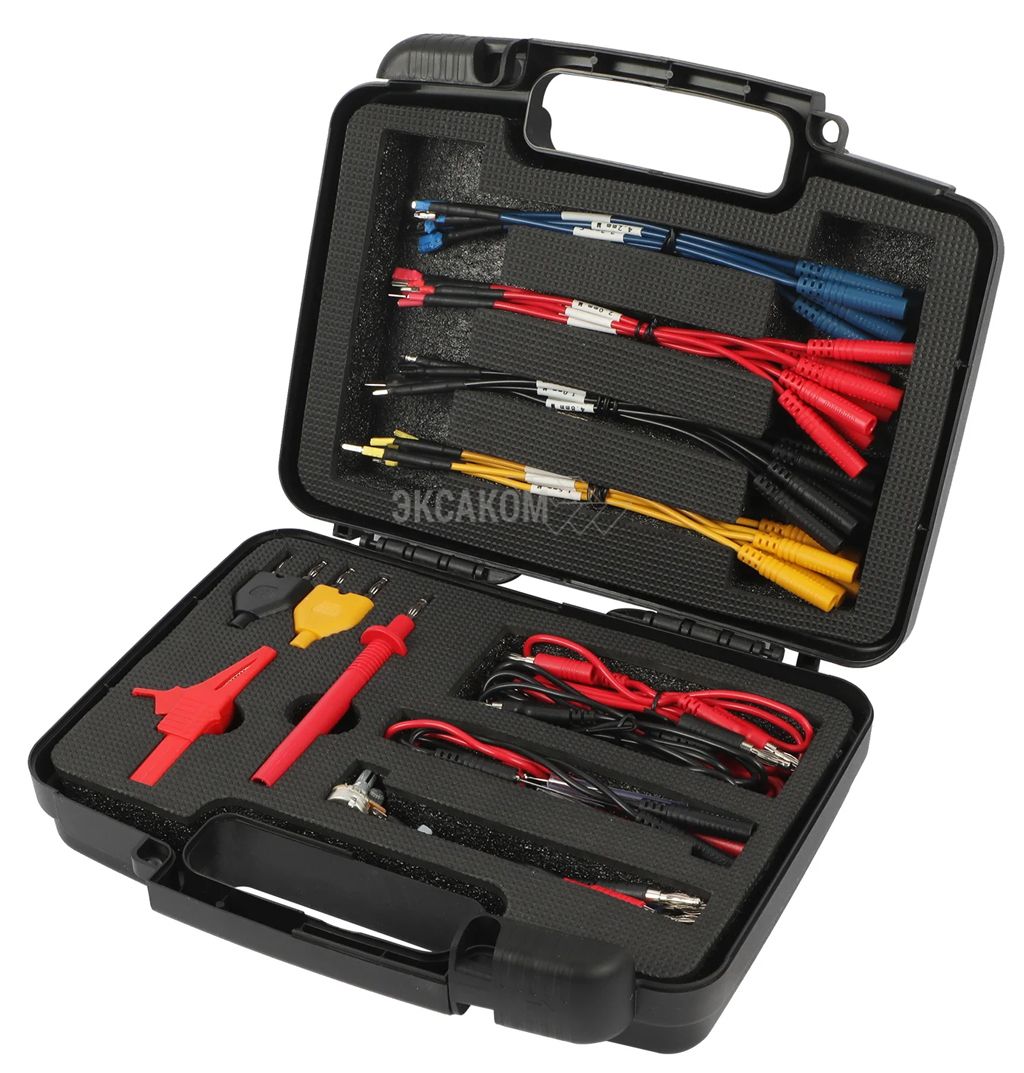

ADD8105 Набор коннекторов для мультиметров многофункциональный 95 предмета

Набор щупов специально разработан для подключения к различным электрическим и электронным компонентам автомобильной электроники для совместного использования с различными мультиметрами, тестерами, осциллографами, мотортестерами и другими измерительными приборами.

Набор щупов можно использовать с измерительными приборами для измерения входных и выходных сигналов автомобильных электронных систем управления.

Уникальность набора - щупы представляют собой самые распространенные Pin (контакты), использующиеся в автомобильной проводке.

В наборе различные контакты для плоских и круглых разъемов, зажимы, иглы, щупы позволят подключится практически к любому электрическому элементу,   таким как- датчики, разъемы,  блоки и прочее.

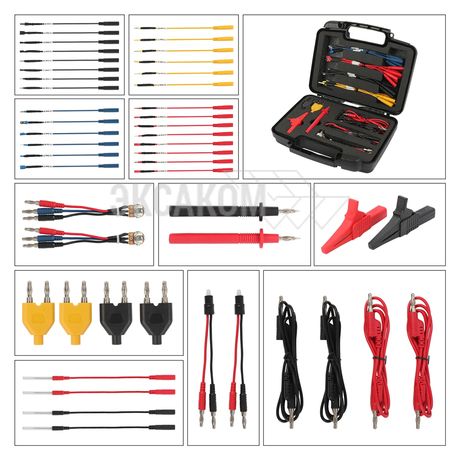

Комплектация набора ADD8105:

Наименование	Кол-во	Рисунок	Описание
Потенциометр 5кОм (резистор с переменным сопротивлением)	2		Многие автомобильные электронные компоненты оснащены переменным сопротивлением (датчик температуры охлаждающей жидкости, датчик температуры воздуха, датчик температуры масла). Это приспособление предназначено для настройки переменных сопротивлений.
Светодиодный стробоскопический датчик	2		2-цветный светодиод, реагирующий на смену полярности сигнала. При переключении сигнала меняется цвет диода.
Имитатор устройства SRS	2		После аварии требуется замена устройств пассивной безопасности (SRS). Имитатор необходим для проверки исправности системы пассивной безопасности перед подключением новых подушек безопасности и др. Имитатор перегорает, если ток в электроцепи превышает 0,25А.
Зажимы типа "Крокодил"	2		Зажимы для тестирования, используются совместно с щупом и удлинителем.
Щуп	2		Щуп для тестирования, используется совместно с зажимами типа "крокодил" и удлинителем.
Прокалыватель проводов с иглой	2		Для подключения к электропроводке автомобиля.
Иглообразный щуп	4		Во избежание повреждений необходимо следить за углом наклона щупа. Выполнен из прочной углеродистой стали.
Переходник-разветвитель	2		Разветвитель (1разъем  на 2 разъема) с продольными подпружинивающими контактами втулочно-штыревого типа.
Переходник	4		Одни к (1разъем к 1 разъему) с продольными подпружинивающими контактами втулочно-штыревого типа.
Круглые контакты	26		1,5 мм (втулочно-штыревой) + втулочный разъем с продольными подпруж. контактами 2,0 мм (втулочно-штыревой) + втулочный разъем с продольными подпруж. контактами 3,5 мм (втулочно-штыревой) + втулочный разъем с продольными подпруж. контактами 4,0 мм (втулочно-штыревой) + втулочный разъем с продольными подпруж. контактами
Плоские контакты	46		0,8 мм (втулочно-штыревой) + втулочный разъем с продольными подпруж. контактами 1,2 мм (втулочно-штыревой) + втулочный разъем с продольными подпруж. контактами 2,0 мм (втулочно-штыревой) + втулочный разъем с продольными подпруж. контактами 2,5 мм (втулочно-штыревой) + втулочный разъем с продольными подпруж. контактами 3,0 мм (втулочно-штыревой) + втулочный разъем с продольными подпруж. контактами 5,0 мм (втулочно-штыревой) + втулочный разъем с продольными подпруж. контактами 6,0 мм (втулочно-штыревой) + втулочный разъем с продольными подпруж. контактами

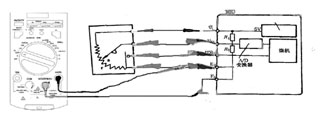

Примеры использования измерительных щупов

Тестирование различных электронных сигналов, при определенных обстоятельствах работы механизма.

1. Отсоедините разъем от ЭБУ;
2. Подсоедините с помощью дополнительных кабелей (входят в комплект) к источнику сигнала и к исполнительному элементу (см. распиновку разъема);
3. Подсоедините к тестовым проводам мультиметр или тестер и проведите необходимые измерения;
