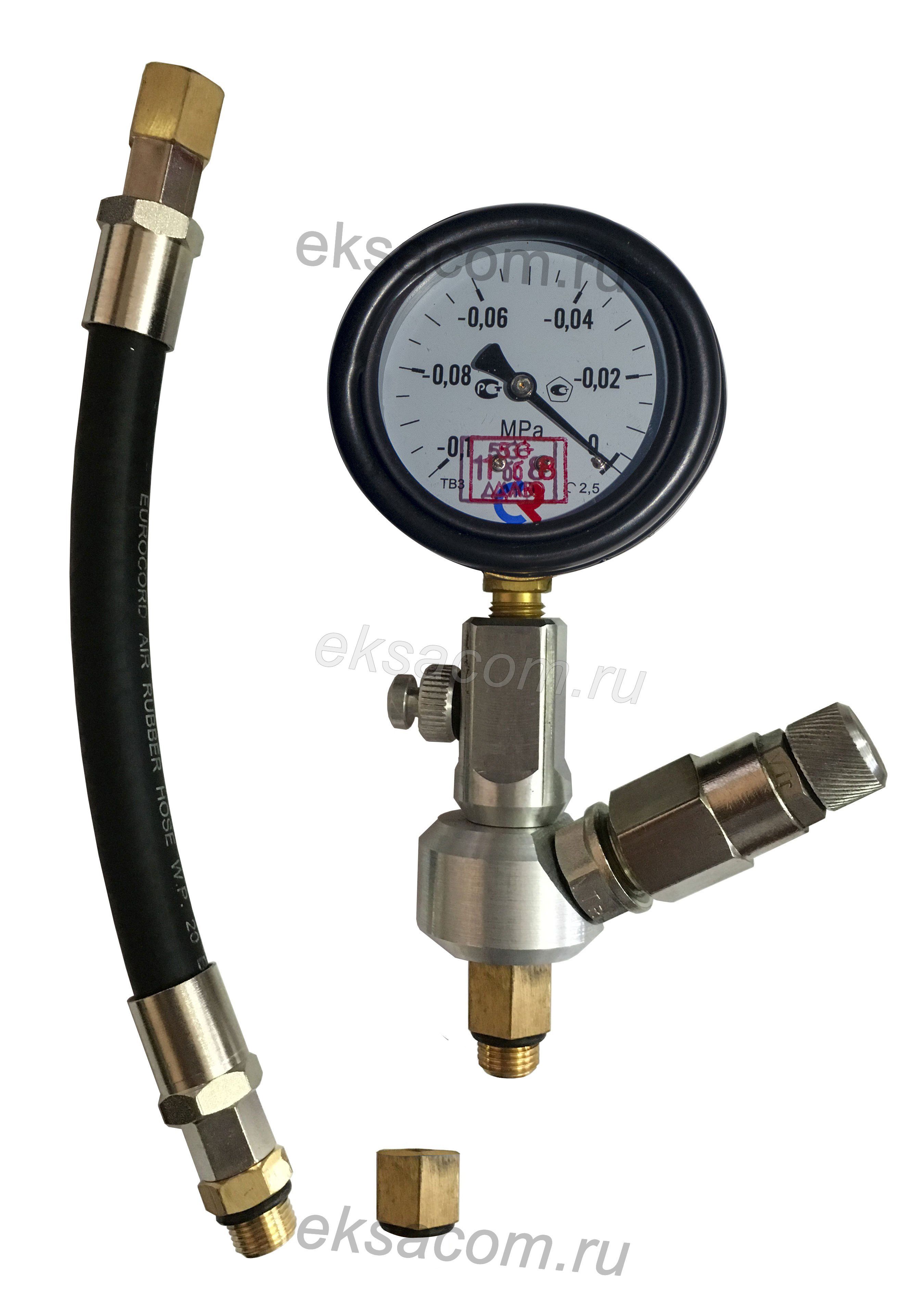

АГЦ-2 Анализатор герметичности цилиндров бензиновых и дизельных двигателей

Прибор АГЦ (анализатор герметичности цилиндров) предназначен для обслуживания двигателей внутреннего сгорания (бензиновых или дизельных), позволяет:
- дифференцированно и достоверно определять состояние ЦПГ любого двигателя внутреннего сгорания,
- контролировать состояние цилиндров, поршней, поршневых колец, впускных и выпускных клапанов.
- определять техническое состояние колпачков, степень износа гильз, закоксовывания поршневых колец и неисправности клапанов газораспределения.
Все измерения проводятся без разборки двигателя через свечные или форсуночные отверстия во время «прокрутки» двигателя стартером или пусковым устройством.

Анализатор герметичности цилиндров

Известные методы диагностирования цилиндропоршневой группы (ЦПГ) можно свести к трем основным:

Оценка состояния ЦПГ по расходу картерных газов имеет недостаточную точность, обусловленную влиянием утечек газов через сальниковые уплотнения. Свести к минимуму влияние утечек возможно лишь при принудительном отсасывании газов из картера для обеспечения в нем атмосферного давления при измерении расхода, что весьма трудоемко. На показания индикатора влияет также уровень вибрации двигателя внутреннего сгорания (ДВС).

Кроме того, данный метод не позволяет отдельный неисправный цилиндр и, тем более, определить первопричины снижения работоспособности ЦПГ, а к утечкам через клапан вообще нечувствителен.

Принцип «пневмокалибратора» позволяет выявлять конкретный неисправный цилиндр.

Поршень проверяемого цилиндра, выставляется при медленном прокручивании коленчатого вала на рабочий такт сжатия или расширения (при перекрытых клапанах). В цилиндр подается сжатый воздух и по времени падения давления оценивается пневмоплотность цилиндра. Данный метод может быть реализован только в стационарных условиях при наличии источника сжатого воздуха.

Недостатки метода:
необходимо выставить поршень хотя бы в две позиции – на середине и в конце такта сжатия. Технически проделать эту операцию довольно сложно, особенно если двигатель оснащен АКПП. Во-вторых, при проверке последних цилиндров мы получим худшие результаты, в следствие утечки к моменту проверки части масла в картер. В-третьих, достоверно можно оценить только утечки в клапанах по повышенной интенсивности падения давления и наличию «свиста» во впускном или выпускном коллекторах. О состоянии колец или износе гильзы этот метод достоверно не указывает.

Замер компрессии:
– самый популярный метод диагностики среди автомехаников. Положительные качества его очевидны – простота, доступность, универсальность. Однако этот метод позволяет лишь определить наличие или отсутствие компрессии в цилиндре. Одним замером практически невозможно разделить утечки связанные с не герметичностью клапанов или компрессионных колец. Приходится производить два замера компрессии по цилиндру с закрытой и полностью открытой дроссельной заслонкой или добавлять 3-5 мл масла для усиления масляного клина сопряжении компрессионное кольцо – гильза. Кроме того, на показатели компрессии влияют пусковые обороты коленчатого вала и температура. При разряженном аккумуляторе потеря компрессии составляет в среднем 0,1-0,2 МПа. Помимо этого, на показатели компрессии изношенной ЦПГ сильно влияет излишнее количество масла или топлива и цилиндре, сопротивление во впускном патрубке, температура масла паразитный объем переходного устройства и т.д. В самом щадящем варианте методическая погрешность оценки ЦПГ по давлению сжатия (компрессия) составляет не менее 30%.

Диагностирование состояния элементов ЦПГ при помощи Анализатора Герметичности Цилиндров АГЦ-2.

1. Полный вакуум (-Р1) и остаточный вакуум (-Р2).

Величину максимального разряжения в цилиндре, которое способна создать ЦПГ, называют полным (полезным) вакуумом (-Р1). Благодаря эффекту масляного клина, величина полного вакуума при удовлетворительном состоянии гильзы цилиндра и герметичности клапанов не бывает ниже определенного значения (-Р1min) для каждого типа ДВС и практически не зависит от состояния поршневых колец. Поэтому в зависимости от величины полного вакуума (-Р1) мы можем сделать вывод о состоянии гильзы цилиндра (эллипсность, наличие задиров).

Величину потерь давления рабочего тела в цилиндре ДВС при максимальном давлении в цилиндре называют остаточным (паразитным) вакуумом (-Р2). При удовлетворительном состоянии гильзы цилиндра и герметичности клапанов величина остаточного вакуума характеризует состояние поршневых колец – степень износа, залегание (закоксовка), поломку перемычек на поршне, поломку колец. Пневмоплотность закрытия клапанов, а также наличие трещин в днище поршня, в головке блока ДВС в большей мере влияет на значение величины соотношения Р1/Р2, соответственно в случае пониженного значения величины Р1/Р2 от номинально допустимых, можно выявить неполадки, связанные с клапанами, трещинами в деталях. Причем степень расхождения с номинальными значениями Р1/Р2 позволяет разделить негерметичность клапанов или же трещины в деталях.

2.     Преимущества вакуумного метода диагностики перед существующими методиками диагностирования состояния ЦПГ.

На основе представленных нормативных значений рассчитаем информативность и методическую погрешность метода на примеребензинового ДВС. Итак, диапазон изменения параметра 0,84-0,17=0,67 (кгс/см2), соответственно информативность 0,67/0,84=80%. Абсолютная методическая погрешность находится в пределах 0,04 (кгс/см2), а относительная 0,04/0,67=6%. В сравнении с методической погрешностью (30%) и информативностью (» 20%) компрессометра вакуумный метод выглядит гораздо предпочтительней, т.к. позволяет не только «распознавать» неисправность, но и прогнозировать остаточный ресурс.

Основные преимущества перед существующими методами диагностики:

• Простота. Не требуется длительной диагностики и дорогостоящего оборудования.
• Доступность. Сравнительно низкая стоимость плюс отсутствие необходимости в дополнительном оборудовании делают АПЦ/АГЦ-2 доступным для любого автомеханика.
• Достоверность. Методика основана на естественных условиях работы элементов ЦПГ и поэтому снижается влияние субъективных оценок и косвенных признаков.
• Надежность. Простота конструкции и отсутствие сложных систем анализа снижает количество отказов и ошибок.

Данная методика разработана ГОСНИТИ (Государственный научно-исследовательский институт ремонта и эксплуатации автотракторной техники), владельцы патента на «Способ диагностирования цилиндропоршневой группы двигателя внутреннего сгорания» № 2184360 – Николай Тихонович Иванов, Виктор Анатольевич Чечет, Юлия Анатольевна Чечет.

2.1. Замеры величин (-Р1) и (-Р2).

Замер полного вакуума (-Р1). При движении поршня вверх на такте сжатия (Рис. 1) рабочее тело через редукционный клапан практически полностью выталкивается из камеры сгорания в атмосферу. Далее после ВМТ поршень начинает двигаться вниз, редукционный клапан закрывается, и в цилиндре создается разряжение. Посредством вакуумного клапана фиксируется максимальное значение разряжения, которое способна создать ЦПГ двигателя в данном цилиндре. Значение величины полного вакуума (-Р1) фиксируется на вакуумметре.

Рис.1 Схема замера полного вакуума (-P1).

Замер остаточного вакуума (-Р2).

Если при движении поршня вверх (Рис. 2) на такте сжатия надпоршневое пространство будет перекрыто, т.е. в камере сгорания будет нагнетаться максимальное давление, то часть рабочего тела через поршневые кольца будет проникать в картер двигателя, соответственно масса рабочего тела в начале такта сжатия в конце такта рабочего хода будет уменьшаться на величину утечек Dm через поршневые кольца. Эта величина на рис.2 обозначена как h. Соответственно, не доходя h до НМТ в цилиндре будет возникать разряжение, которое фиксируется вакуумным клапаном и величина которого снимается с показания вакуумметра.

Рис. 2 Схема замера остаточного вакуума (-P2).

Во время замера (-Р2) прибором АГЦ необходимо, перед тем, как начать вращение КВ, нажать на кнопку сброса и держать 2-3 сек. после начала вращения КВ. Отпустив кнопку сброса, отследить значение (-Р2). Это необходимо делать потому, что во время остановки двигателя до подключения АГЦ к цилиндру поршень может находиться выше НМТ на такте сжатия, т.е. начал движение вверх, или при движении вниз на рабочем ходе не опустился до НМТ. Если не открывать клапан сброса в этих ситуациях, то вакуумный клапан зафиксирует часть значения полного вакуума (-Р1), что как правило, значительно больше по величине, чем значение остаточного вакуума (-Р2). Более того, в процессе замера (-Р2) рекомендуется несколько раз подряд сбросить показания нажатием кнопки сброса для подтверждения значения (-Р2), зафиксированного на вакуумметре, в процессе вращения КВ.

2.2. Анализ состояния ЦПГ по величинам значений (-Р1) и (-Р2).

Как было отмечено выше, минимальное значение полного вакуума при плотно закрытых клапанах не зависит от состояния поршневых колец благодаря эффекту «масляного клина». В свою очередь, величина (-Р2) при плотно закрытых клапанах отражает количество утечек через поршневые кольца, т.е. характеризует пневмоплотность поршневых колец. Пневмоплотность закрытия клапанов, а также наличие трещин, влияет на величину (-Р1) и (-Р2) одновременно. Экспериментальные исследования, подкрепленные большим статистическим материалом, позволили обосновать основные нормативные значения показателей (–Р1) и (–Р2) для дизельных и бензиновых двигателей.

	Номинальное значения, кгс/см2		Предельные значения кгс/см2
ДВС	Гильза - Р1	Кольца - Р2	Гильза - Р1	Кольца - Р2	Клапан - Р1
Дизель	0,89-0,94	0,14-0,17	0,78	0,25	0,65
Бензин А-92	0,80-0,84	0,17-,0,20	0,75	0,32	0,60
Бензин А-80	0,80-,082	0,18-0,20	0,72	0,36	0,60

Для удобства диагностики составлены диаграммы состояния ЦПГ для различных типов двигателей.

На «Диаграмме состояния элементов ЦПГ», учитывая выше изложенные толкования, выделены зоны состояния элементов ЦПГ в зависимости от значений (-Р1) и (-Р2).
Зная значения (-Р1) и (-Р2) в конкретном цилиндре и сопоставив значения с «Диагностической диаграммой» можно быстро и достоверно оценить состояние элементов ЦПГ.

Производитель: Россия
Гарантия: 12 месяцев
