Активный универсальный датчик E+H для АВТОАС-ЭКСПРЕСС 2МK3 / 2М

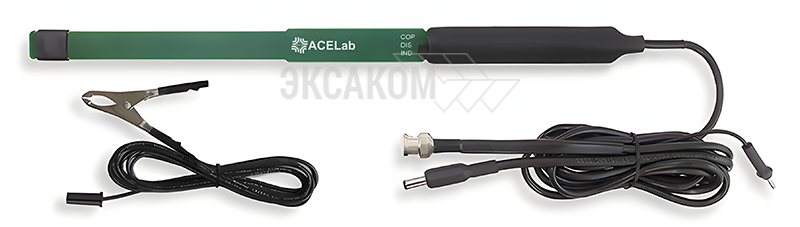

Универсальный датчик E+H

• Универсальный датчик E+H предназначен для бесконтактного контроля формы сигналов в электрических цепях системы зажигания, а также других элементов системы управления ДВС. Датчик имеет встроенный усилитель и регистрирует электрическую (Е) или магнитную (Н) составляющую электромагнитного поля.

• Универсальный датчик E+H может быть использован совместно с компьютерными USB-приставками (мотор-тестерами) «АВТОАС-ЭКСПРЕСС 2МK3» и «АВТОАС-ЭКСПРЕСС 2М» взамен штатных «Ёмкостного экспресс датчика» и «Индуктивного экспресс датчика», а также вместо «Активного экспресс датчик зажигания».

Универсальный датчик E+H

В зависимости от положения переключателя, датчик работает в следующих режимах:

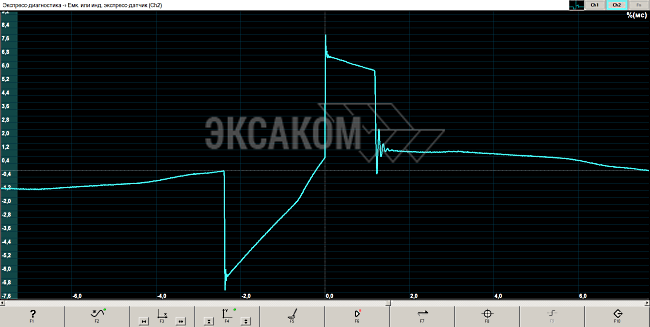

• "СОР" - высокая чувствительность, для бесконтактной регистрации формы сигнала искрообразования индивидуальных катушек зажигания, а также контроля формы импульсных сигналов, с размахом от 3...5 Вольт, в проводах исполнительных механизмов и датчиков;

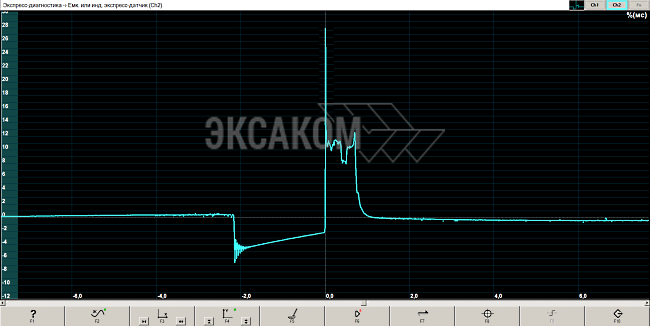

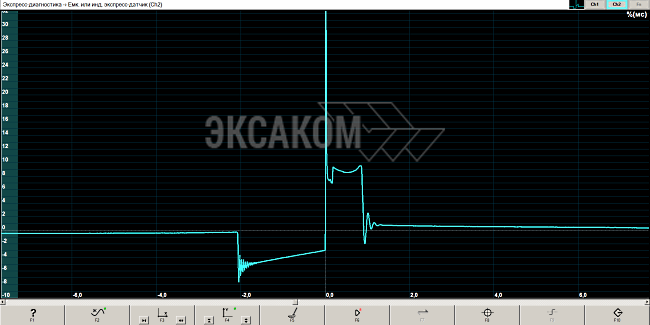

• "DIS" - низкая чувствительность, для бесконтактного контроля формы сигнала искрообразования в высоковольтных проводах системы зажигания;

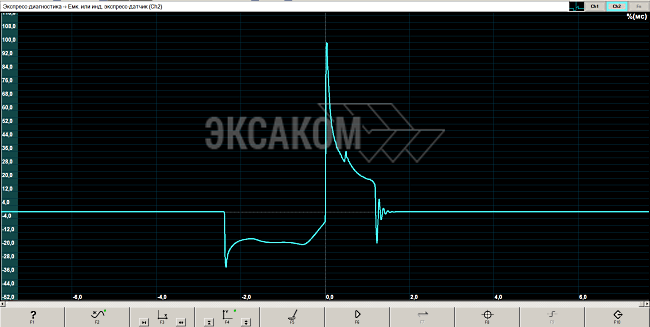

• "IND" - режим индуктивного датчика, для регистрации изменения напряжённости магнитной составляющей электромагнитного поля, формируемого обмотками катушек зажигания и другими источниками.

Переключатель режимов работы датчика

Питание датчика (+5В) осуществляется от компьютерных приставок "АВТОАС-ЭКСПРЕСС 2МK3" и "АВТОАС-ЭКСПРЕСС 2М".

Сигнал индивидуальной катушки зажигания (ИКЗ). Норма.

Сигнал индивидуальной катушки зажигания (ИКЗ). Норма.

• Напряжение питания от «АВТОАС-ЭКСПРЕСС 2M», «АВТОАС-ЭКСПРЕСС 2MK3», В: 5 ± 0.3

• Ток, потребляемый от источника питания, не более, мА: 7.5

• Масса датчика (c кабелем), не более, кг: 0,15

• Размер датчика (без кабеля), не более, мм: 390*24*16

• Длина соединительного кабеля, м: 2,0 +-0,1

• Датчик предназначен для эксплуатации в следующих условиях:

• Температура окружающего воздуха от плюс 5 до плюс 45 град. С

• Относительная влажность воздуха до 85% при температуре 25 град. С.

Комплект поставки и гарантия производителя

В комплект поставки входит:

• Универсальный датчик E+H – 1 шт.

• Провод заземления – 1 шт.

• Гарантийный талон

• Картонная упаковка

Гарантийный срок эксплуатации универсального датчика E+H – 1 год co дня продажи потребителю.
