[00-00000225] Тестер диагностический АСКАН-10 в кейсе

Автосканер АСКАН-10 БАЗОВЫЙ позволяет:

АСКАН-10 Область применения тестеров – диагностика систем управления двигателями при проведении технического обслуживания и ремонта автомобилей техническим персоналом сервисных станций, владельцами автомобилей, а также предприятиями, производящими автомобили с электронной системой управления двигателем (ЭСУД).

Особенностями приборов АСКАН являются отсутствие сменных картриджей – все программные модули прописаны во внутренней памяти, а также возможность получения обновленных версий программных модулей и новых модулей через Интернет без обращения к дилерам, что делает очень удобным использование одного прибора-тестера для обслуживания парка различных автомобилей, в том числе в отдаленных районах.

Широкая номенклатура программных модулей позволяет диагностировать различные системы ЭСУД, а также проводить отдельные тесты автомобиля. Разработанная программа для персонального компьютера (ПК) ASCAN Loader for Windows (ALOADW) позволяет добавить новый, обновить существующий или же удалить ненужный программный модуль, распечатать сохраненные тестером во время сеанса диагностики параметры и неисправности, вести базу данных клиента. Так как тестеры подсоединяются к компьютеру через стандартный интерфейс RS232 или USB, эта процедура не вызывает затруднений даже у начинающего пользователя.

АСКАН-10 - новое поколение диагностических тестеров электронных систем управления двигателями. Тестер сохранил зарекомендовавшую себя конструкцию и внешний вид предшественника - АСКАН-8М, однако изменился внутренне. АСКАН-10 позволяет работать с использованием протоколов CAN, J1850. Тестер имеет увеличенную внутреннюю память с возможностью использования до 100 программных модулей. Расширенные возможности позволяют фиксировать в памяти прибора осциллограммы параметров и переносить их в ПК, сохранять получаемые диагностические данные и составлять базы данных для каждого из диагностируемых автомобилей.

Диагностические тестеры АСКАН-8М и АСКАН-10 имеют герметичный корпус с мембранной тактильной клавиатурой и гибкий кабель для подключения различных автомобильных адаптеров. Тестеры идеально приспособлены к работе в условиях СТО, так как имеют ударопрочные корпуса и устойчивы к воздействию масла, бензина и других технических жидкостей. Сравнительно большой дисплей с возможностью вывода графической информации и звуковой излучатель делают работу с приборами более удобной.

Функциональные возможности:

- Максимальное количество программных модулей - 100
- Фиксирование параметров блока управления, как в виде выходных сигналов датчиков, так и в нормализованном виде
- Запись в память тестера параметров блока управления с дискретностью 0,2 секунды с последующим отображением их в цифровом и графическом виде
- Формирование и вывод на дисплей графиков параметров в реальном масштабе времени с дискретностью 0,2 секунды
- Считывание кодов неисправностей из блока управления, как существующие в настоящий момент, так и занесенных в память БУ
- Удаление из памяти блока управления кодов неисправностей
- Чтение содержащейся в памяти блока управления информации о комплектации системы управления и идентификационной информации об автомобиле и блоке управления
- Управление исполнительными механизмами (реле бензонасоса , реле вентилятора , реле кондиционера, клапаном продувки адсорбера , диагностической лампой «Check Engine» , модулем или катушками зажигания , форсунками и др.)
- Запись в память информации о неисправностях и необходимых значениях параметров для последующей печати
- Запись в память тестера осциллограмм полученных параметров для последующей печати
- Отдельные тесты двигателя (в зависимости от типа модуля): - Прокрутка - Пуск - Динамика двигателя - Механические потери двигателя - Баланс цилиндров
- Отдельные тесты автомобиля (в зависимости от типа модуля): - Разгон автомобиля - Выбег автомобиля - Измерение тормозного пути
- Режим калькулятора
- Графический дисплей
- Самотестирование
- Автоматическое определение типа системы управления
- Программа ASCAN Loader for Windows ( Aloadw )
- Энергонезависимая память

Технические характеристики:

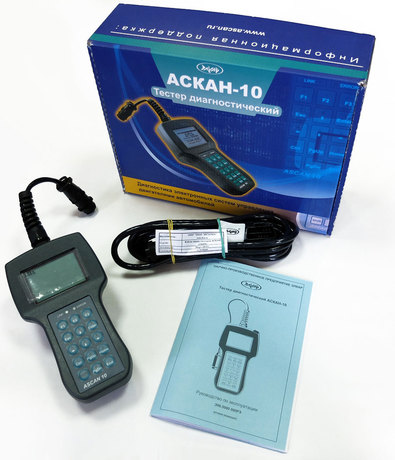

Комплект поставки АСКАН-10 БАЗОВЫЙ:

Тестер диагностический АСКАН-10 с руководством по эксплуатации

Кабель связи ОBD-II (в т.ч.для ВАЗ/ГАЗ/УАЗ, Евро3)

Картонная коробка, паспорт

Комплектация АСКАН-10 БАЗОВЫЙ включает:

• Пакет Автодетектора
  - автоматическое определение типа блока управления (для отечественных автомобилей);
• Пакет ГАЗ
  - диагностика блоков управления МИКАС 5.4/7.1; МИКАС 10/11; МИКАС 11ET, МИКАС 11CR, МИКАС 11 EURO3; МИКАС 12; СОАТЭ; VS5.6; VS8; VDO ГАЗ-560 (STEYR); Волга с двигателем Крайслер
• Пакет ВАЗ
  - диагностика блоков управления GM ISFI-2S, GM EFI-4, ITMS-6, ЯНВАРЬ 4/5.1/5.1.1/ 7.2; МИКАС 10/11; BOSCH M1.5.4/1.5.4N, MP7.0; BOSCH MP7.9.7; М73; VS 5.1, BOSCH ME17.9.7, М74, ЭМУР; подушки безопасности;
• Пакет УАЗ
  - диагностика блоков управления МИКАС 7.2; МИКАС 10/11; МИКАС 11 EURO3; СОАТЭ; VS5.6; VS8, BOSCH ME17.9.7;
• Пакет ПАЗ
  - диагностика блока управления МИКАС 11V8;
• Пакет OBD II/EOBD
  - диагностика блоков управления по протоколам K-line, CAN и J1850;
• Пакет Daewoo
  необновляемый DAEWOO (Espero, PRINCE, Nexia Cielo, Nexia GLX, Nexia UZ, Leman Racer, Lanos, Nubira, Nubira 2, Leganza, Magnus, Rezzo. (GM Multec, ITMS, IEFI)) - кроме блока MR140!
• Пакет VAG
  необновляемый VAG (AUDI, Skoda, VW, SEAT)

Производитель гарантирует соответствие тестеров АСКАН всем требованиям ТУ 4577-010-45886863-00 при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями и руководством по эксплуатации.

• АСКАН-10 - Паспорт диагностического тестера
• Руководство пользователя
  Модуль Steyr,
  Модуль M11V8 ПАЗ,
  Модуль АБС8 ГАЗ,
  Модуль АБС9 ГАЗ,
  Модуль М20,
  Модуль М230.Е3

• Схемы кабелей

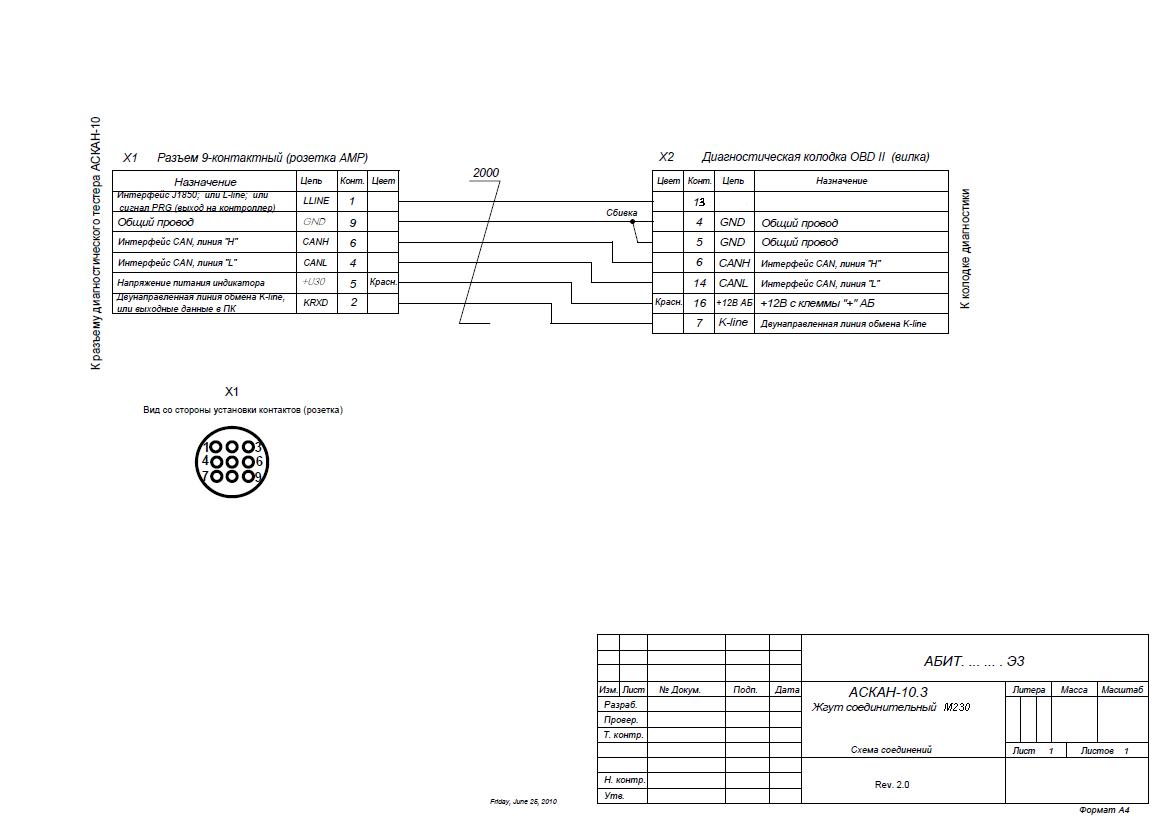

  ПрМ230,
  OBD II J1850-CAN,
  АБС ГАЗ,
  AirBag Lanos,
  Cummins КАМАЗ,
  Адаптер USB,
  Кабель соединительный
• Aload for Windows - это программа для загрузки и обновления диагностических программных модулей тестеров АСКАН
• Драйвер ASCAN-10 USB

Пример работы меню сканера:

Главное меню	Меню ТЕСТЫ	Меню МОДУЛИ
Меню РЕЖИМ	Все параметры	График параметра
Меню СИГНАЛЫ	Входной сигнал	Просмотр записанного параметра
Меню УПРАВЛЕНИЕ ИМ	Окно управления ИМ	Окно ТЕКУЩИЕ НЕИСПРАВНОСТИ
Меню ТЕСТЫ	Окно изменения параметра	Тест ДИНАМИКА ДВИГАТЕЛЯ
