[00-00000320] Комплект АСКАН10 TRUCK V6 (двигатели ЯМЗ)

Автосканер АСКАН-10 Truck (двигатели ЯМЗ) позволяет:

• диагностировать различные системы управления;
• менять прошивку блока управления на новую версию, выпущенную заводом-изготовителем;
• считывать параметры блока управления как в виде выходных сигналов датчиков, так и в нормализованном виде;
• выводить на дисплей графики параметров в реальном масштабе времени;
• записывать в память тестера параметры блока управления с дискретностью 0,2 секунды с последующим отображением их в цифровом и графическом виде;
• считывать коды неисправностей из блока управления, как существующие в настоящий момент, так и занесенные в память;
• стирать из памяти блока управления коды неисправностей;
• считывать содержащуюся в памяти блока управления информацию о комплектации системы управления и идентификационную информацию об автомобиле и блоке управления;
• управлять исполнительными механизмами.

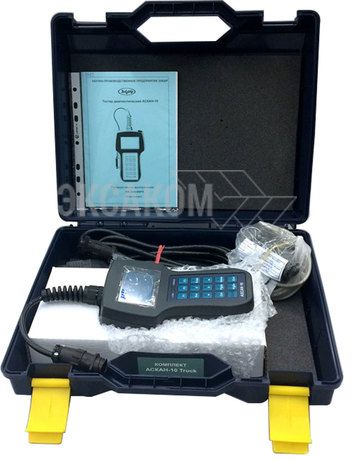

Комплектация АСКАН-10 Truck включает:

Тестер АСКАН-10 Truck (двигатели ЯМЗ)

Адаптер ПрМ230 с кабелем диагностики и разъемом OBDII

Адаптер связи с ПК АСКАН-10 USB

Кейс

Руководство по эксплуатации

* Диагностический модуль МД22 - новое;
* Диагностический модуль М20, М20.21;
* Диагностический модуль М230Е3;
* Диагностический модуль М240;
* Пакет ЯМЗ - диагностика двигателей ЯМЗ 650 с блоком управления EDC7; диагностика двигателей ЯМЗ 651/534/536 с блоком управления EDC7;
* Пакет EDC17 ЯМЗ - диагностика двигателей ЯМЗ с блоком управления BOSCH EDC17;
* Пакет WP - диагностика блоков управления WestPort;
* Пакет EDC7 - диагностика блоков управления EDC7;
* Пакет Cummins - диагностика двигателей Cummins (считывание, расшифровка и сброс неисправностей, некоторые параметры);
* Диагностический пакет системы нейтрализации ОГ МГС;
* Диагностический пакет системы нейтрализации ОГ DINEX;

Основные технические данные и характеристики автосканера АСКАН-10 Truck:

• Напряжение бортовой сети 12 или 24 В;
• Поддерживаемые протоколы обмена физического уровня - ISO 9141. ISO 14230, RS232, SAE J1850, CAN 2.0, USB 1.1;
• Объем памяти для хранения модулей - 8 MB;
• Рабочая температура - от минус 10 до плюс 40 град С

• АСКАН-10 - Паспорт диагностического тестера
• Руководство пользователя
  Модуль Steyr,
  Модуль M11V8 ПАЗ,
  Модуль АБС8 ГАЗ,
  Модуль АБС9 ГАЗ,
  Модуль М20,
  Модуль М230.Е3

• Схемы кабелей
  ПрМ230,
  OBD II J1850-CAN,
  АБС ГАЗ,
  AirBag Lanos,
  Cummins КАМАЗ,
  Адаптер USB,
  Кабель соединительный
• Aload for Windows - это программа для загрузки и обновления диагностических программных модулей тестеров АСКАН
• Драйвер ASCAN-10 USB

Пример работы меню сканера:

Главное меню	Меню ТЕСТЫ	Меню МОДУЛИ
Меню РЕЖИМ	Все параметры	График параметра
Меню СИГНАЛЫ	Входной сигнал	Просмотр записанного параметра
Меню УПРАВЛЕНИЕ ИМ	Окно управления ИМ	Окно ТЕКУЩИЕ НЕИСПРАВНОСТИ
Меню ТЕСТЫ	Окно изменения параметра	Тест ДИНАМИКА ДВИГАТЕЛЯ
