Датчик давления в цилиндре «ДДЦ 16 БАР» для АВТОАС-ЭКСПРЕСС

  • Описание
  • Сопутствующие
Выходной сигнал датчика подается на вход компьютерной приставки «АВТОАС-ЭКСПРЕСС», «АВТОАС-ЭКСПРЕСС М» и отображается на мониторе ноутбука или ПК. Описание применения датчика приведено в подсказке к программе «АВТОАС-ЭКСПРЕСС», режим «Датчик давления в цилиндре». Вызов справки производится с помощью функциональной клавиши F1.

Точность взаимной установки коленчатого и распределительных валов производится на основе контроля местоположения характерных точек и участков графика давления в цилиндре относительно горизонтальной оси угла поворота коленчатого вала двигателя, а так же путем сравнения регистрируемого графика давления с графиком, ранее сохраненным при работе с исправным ДВС аналогичного типа.

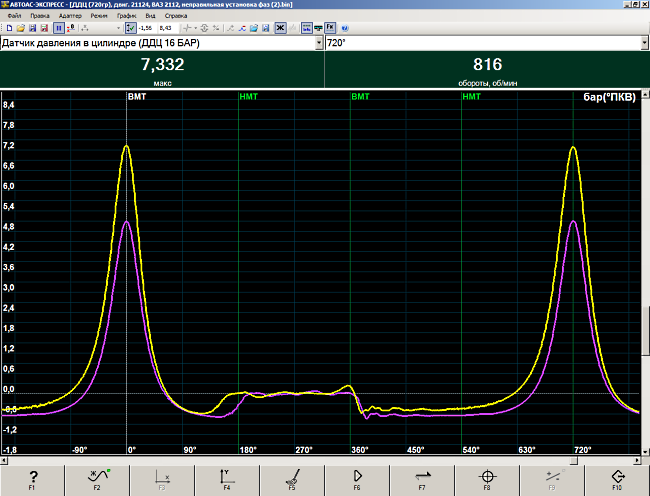

Пример сравнения текущего сигнала (желтый график) с эталонным сигналом

Нарушение пропускной способности каталитического преобразователя определяется по характерному увеличению давления в цилиндре в фазе выпуска из-за повышенного сопротивления выходу отработавших газов.

Максимальный диапазон регистрируемых значений давления (до 18 бар) позволяет измерять не только динамическую компрессию в цилиндре при работающем двигателе, но и компрессию в режиме стартерной прокрутки при полностью открытом дросселе.

С методикой оценки состояния механического состояния ДВС с помощью датчиков давления в цилиндре можно ознакомиться здесь:

http://injectorservice.com.ua/px_sensor.php

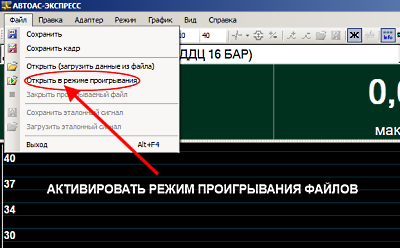

Примеры осциллограмм давления (скачать архив с примерами .rar, 6.2 Мб) «ДДЦ 16БАР» можно посмотреть с помощью программы «АВТОАС-ЭКСПРЕСС» версии 2.6 и новее. Для просмотра примеров выполните "Меню -> Файл -> Открыть в режиме проигрывания". Примеры осциллограмм предоставлены Александром Маракиным, г.Ростов-на-Дону.

Технические характеристики

Датчик давления «ДДЦ 16 БАР»

  • Максимальное рабочее давление (избыточное), МПа: 1,8 (18 бар)
  • Минимальное рабочее давление (разрежение), МПа: - 0, 08 (- 0,8 бар)
  • Максимальное допустимое давление перегрузки, MПа: 3,6 (36 бар)
  • Диапазон выходного напряжения, В: от 0,4 ± 0,15 (- 0,08 бар) до 2,75 ± 0,15 (18 бар)
  • Выходное напряжение при атмосферном давлении 760 мм рт. ст., В: 0,5 ± 0.12
  • Напряжение питания, В: от 9 до 18
  • Ток, потребляемый от источника питания, не более, А: 0.04
  • Масса датчика (без свечных удлинителей и кабеля), не более, кг: 0,15
  • Масса комплекта — датчик давления, два свечных удлинителя, кабель, не более, кг: 0,5
Свечные удлинители изготовлены из стали с антикоррозионным покрытием.

Датчик предназначен для эксплуатации в следующих условиях:

  • Температура окружающего воздуха от плюс 5 до плюс 45 град. С
  • Относительная влажность воздуха до 85% при температуре 25 град . С.
  • Время непрерывной работы датчика при заведенном двигателе - не более 15 минут.
  • Максимально допустимый нагрев корпуса датчика в процессе регистрации графика давления в цилиндре - до 75 град. Цельсия

Комплект поставки

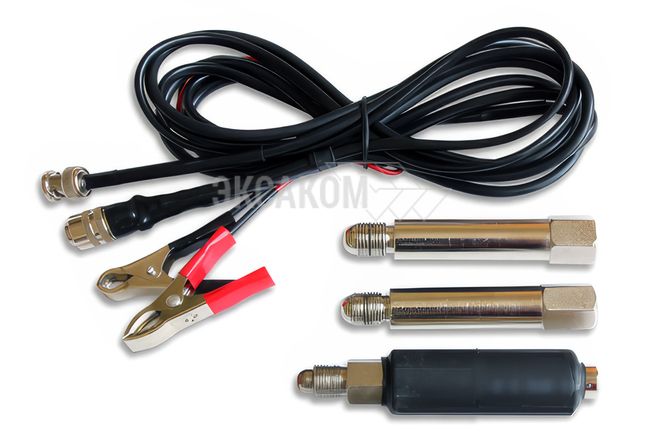

В комплект поставки входят:

  • Датчик давления «ДДЦ 16 БАР» – 1 шт.
  • Кабель – 1 шт.
  • Свечной удлинитель 100мм – 2 шт.
  • Паспорт
  • Гарантийный талон
  • Упаковка

Гарантийный срок эксплуатации датчика давления «ДДЦ 16 БАР» – 1 год co дня продажи потребителю. В течение гарантийного срока предприятие-изготовитель безвозмездно устраняет неисправности, возникшие в датчике, если не были нарушены условия его эксплуатации и не нарушена пломбировка внутри корпуса датчика. Гарантийный срок эксплуатации кабеля датчика – 3 месяца со дня продажи изделия потребителю.
