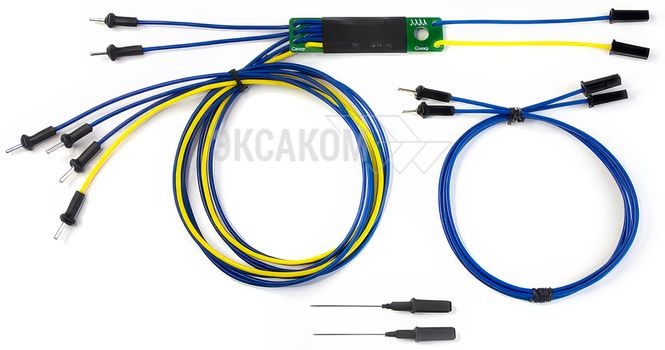

Кабель «Сумматор 4+2» для АВТОАС-ЭКСПРЕСС
![](/MyWeb-Image/table/item_photos/field/file/content-field/content/content-type-field/type/equality-field/id/equality/5436/max-width/665/max-height/460/no-crop/1/1/Mixer-001.png)
2 400
- В наличиив Екатеринбурге
- Доставка по России и мируПодробная информация
- Описание
В комплект поставки входят:
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/2242/1/Mixer-002.png)
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/2243/1/Mixer-003.png)
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/2244/1/Mixer-004.png)
- Сумматор 4+2 – 1 шт.
- Дополнительные удлинители для подключения к 5-и или 6-и цилиндровым ДВС - 2 шт.
- Адаптер "Игла" - 2 шт.
Гарантийный срок эксплуатации кабеля «Сумматор 4+2» – 3 месяца co дня продажи потребителю.
![](http://eksacom.ru/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/2239/1/Mixer-005.png)
Подключение к первичным цепям ИКЗ
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/2240/1/Mixer-006.png)
Режим 720гр. Синий график - суммарный сигнал ИКЗ.
Желтый график - сигнал первичной цепи зажигания ИКЗ 1-го цилиндра.
![](http://eksacom.ru/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/2241/1/Mixer-007.png)
Взаимное наложение сигналов ИКЗ
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/2242/1/Mixer-002.png)
Подключение к цепям управления топливными форсунками
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/2243/1/Mixer-003.png)
Режим 720гр. Синий график - суммарный сигнал управления форсунками.
Желтый график - сигнал цепи управления форсункой 1-го цилиндра.
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/2244/1/Mixer-004.png)
Взаимное наложение сигналов управления форсунками
