ЭБУ M73 появился на конвейере ВАЗа в 2008 году в связи с переходом на нормы токсичности Евро-3. С точки зрения схемотехники этот блок — ближайший родственник уже знакомых нам Микас-11 и Январь-7.2+.

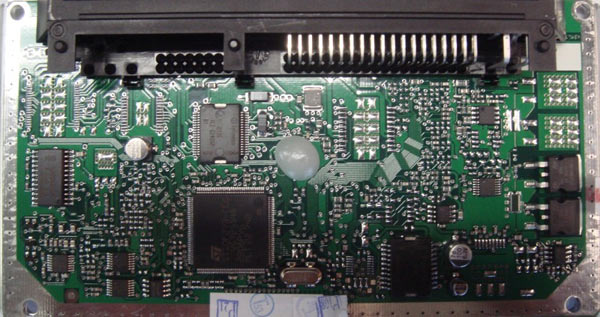

Фото платы ЭБУ М73

Существуют 2 разновидности ПО для данного ЭБУ:

проекты АВТЭЛ

• 21124-1411020-12 854.3763.000-02 45 7311 XXXX М7.3 Е3
• 21114-1411020-12 855.3763.000-02 45 7311 XXXX М7.3 Е3
• 21114-1411020-12 855.3763.000-02 45 7311 XXXX М7.3 Е3

проекты ВАЗ

• 21067-1411020-22 851.3763.000-01 45 7311 XXXX М7.3 Е3 «Классика»
• 21114-1411020-42 «Калина»

Обратите внимание, что ЭБУ может производиться как на заводе АВТЭЛ, так и на заводе ИТЭЛМА, соответственно, идентификаторы прошивок будут начинаться с буквы «A» или «I»:

ЭБУ производства АВТЭЛ	ЭБУ производства ИТЭЛМА

Софт АВТЭЛ пока можно встретить только на переднеприводных авто, а софт ВАЗ — на «классике» и «Калине». Эти разновидности ПО не имеют между собой ничего общего, то есть, различаются принципиально по алгоритмической модели.

Проекты АВТЭЛ имеют ПО, родственное Микас-11. Принципиальное отличие только в алгоритме работы канала детонации (в Микас-11 реализована модель АВТЭЛ, которую в упрощенном виде мы знаем еще со времен Микас-7.1, а в ПО M73 реализована модель ВАЗ, похожая на модель ЭБУ Январь-5/7). Теоретически, данное ПО может работать с ДАД, причем, режим работы ДМРВ/ДАД переключается флагом комплектации).

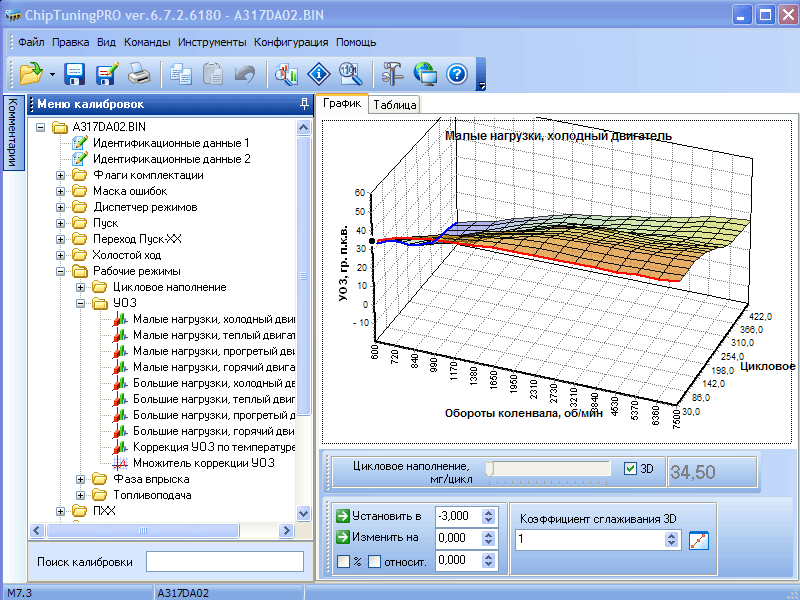

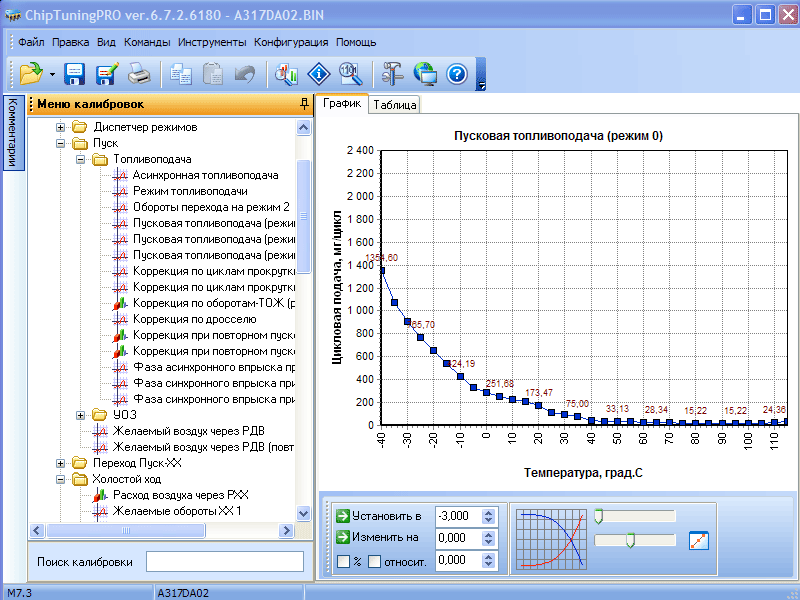

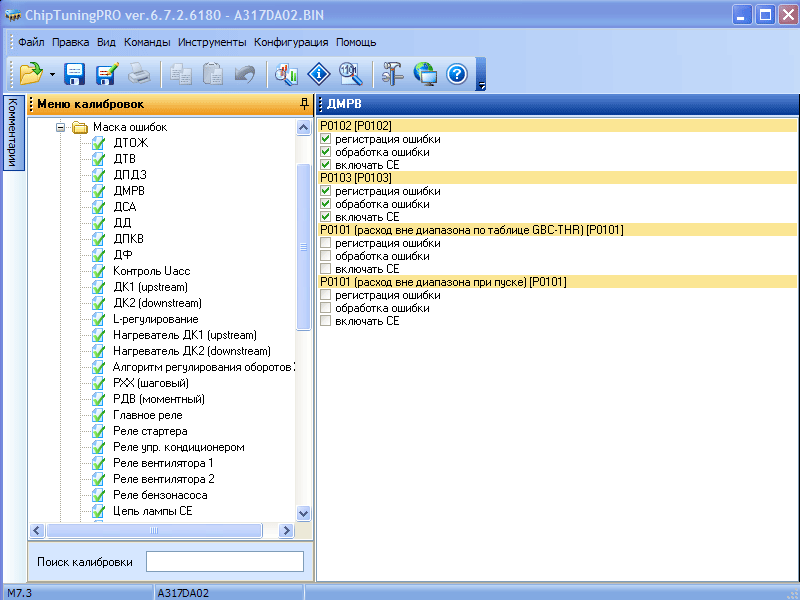

Калибровки М73 Автэл в ChipTuningPRO

Проект ВАЗ имеет собственное ПО, которое является дальнейшим развитием ПО Январь-7.2. Многие калибровки в данном ПО похожи на аналогичные калибровки ЭБУ Январь-7.2 как по названию, так и по алгоритмическому назначению.

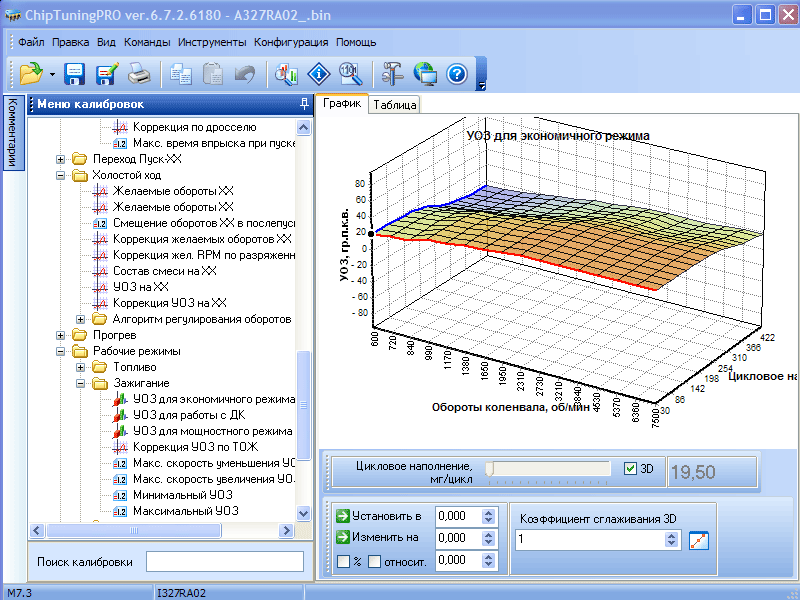

Калибровки М73 ВАЗ в ChipTuningPRO

Вы можете работать с M73, если вы приобрели дополнительные модули к загрузчику и ChipTuningPRO.

Диагностика ЭБУ с ПО ВАЗ (21067-1411020-22) возможна с помощью текущей версии SMS-Diagnostics, если выбрать тип ЭБУ Bosch M7.9.7 (диагностические протоколы идентичны). Протокол ПО АВТЭЛ похож на протокол ЭБУ Микас-11. Поддержка диагностики этих ЭБУ уже реализована в SMS-Diagnostics.

Закрытые версии ЭБУ

Начиная с конца 2009 года все новые версии ЭБУ M73 и Микас-11 являются «закрытыми», то есть защищенными от чтения и записи прошивки обычными способами. При попытке чтения такого ЭБУ через BootLoader процессора, считанный дамп будет содержать «мусор» в виде последовательности байт: 9B 00 9B 00 9B 00... При попытке чтения диагностическим методом (без вскрытия ЭБУ) загрузчик выдаст сообщение «Ошибка запуска бутлоадера».
Обратите внимание, что в этом случае нельзя производить попытку записи прошивки в блок обычными способами, это может привести к полной неработоспособности ЭБУ!
Для работы с «закрытыми» ЭБУ нами был разработан специальный модуль к загрузчику.

Изменения в аппаратной реализации

В 2010 г. появились новые версии аппаратной реализации ЭБУ M73. С целью удешевления из схемы была удалена микросхема TDA3664, которая обеспечивала питание процессора (и, соответсвенно, ОЗУ) во время отключения зажигания. Разумеется, при этом данные всех адаптаций терялись бы, но в новых прошивках I(А)303CF06 и I(А)327RD08 перед отключением питания процессора данные адаптаций записываются в EEPROM. При включении зажигания содержимое из EEPROM записывается в ОЗУ, таким образом, ЭБУ ведет себя точно также, как если бы питание не отключалось. Для того, чтобы реализовать этот алгоритм, в блоке должна быть установлена микросхема EEPROM 95160 (или Atmel 25160), вместо ранее устанавливаемой 95080. Таким образом, получается, что для работы старых версий прошивок в ЭБУ должна быть установлена TDA3664 и EEPROM любого размера, а для новых прошивок — TDA3664 не нужна (но если установлена, то не помешает работе), а EEPROM должна быть удвоенной емкости (95160 или 25160). Учитывайте данные особенности при чип-тюнинге этих ЭБУ, в противном случае, система не сможет нормально работать. Следует заметить, что последние блоки M73 старой аппаратной реализации уже имели EEPROM удвоенной емкости, поэтому, они наиболее универсальны, в них можно «лить» любую прошивку.
