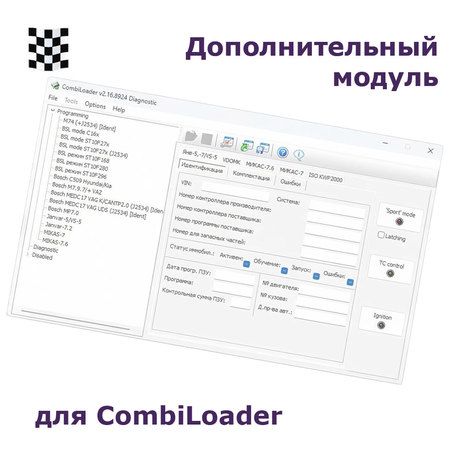

CombiLoader - Delphi MT80 + MT60 Расширение возможностей, Для пользователей модуля Delphi MT60 J2534, Delphi MT80 J2534, Siemens SIMTEC76 J2534

Delphi M60 GM (J2534) Расширение возможностей

Дополнительные функции:

· * Запись Boot-блока – позволяет обновить Boot-блок ЭБУ из прошивки, загруженной в буфер FLASH.
· * Запись VID-блока – позволяет записать VID-блок ЭБУ из прошивки, загруженной в буфер FLASH.

Работа с функциями расширенной лицензии модуля:

Расширенная лицензия модуля позволяет получить полный доступ к содержимому ЭБУ без необходимости вскрытия, через диагностический разъём.
Работа с EEPROM ЭБУ производится на вкладке EEPROM и не имеет каких-либо особенностей.
FLASH-память ЭБУ разделена на 4 составные части: Boot-блок, VID-блок, калибровки и программа управления.
Работа с Boot-блоком и VID-блоком по отдельности выделена в функции на вкладке "Дополнительно".
Расширенная работа с FLASH-памятью ЭБУ осуществляется с помощью удержания клавиш-модификаторов при нажатии на кнопки Чтение или Запись на вкладке FLASH. После начала операции используемые клавиши можно отпустить.

Кнопка Чтение:
без доп.клавиш: обычное чтение ЭБУ (1Мб, 21мин).
с Alt: обычное чтение ЭБУ (1.5Мб, 31мин).
с Ctrl: быстрое чтение ЭБУ (1.5Мб, 1мин).

Кнопка Запись:
без доп.клавиш: обычная запись ЭБУ, запрос о записи калибровок, подсчёт КС. (1Мб, 4мин).
с Ctrl: быстрая запись ЭБУ (ПО и калибровки). Без подсчёта КС. (1Мб, 1.5мин).
с Ctrl+Shift: быстрая запись ЭБУ (VID, ПО и калибровки). Без подсчёта КС. (1Мб, 1.6мин).
с Ctrl+Alt: быстрая запись ЭБУ (Boot, VID, ПО и калибровки). Без подсчёта КС. (1Мб, 1.7мин).

В случае возникновения ошибок при использовании расширенных функций не выключайте питание ЭБУ до успешного завершения! Критичной операцией при этом является обновление Boot-блока и VID-блока. При работе на столе используйте отдельное подключение цепей питания ЭБУ, не коммутируемое адаптером Загрузчика.

Delphi MT80 GM (J2534) Расширение возможностей

Дополнительные функции:

· * Запись Boot-блока – позволяет обновить Boot-блок ЭБУ из прошивки, загруженной в буфер FLASH.
· * Запись VID-блока – позволяет записать VID-блок ЭБУ из прошивки, загруженной в буфер FLASH.

Работа с функциями расширенной лицензии модуля:

Расширенная лицензия модуля позволяет получить полный доступ к содержимому ЭБУ без необходимости вскрытия, через диагностический разъём.
Работа с EEPROM ЭБУ производится на вкладке EEPROM и не имеет каких-либо особенностей.
FLASH-память ЭБУ разделена на 4 составные части: Boot-блок, VID-блок, калибровки и программа управления.
Работа с Boot-блоком и VID-блоком по отдельности выделена в функции на вкладке "Дополнительно".
Расширенная работа с FLASH-памятью ЭБУ осуществляется с помощью удержания клавиш-модификаторов при нажатии на кнопки Чтение или Запись на вкладке FLASH. После начала операции используемые клавиши можно отпустить.

Кнопка Чтение:
без доп.клавиш: обычное чтение ЭБУ (1Мб, 21мин).
с Alt: обычное чтение ЭБУ (1.5Мб, 31мин).
с Ctrl: быстрое чтение ЭБУ (1.5Мб, 1мин).

Кнопка Запись:
без доп.клавиш: обычная запись ЭБУ, запрос о записи калибровок, подсчёт КС. (1Мб, 4мин).
с Ctrl: быстрая запись ЭБУ (ПО и калибровки). Без подсчёта КС. (1Мб, 1.5мин).
с Ctrl+Shift: быстрая запись ЭБУ (VID, ПО и калибровки). Без подсчёта КС. (1Мб, 1.6мин).
с Ctrl+Alt: быстрая запись ЭБУ (Boot, VID, ПО и калибровки). Без подсчёта КС. (1Мб, 1.7мин).

В случае возникновения ошибок при использовании расширенных функций не выключайте питание ЭБУ до успешного завершения! Критичной операцией при этом является обновление Boot-блока и VID-блока. При работе на столе используйте отдельное подключение цепей питания ЭБУ, не коммутируемое адаптером Загрузчика.
