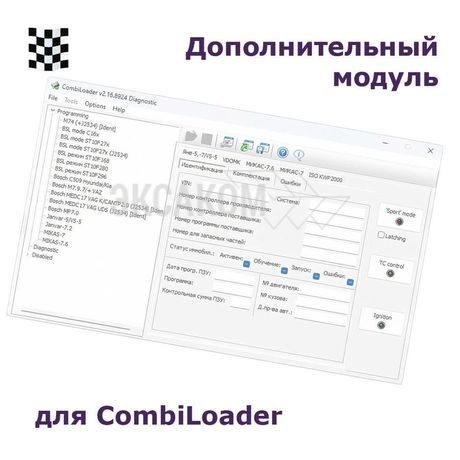

CombiLoader - M74 CAN

Внимание!

• Этот модуль работает совместно с CombiLoader 2.15 или новее.
• Для работы с ЭБУ M74K (ВАЗ «Классика») используйте модуль Январь-7.2+/M73.

Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ М74, основанных на процессорах Infineon семейства XC27x5 через встроенный BootStrapLoader и предназначен для замены имеющихся модулей BSL режим XC27x5 и M74CAN (J2534).

Возможности модуля по работе с ЭБУ определяются наличием соответствующих лицензий:
· ЭБУ с шиной К поддерживаются при наличии лицензии на модуль BSL режим XC27x5.
· ЭБУ с шиной CAN поддерживаются при наличии лицензии на модуль M74CAN (J2534).

При подключении к ЭБУ модуль автоматически подбирает поддерживаемые режимы связи с ЭБУ (К-линия/CAN) для установки соединения. В случае отсутствия необходимой лицензии модуль выдаст диагностическое сообщение.

Обратите внимание:

· для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
· для корректного функционирования модуля необходимо использовать соответствующий кабель. Ранее приобретённые кабели необходимо доработать чтобы они соответствовали указанному назначению контактов. Изменения не отразятся на работоспособности других модулей, работающих с ЭБУ М74.
· начиная с ПО версии xxxxxIxx (например I444CI07) вместо внешней микросхемы EEPROM в ЭБУ используется внутренняя FLASH процессора для хранения данных. При работе с EEPROM ЭБУ всегда выбирайте соответствующее расположение области хранения данных.
· при работе с FLASH контроллера область (0xC0000-0xD0000), отведённая для использования в качестве внутренней EEPROM, не считывается и не записывается независимо от выбора типа EEPROM. Используйте вкладку EEPROM с выбором "Внутр.EEPROM" для получения доступа к данной области. В серийных версиях ПО, предназначенных для ЭБУ с внешней EEPROM, указанная область не используется.
· в случае отсутствия выбора J2534-совместимого адаптера или невозможности работы с ним по каким-либо причинам (например устройство не подключено или уже используется другой программой) модуль не будет выдавать сообщения об ошибке. Продолжение работы будет доступно только в режиме соединения по К-линии.

Дополнительные функции:

· Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Подключение контроллера, снятого с автомобиля, необходимо произвести Универсальным кабелем Загрузчика.
Для этого расположите ЭБУ на столе разъёмами к себе и произведите соединения с в соответствии с типом ЭБУ.
