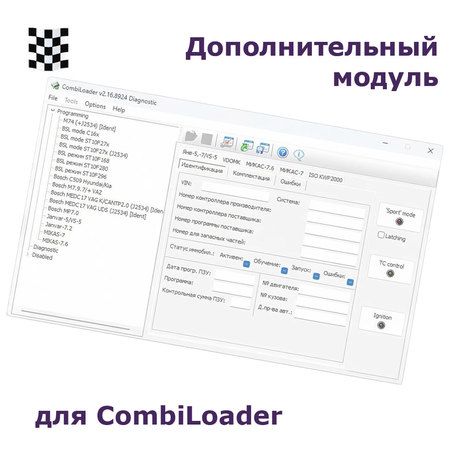

CombiLoader - Renault UDS Комплект модулей

  • Описание
  • Сопутствующие

Комплект модулей Renault UDS

Модули предназначены для чтения и записи калибровок и программы ЭБУ устанавливаемых на автомобилях Renault/Nissan диагностический разъём.

  • ЭБУ Continental EMS3155 устанавливаеется на двигатели 1.2T.
  • ЭБУ Continental SID309 устанавливается на двигатели 1.5л.
  • ЭБУ Continental SID310 устанавливается на двигатели 1.5л и 2.3л.
  • ЭБУ Bosch EDC17C84 устанавливается на двигатели 1.6л.

Для работы с ЭБУ EMS3155/SID309/SID310, включающей полный доступ к FLASH/EEPROM, доступно расширение возможностей модуля, приобретаемое в виде дополнительной лицензии.

Дополнительные функции:

  • Подсчёт КС области калибровок.
  • Идентификация ЭБУ: позволяет запросить идентификационные данные ЭБУ.

EMS3155 Renault (J2534)

Модуль предназначен для чтения/записи калибровок и программы ЭБУ EMS3155 устанавливаемых на автомобилях Renault/Nissan через диагностический разъём.
Функции, доступные в расширенной лицензии, отмечены * и производятся на столе со вскрытием ЭБУ.

Обратите внимание:
· для работы расширенных функций модуля требуется активное подключение к сети Интернет. При возникновении проблем следуйте указаниям для их устранения.
· программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера.
· для исключения отключения ЭБУ необходимо на время работы включать аварийную сигнализацию автомобиля.
· обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
· образа FLASH, считанного модулем в диагностическом режиме, недостаточно для внутрисхемной записи.
· для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла.

Обратите внимание:
· в случае записи калибровок, не соответствующих типу прошивки, контроллер может выйти из строя.

Порядок действия при работе с ЭБУ со вскрытием с расширенной лицензией модуля:
1. Снимите ЭБУ с автомобиля и вскройте его корпус. Данная процедура должна быть произведена с особой осторожностью чтобы исключить физическое повреждение ЭБУ.
2. Установите ЭБУ на автомобиль и заведите двигатель для проверки, что ЭБУ после вскрытия всё ещё работает. Обратите особое внимание, чтобы ЭБУ находился на изолированной поверхности и не изменил своего положения под воздействием вибрации от двигателя.
3. Снимите ЭБУ с автомобиля.
4. Подключите ЭБУ на столе в режиме программирования согласно документации (см.Назначение контактов).
5. Произведите необходимые операции.
6. Выведите ЭБУ из режиме программирования.
7. Установите ЭБУ на автомобиль и полностью проверьте его функционирование.
8. Снимите ЭБУ с автомобиля и закройте его, восстановив нарушенную герметичность корпуса. Установите ЭБУ на автомобиль.

SID309 Renault (J2534)
SID310 Renault (J2534)

Модуль предназначен для чтения/записи калибровок и программы ЭБУ SID309 устанавливаемых на автомобилях Renault через диагностический разъём.
Функции, доступные в расширенной лицензии, отмечены * и производятся на столе со вскрытием ЭБУ.
Для выполнения операций чтения-записи температура двигателя должна быть ниже 50гр.

Обратите внимание:
· для работы расширенных функций модуля требуется активное подключение к сети Интернет. При возникновении проблем следуйте указаниям для их устранения.
· программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера.
· обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
· образа FLASH, считанного модулем в диагностическом режиме, недостаточно для внутрисхемной записи.
· для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла.
· запись ПО, не соответствующего ЭБУ, в некоторых случаях может привести к неработоспособности ЭБУ. Для безопасной работы используйте метод "считал-изменил-записал".
· при включении ЭБУ потребляет значительный ток. Рекомендуется работать с ЭБУ при напряжении 14.7..16В или установить разгрузочное реле по линии К30.

Дополнительные функции:
· Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.
· Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.
· Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.

Порядок действия при работе с ЭБУ со вскрытием с расширенной лицензией модуля:
1. Снимите ЭБУ с автомобиля и вскройте его корпус. Данная процедура должна быть произведена с особой осторожностью чтобы исключить физическое повреждение ЭБУ.
2. Установите ЭБУ на автомобиль и заведите двигатель для проверки, что ЭБУ после вскрытия всё ещё работает. Обратите особое внимание, чтобы ЭБУ находился на изолированной поверхности и не изменил своего положения под воздействием вибрации от двигателя.
3. Снимите ЭБУ с автомобиля.
4. Подключите ЭБУ на столе в режиме программирования согласно документации (см.Назначение контактов).
5. Произведите необходимые операции.
6. Выведите ЭБУ из режиме программирования.
7. Установите ЭБУ на автомобиль и полностью проверьте его функционирование.
8. Снимите ЭБУ с автомобиля и закройте его, восстановив нарушенную герметичность корпуса. Установите ЭБУ на автомобиль.

Bosch EDC17C84 Renault (J2534)

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Bosch EDC17C84, устанавливаемые на автомобили Renault, через диагностический разъем.
Для выполнения операций чтения-записи температура двигателя должна быть ниже 50гр.

Обратите внимание:
· программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера.
· обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
· считанных модулем данных недостаточно для работы модулем "BSL режим TC17xx (J2534)". Считанные данные содержат только область ПО и калибровок.
· запись только калибровок при использовании нестандартного ПО или запись калибровок от другого ПО недопустима и может привести к необходимости восстановления ЭБУ модулем "BSL режим TC17xx (J2534)".

Дополнительные функции:
· Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.
· Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.
· Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.
· Запись VIN – позволяет записать VIN автомобиля в случае его отсутствия.
· Запись кодов форсунок – позволяет записать коды форсунок в случае их отсутствия.
Текущие коды форсунок отображены в виде идентификаторов, выделенных в красной рамке. C1/C2/C3/C4 для 1-го, 2-го, 3-го и 4-го цилиндра соответственно.
