MSVD8x/90 BMW (J2534)

Модуль предназначен для чтения-записи ЭБУ MSD80/MSD80.2/MSD81/MSD81.2/MSD85.0/MSD85.1/MSD85.2/MSD85.3/MSD87.2/MSD87.3/MSV80.0/MSV80.1/MSV90, устанавливаемых на автомобилях BMW.

Обратите внимание:
· для работы модуля требуется активное подключение к сети Интернет. При возникновении проблем следуйте указаниям для их устранения.
· работа с ЭБУ производится без вскрытия при подключении на столе. Для работы с ЭБУ произведите соединения в соответствии с типом ЭБУ.
· для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла.
· для обеспечения возможности полного восстановления ЭБУ выполняйте считывание FLASH и EEPROM, а затем сохранение этих данных в едином контейнере.

Дополнительные функции:

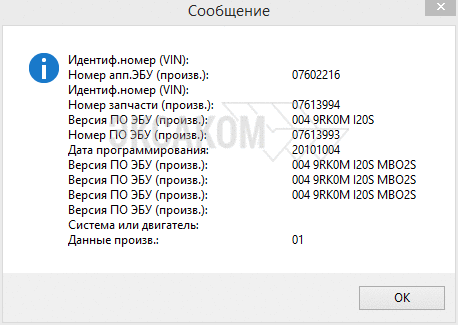

· Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ при подключении к ЭБУ E-серии.

mk:@MSITStore:C:\Program%20Files%20(x86)\SMS-Soft\CombiLoader\CombiLdr.chm::/msvd8x_id.gif


· Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды при подключении к ЭБУ E-серии.
· Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках при подключении к ЭБУ E-серии.

Работа с ЭБУ:
Модуль позволяет работать с ЭБУ без необходимости вскрытия.
FLASH-память ЭБУ разделена на 3 составные части: Boot-блок, калибровки и программа управления.
При записи FLASH будет задано несколько вопросов.
В случае, если буфер программы содержит недостаточное количество данных, часть вопросов может быть пропущено.

1. – при положительном ответе будет произведена запись только калибровок.
2. – при отрицательном ответе будет произведена запись области калибровок и ПО. При положительном ответе будет произведена запись полного образа FLASH ЭБУ, включая Boot-блок.

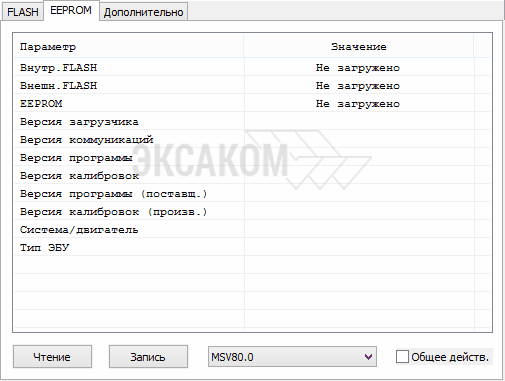

EEPROM-память ЭБУ MSV90 расположена внутри процессора, в то время как в ЭБУ MSVD8x используется внешняя микросхема, а внутренняя EEPROM процессора не используется.

Для принудительного чтения-записи внутренней EEPROM процессора в ЭБУ MSVD8x удерживайте клавишу Shift до начала выполнения операции и отпускайте после начала соединения с ЭБУ.
