CombiLoader - Bosch M(E)7.9.7 (OBDII)

  • Описание
  • Необходимое оборудование

Автомобили корейского, китайского и отечественного производства, оснащенные ЭБУ Bosch M(E)7.9.7. Предназначен для записи FLASH-памяти ЭБУ Bosch M7.9.7, M7.9.7.1(M7.9.7+), ME7.9.7, ME7.9.7.1, M7.8.

Bosch M(E)7.9.7 (OBDII)

Модуль предназначен для записи FLASH-памяти ЭБУ Bosch MSE3.0, M7.8, M7.9.7, M7.9.7.1(M7.9.7+), ME7.9.7 и ME7.9.7.1 через диагностический разъём.

Модуль существует в двух версиях:
· работающий через адаптер Загрузчика, использующий К-линию для обмена с ЭБУ
· работающий через интерфейс J2534, использующий К-линию или шину CAN для обмена с ЭБУ. При этом К-линия должна быть подключена к адаптеру J2534.

В остальном функциональность модулей идентична.

Обратите внимание:

· для работы с ЭБУ, снятого с автомобиля, произведите соединения в соответствии с типом ЭБУ
· для работы с ЭБУ а/м ВАЗ необходимо подключение непосредственно к разъему ЭБУ. При этом нажмите кнопку Shift до нажатия кнопки "Запись" и удерживайте ее до начала установки связи с ЭБУ.
· для чтения FLASH-памяти ЭБУ или работой с EEPROM воспользуйтесь модулем "BSL режим C16x" или "BSL режим ST10F27x" в зависимости от типа установленного процессора.
· работа с ЭБУ Bosch M7.8 имеет некоторые особенности, описанные ниже.
· при работе с модулем (J2534) К-линия должна быть подключена к адаптеру J2534. При этом допускается объединение с К-линией адаптера Загрузчика.

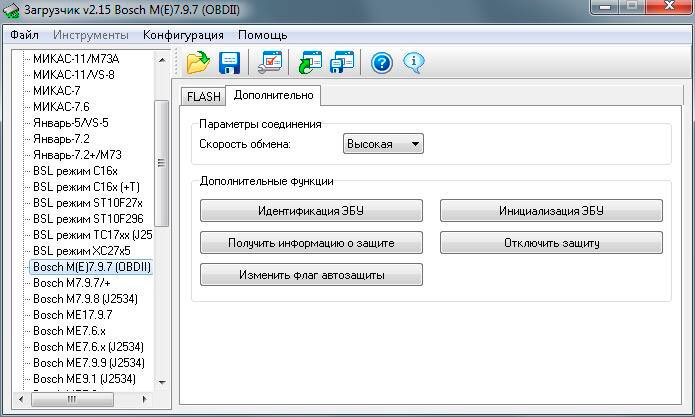

Параметры соединения:
· Скорость обмена – выбор скорости обмена с ЭБУ.

Дополнительные функции:

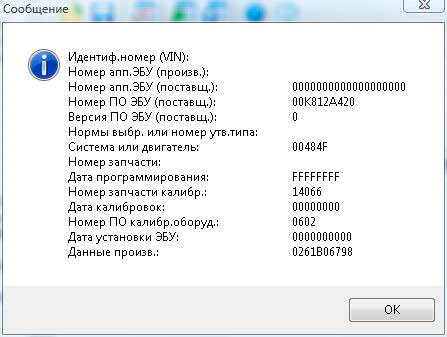

· Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.
· Инициализация ЭБУ – выполняет инициализацию ЭБУ после перезаписи.
· Получить информацию о защите – (только для ЭБУ Bosch M7.8) считывает из ЭБУ текущее состояние защиты и оставшееся число отключений. В зависимости от типа ЭБУ возможно необходимо подключить контакты CAN от J2534-совместимого устройства.
· Отключить защиту – (только для ЭБУ Bosch M7.8) отключает защиту процессора. В зависимости от типа ЭБУ возможно необходимо подключить контакты CAN от J2534-совместимого устройства.
· Изменить флаг автозащиты – (только для ЭБУ Bosch M7.8) изменяет состояние флага автозащиты у загруженной в буфер прошивки перед записью её в ЭБУ.

Обратите внимание:

Работа с ЭБУ Bosch M7.8 имеет некоторые особенности:

При запуске ЭБУ внутренняя программа анализирует флаг автозащиты и, в случае необходимости, устанавливает защиту на процессор, делая невозможным работу с ЭБУ через BSL-режим.

При перезаписи ЭБУ внутренняя программа отключает защиту (для обеспечения безопасности процесса) и включает её снова в случае, если вновь записанная программа имеет соответствующий флаг.

Таким образом, каждая перезапись ЭБУ расходует одну возможность снятия защиты (у используемого в ЭБУ процессора ST10F275 таких возможностей 16).

Для обеспечения возможности многократной перезаписи ЭБУ достаточно в записываемой прошивке отключить флаг автозащиты, используя соответствующую кнопку на вкладке "Дополнительно". После записи такой прошивки ЭБУ уже не установит защиту и следующая перезапись не будет уменьшать счётчик отключений защиты.

Для отключения активной защиты необходимо воспользоваться соответствующей кнопкой на вкладке "Дополнительно". Это операция должна быть произведена на столе, произведя соответствующие подключения. Сразу после отключения защиты необходимо перевести ЭБУ в BSL-режим и не ранее чем через 1 минуту произвести чтение-запись с помощью модуля BSL режим ST10F27x. При этом целесообразно не только прочитать ЭБУ, но и сразу записать его прошивкой с отключенным флагом автозащиты, чтобы предотвратить последующее включение защиты после включения ЭБУ.

Для ручного изменения состояния флага автозащиты измените в прошивке байт по адресу BFFFDh: 88h – автозащита активна, любое другое значение - автозащита не активна. После изменений в прошивке не забывайте пересчитывать КС.

Для отключения проверки совместимости типа ЭБУ при операциях получения информации о защите или снятии защиты, нажмите клавишу Alt до нажатия кнопки Получить информацию о защите или Отключить защиту и удерживайте ее до окончания процесса соединения.

Если при попытке чтения ЭБУ модулем BSL режим ST10F27x вы определяете процессор как закрытый, а функция Получить информацию о защите не даёт информации, попробуйте выполнить функцию Отключить защиту.

Перед записью ЭБУ обращайте внимание на состояние Виртуального EEPROM. Если модуль определил его наличие, запись прошивки с данными в нём от стороннего автомобиля может привести к необходимости переобучения иммобилизатора. Для исключения этого рекомендуется перед записью в прошивке заполнить область 18000h-1FFFFh значением FFh.
