М86/М74М ВАЗ (+J2534)

Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ М86/М74М с ПО пр-ва ВАЗ, основанных на процессорах Infineon семейства XC27x5 через встроенный BootStrapLoader, а также записи ПО через диагностический разъём.
Работа с ЭБУ производится без его разборки. Поддерживается также запись ПО на автомобиле через диагностический разъём.

Принадлежность ПО определяется в разделе серийных прошивок !

Обратите внимание:
· для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
· при работе с FLASH контроллера область (0x40000-0x50000), отведённая для использования в качестве внутренней EEPROM, не считывается и не записывается. Используйте вкладку EEPROM для получения доступа к данной области.
· в случае отсутствия выбора J2534-совместимого адаптера или невозможности работы с ним по каким-либо причинам (например устройство не подключено или уже используется другой программой) модуль не будет выдавать сообщения об ошибке. Продолжение работы будет доступно только в режиме соединения по К-линии.

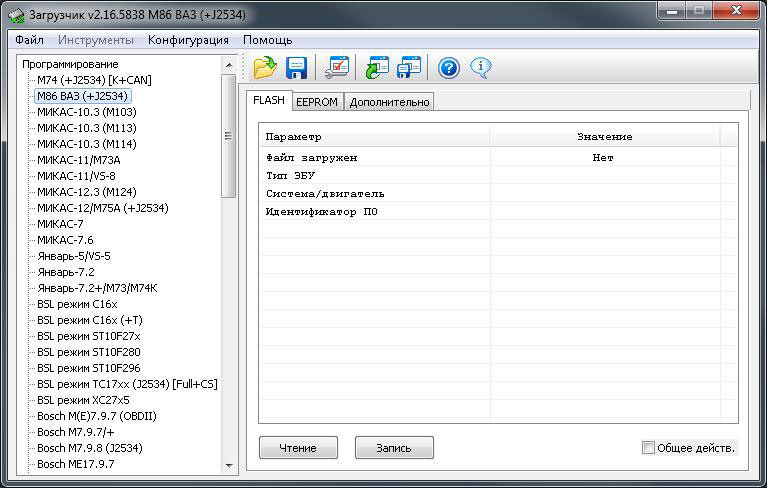

Вкладка FLASH

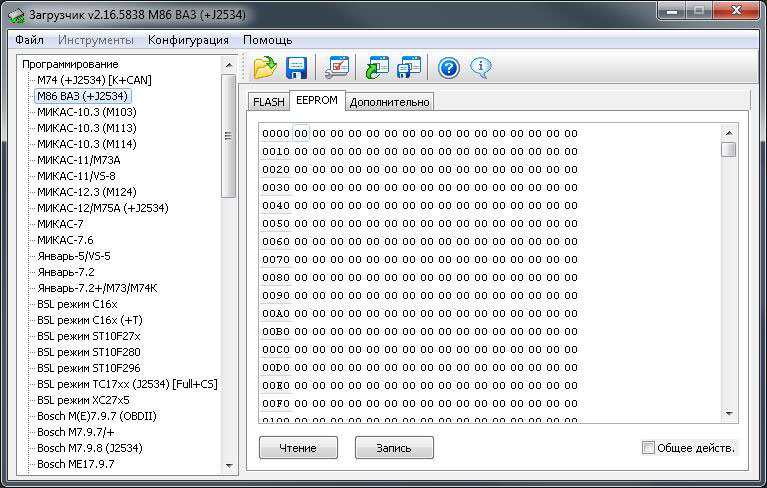

Вкладка EEPROM

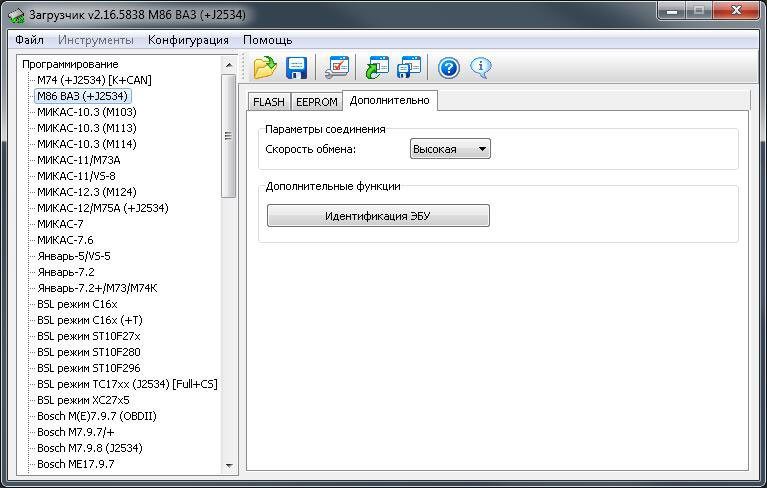

Вкладка Дополнительно


Параметры соединения:
· Скорость обмена – выбор скорости обмена с ЭБУ по шине К.

Дополнительные функции:
· Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.


Подключение контроллера, снятого с автомобиля, необходимо произвести Универсальным кабелем Загрузчика.
Для этого расположите ЭБУ на столе разъёмами к себе и произведите соединения с в соответствии с типом ЭБУ.
