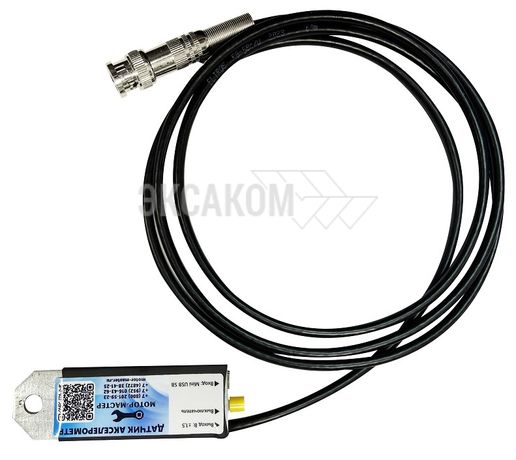

Датчик-акселерометр

Общие сведения

Предназначен для диагностики двигателей внутреннего сгорания методом визуальной оценки осциллограммы равномерности работы ДВС.
В датчике установлен аккумулятор, который заряжается от источника питания 5В и имеет разъем miniUSB. Это уменьшает количество
дополнительных кабелей для подключения.

Датчик-акселерометр крепится на верхнюю часть двигателя перпендикулярно вращению коленвала.

Может использоваться с приборами Disco 3.2 ,Disco 3.3, Disco 4.

Для анализа нужно запустить ПО Disco 4 , выбрать вкладку Мотор-тестер – Анализ – Акселерометр.

Для корректного отображения осциллограммы требуется синхронизация сигналов, для чего удобнее всего использовать
сигнал с форсунки первого цилиндра полученный с помощью индуктивного датчика-линейки.

Технические характеристики

• Максимальное ускорение, g: ± 3
• Число измерительных осей: 1
• Выход: закрытый, без постоянной составляющей (через емкость)
• Чувствительность датчика, мВ/g: 330 ± 30
• Диапазон выходного напряжения, В: ± 1,5
• Частотный диапазон, Гц: 1...400
• Напряжение питания от АКБ
• Длина кабеля датчика, м: 1.5
• Масса датчика: не более, кг: 0,1
