Датчик абсолютного давления "ДАД 2 БАР"

Датчик абсолютного давления «ДАД 2 БАР» предназначен для диагностирования автомобильных двигателей с искровым зажиганием и дизельных двигателей. Датчик позволяет измерять величину давления и регистрировать график давления газов в впускном коллекторе, картере или на выходе выхлопной трубы, при работе двигателя, а также в режиме стартерной прокрутки.

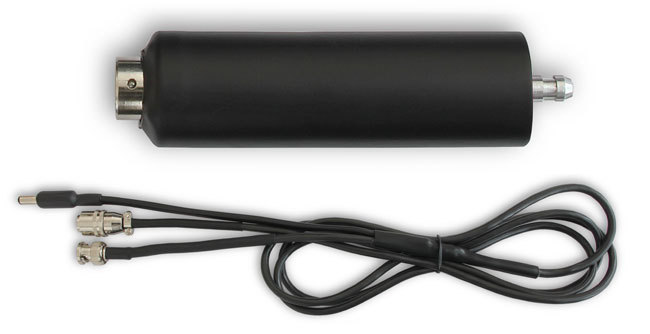

Датчик абсолютного давления «ДАД 2 БАР» и  Кабель датчика абсолютного давления «ДАД 2 БАР»

Датчик питается напряжением + 5 Вольт от компьютерной приставки «АВТОАС-ЭКСПРЕСС 2».

Выходной сигнал датчика подается на вход приставки и отображается на мониторе ноутбука или ПК. Описание применения датчика приведено в подсказке к программе «АВТОАС-ЭКСПРЕСС 2»: режим «Датчик абсолютного давления (ДАД 2 БАР)». Вызов справки производится с помощью функциональной клавиши F1.

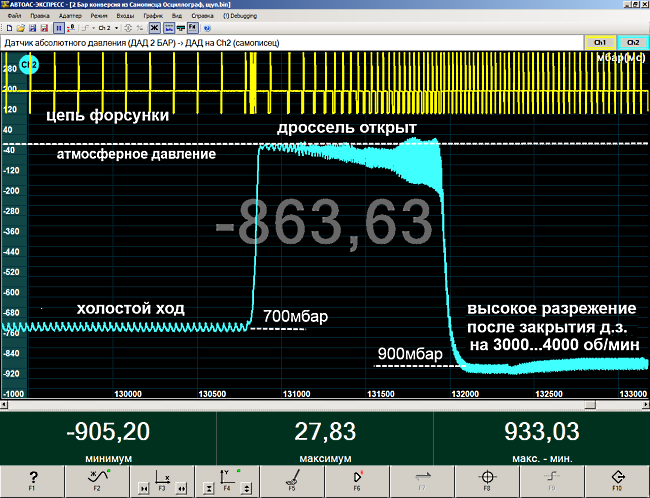

Пример сигнала "ДАД 2 БАР", подключенного к впускному коллектору исправного двигателя, при резком, полном открытии, удержании и закрытии дроссельной заслонки.

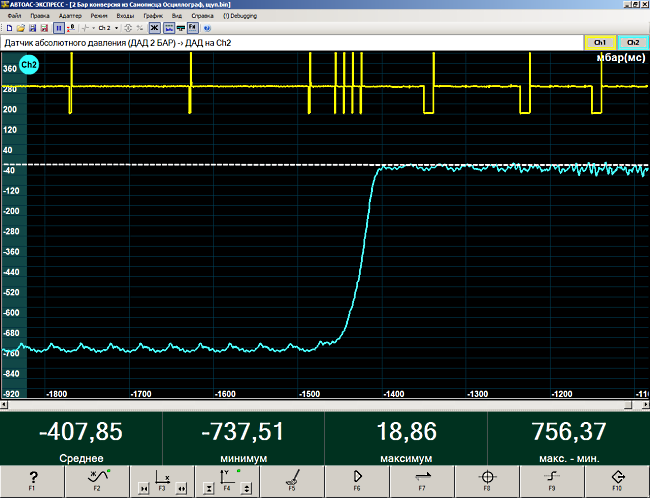

Резкий рост давления (уменьшение разрежения) при полном открытии дросселя двигателя, работающего на режиме холостого хода.

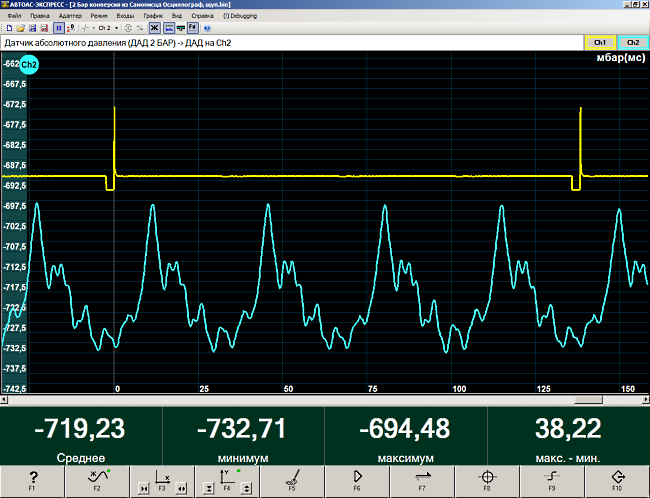

Изменения (пульсации) давления в впускном коллекторе на режиме холостого хода.

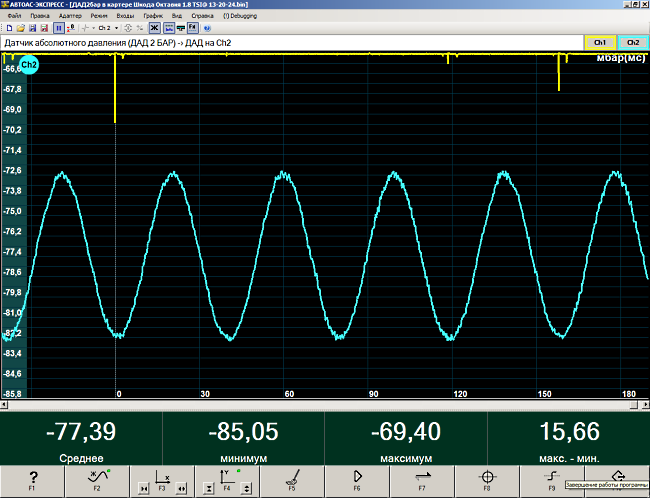

Изменения (пульсации) давления в картере на режиме холостого хода.

Технические характеристики

Датчик абсолютного давления «ДАД 2 БАР»

  • Максимальное рабочее давление (избыточное), кПа: 150 (1,5 бар; 1500 мбар)
  • Минимальное рабочее давление (разрежение), кПа: -80 (-0,8 бар; -800 мбар)
  • Максимально допустимое давление перегрузки (избыточное), кПа: 280 (2,8 бар)
  • Диапазон выходного напряжения, В: от 0,2 ± 0,05 (-0,8бар) до 2,5 ± 0,05 (1,5 бар)
  • Выходное напряжение при давлении 1000 мбар (750 мм рт. ст.), В: 1,0 ± 0.05
  • Напряжение питания от «АВТОАС-ЭКСПРЕСС 2», В: 5 ± 0.3
  • Ток, потребляемый от источника питания, не более, мА: 7.5
  • Масса датчика (без кабеля), не более, кг: 0,15

Датчик предназначен для эксплуатации в следующих условиях:

  • Температура окружающего воздуха от плюс 5 до плюс 45 град. С
  • Относительная влажность воздуха до 85% при температуре 25 град . С.
  • Время непрерывной работы датчика при регистрации давления в впускном коллекторе и картере двигателя не лимитируется.

Комплект поставки

В комплект поставки входят:

  • Датчик давления «ДАД 2 БАР» – 1 шт.
  • Кабель – 1 шт.
  • Паспорт
  • Гарантийный талон
  • Упаковка

Гарантийный срок эксплуатации датчика «ДАД 2 БАР» – 1 год co дня продажи потребителю. В течение гарантийного срока предприятие-изготовитель безвозмездно устраняет неисправности, возникшие в датчике, если не были нарушены условия его эксплуатации и не нарушена пломбировка внутри корпуса датчика. Гарантийный срок эксплуатации кабеля датчика – 3 месяца со дня продажи изделия.
