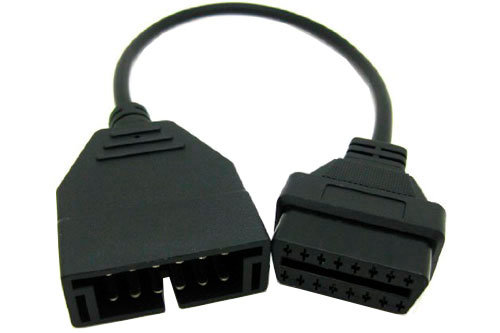

Диагностический разъем OBD 2 Female - ВАЗ, GM-12 pin
![](/MyWeb-Image/table/item_photos/field/file/content-field/content/content-type-field/type/equality-field/id/equality/6101/max-width/665/max-height/460/no-crop/1/1/gm-12pin-to-obd1b.jpg)
- В наличиив Екатеринбурге
- Доставка по России и мируПодробная информация
- Описание
С 1990 по 1994 года, для диагностики, на автомобилях использовался универсальный, двухрядный, 12-пиновый разъём OBD I или GM 12.
И в настоящее время не редкость встретить автомобили с диагностическим разъёмом OBD I, это такие, как: Daewoo, ВАЗ, Таврия.
С 1995 года, сначала в США, а затем и в других странах, был принят стандарт OBD II, но диагностика автомобилей через OBD I не потеряла своей актуальности.
Основная масса современных сканеров и KKL адаптеров имеют интерфейс соединения с автомобилем в виде OBD II разъёма («папа»), а к компьютеру через USB или COM порт. Поэтому, для подключения автомобиля через диагностическую колодку OBD I, нужен переходник с 12-пинового на 16-пиновый OBD II разъём.

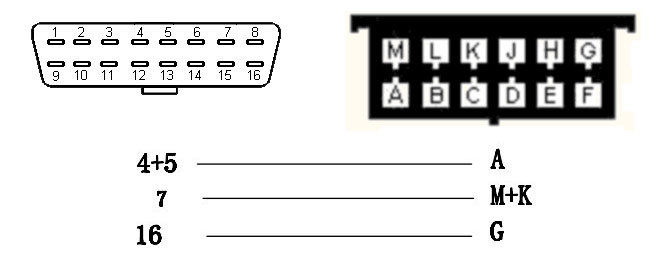

![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/1028/1/gm12-3b.jpg)
A Земля
H Постоянное +12В (может отсутствовать)
M К-линия
G Постоянное +12В
