ИД-1 Манометр топливной рампы

Комплект ИД-1 для измерения давления топлива инжекторных а/м ВАЗ и ГАЗ

Технические характеристики:

Габаритные размеры, мм 410 х 110 х 60
Масса (не более), кг 0.5
Рабочий диапазон измерения давления (2/3 шкалы), бар 0…4
Погрешность измерения (не более), бар 0.1
Рабочий диапазон температур, град С -20..+60

- Манометр с резиновым чехлом, арматурой и шлангами и угловым адаптером - 1 шт,

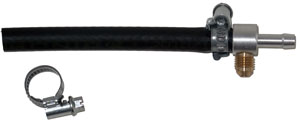

- Тройник со шлангом 8мм - 1 шт,
- Шланг 10мм - 1 шт,
- Угловой переходник - 1 шт,
- Хомут винтовой - 2 шт,

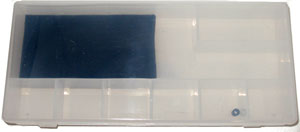

- Пластиковый футляр - 1 шт,
- Паспорт - 1 шт.

ПОРЯДОК РАБОТЫ С КОМПЛЕКТОМ ИД-1

Измерение давления топлива в двигателях а/м ВАЗ осуществляется с помощью подключения к измерительному порту (на топливной рейке справа по ходу движения а/м).
На двигателях а/м ГАЗ измерение давления топлива осуществляется с помощью тройника со шлангом, врезаемого с помощью хомутов, в магистраль подачи топлива в рейку (в передней части двигателя).
Манометр подключается к тройнику и измерение производится в режиме In-line.

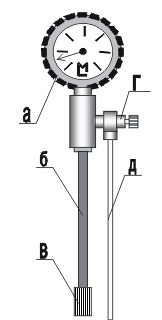

УСТРОЙСТВО ИД-1

А) Измерительный манометр с резиновым чехлом,
Б) Измерительный шланг
В) Адаптер подключения к порту GM,
Г) Вентиль сброса давления,
Д) Трубка сброса остатков топлива.
