Кабель CLU KIA\HYUNDAI для CAN-Hacker

Кабель CLU KIA\HYUNDAI для CAN-Hacker

Назначение

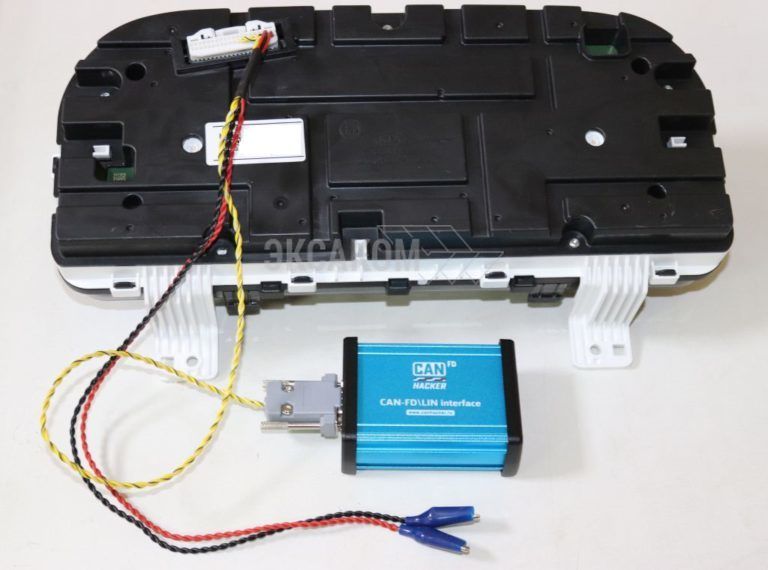

Кабель предназначен для быстрого подключения большинства панелей приборов KIA\HYUNDAI  моложе 2012 г. в. в лабораторных условиях к интерфейсам CAN-Hacker 3.2, CAN-Hacker CH-P и CH-P-FDL для работы с ПО CAN-Coder и CAN-Coder L2.

Совместимость с интерфейсами:

• CAN-Hacker 3.2
• CAN-Hacker CH-P
• CAN-Hacker СР-P FDL1

Кабель не совместим со следующими панелями :

• Hyndai Solaris первого поколения
• KIA Rio < 2018
• KIA Sportage < 2016

Проверено на совместимость со следующими панелями:

Hyundai: Creta, G70, Solaris 2, Tucson, SantaFe>2012, Sonata, Kona

KIA: Ceed CD, Optima>2016,Rio >2018, Seltos, Sportage>2016, Soul>2016, SoolEV, Sorento Prime, Sorento MQ4, Stinger

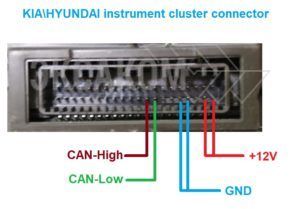

Назначение контактов разъема панелей приборов из списка поддерживаемых

Назначение проводов

• Красный:   +12V
• Черный:  Масса
• Желтый с белой полосой:  CAN-High
• Желтый с черной полосой:  CAN-Low

ВНИМАНИЕ! Требуется обязательное подключение к внешнему источнику питания, с напряжением Uвых от 12 до 14.5 В
