Комплект аксессуаров для осциллографа Launch Scope BOX O2-1 И O2-2

  • Описание

Комплект аксессуаров для осциллографов Launch Scope Box O2-1 и O2-2 расширяет их функциональные возможности по проверке электрических цепей и диагностике отдельных систем современных автомобилей.

С его помощью можно будет произвести

  • Поиск паразитных токов (токи утечки)
  • Проверка форсунок (бензин, дизель)
  • Проверка клапанов (пневматических, регулировки давления топлива — бензин, дизель)
  • Проверка подогрева лямбда-зондов
  • Проверка катушек зажигания
  • Проверка электроприводов (EGR, дроссельной заслонки, турбины)
  • Проверка стартера
  • Тест относительной компрессии
  • Проверка синхронизации для дизельных автомобилей (ток стартера и форсунок)

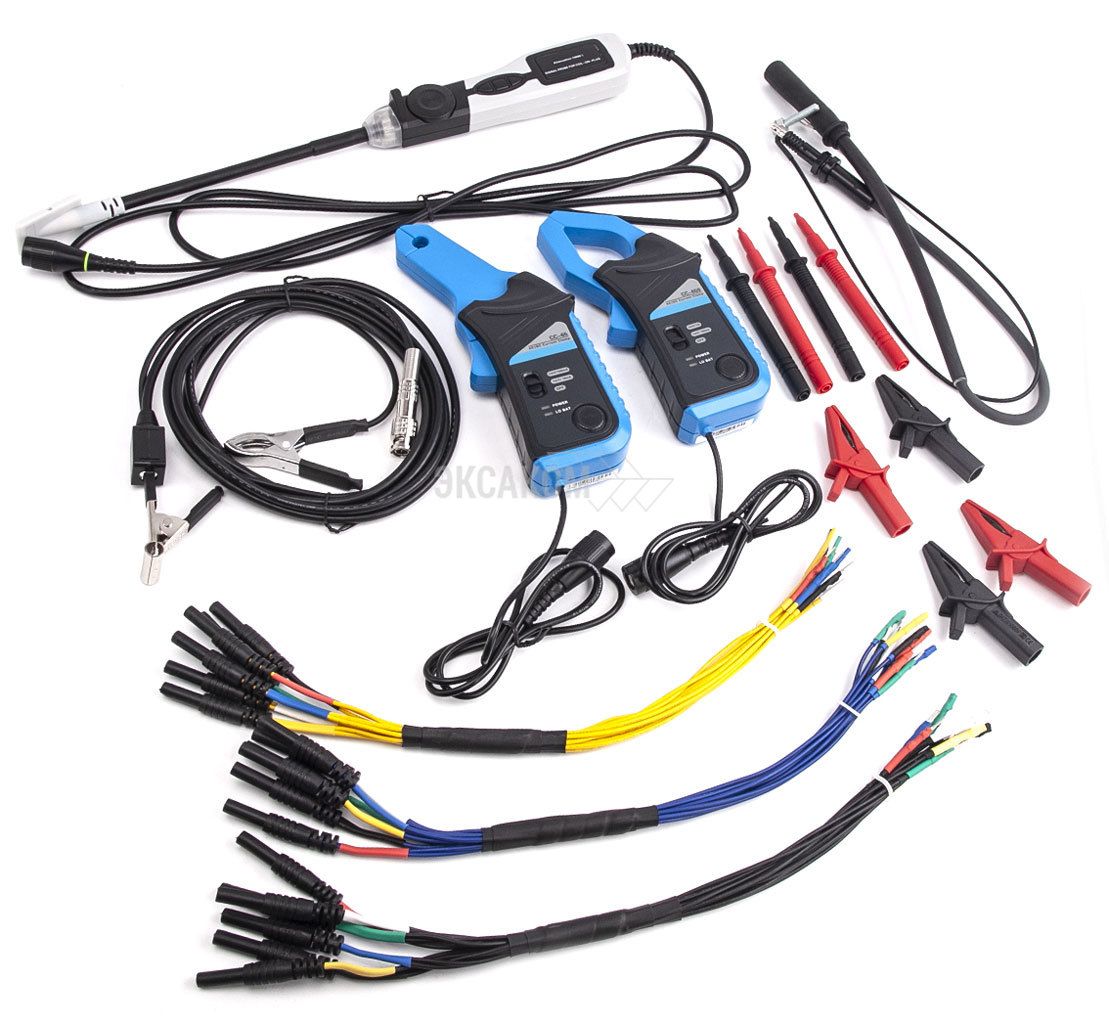

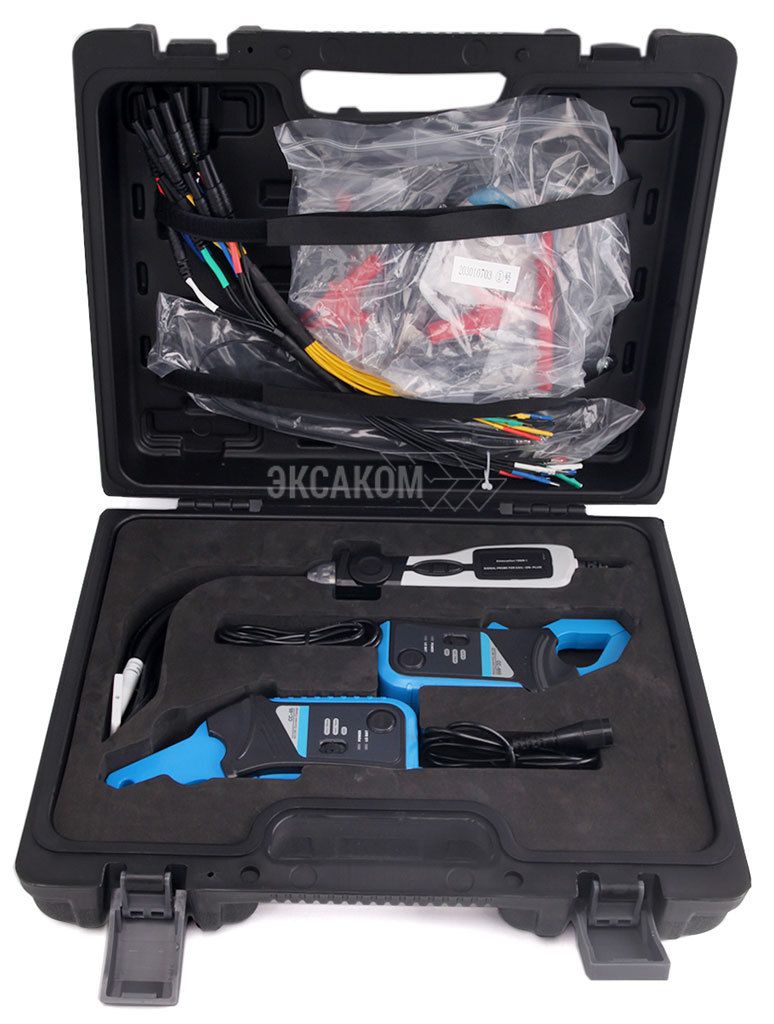

В комплект входят

  • Бесконтактный щуп зажигания
    Щуп представляет собой сенсор, который может использоваться с осциллографом для диагностики зажигания, в частности, прямого зажигания  бесконтактным методом.
    - Имеет встроенное шумоподавление и высокую точность
    - Щуп имеет полужетский зонд и может быть изогнут необходимым образом для доступа к труднодоступным местам
    - Имеет встроенную подсветку для работы в плохо освещенных местах
  • Пробник зажигания
    Пробник зажигания представляет собой индукционный емкостной датчик, который используется для измерения высокого напряжения от катушек зажигания, их  вторичного напряжения или вторичной обмотки и вторичной или выходной мощности.
  • Удлинитель для системы зажигания
    Удлинитель предназначен для диагностики вторичных цепей зажигания, когда ограничен доступ к свечам зажигания.
  • Токовые клещи до 65А
    Предназначены для бесконтактного измерения постоянного и переменного тока до 65А с максимальной частотой 20 кГц.
  • Токовые клещи до 650А
    Предназначены для бесконтактного измерения постоянного и переменного тока до 650А с максимальной частотой 400 Гц.
  • Щупы для мультиметра
    Поставляется два комплекта щупов по 2 шт.
  • Зажимы “Крокодилы”
    В комплекте поставляется два комплекта крокодилов по 2 шт. Максимальное раскрытие 30 мм.
  • Контактные ответвители
    Используются для подсоединения осциллографа к автомобилю без повреждения проводки.

Технические характеристики

Наименование Значение
Бесконтактный щуп зажигания
Длина щупа 2 метра
Токовые клещи до 65А
Максимальная частота 20 кГц
Коэффициент 1мВ/10мА, 1мВ/100мА
Диапазон измерения 20мА - 65А DC
Постоянный ток 1 mV /10mA
±(1.5%±5mA) 10mA ~ 20A

1mV/100mA
±(2%±20mA) 100mA ~ 40A
±(4%±0.3A) 40A ~ 65A
Переменный ток 1mV/10mA
±(2%±30mA) 100mA ~ 10A (40Hz ~ 2KHz)
±(4%±30mA) 100mA ~ 10A (2KHz ~ 10KHz)
±(6%±30mA) 100mA ~ 10A (10KHz ~ 20KHz)
±(8%±30mA) 10A ~ 15A (40Hz ~ 20KHz)

1mV/100mA
±(2%±30mA) 200mA ~ 40A (40Hz ~ 1KHz)
±(4%±30mA) 200mA ~ 40A (1KHz ~ 2KHz)
±(6%±30mA) 200mA ~ 40A (3KHz ~ 5KHz)
±(8%±0.3A) 40A ~ 65A (40Hz ~ 20KHz)
Диаметр проводника 9мм максимум
Индикатор низкого заряда Красный светодиод
Рабочая температура 0C - 50C 70% R.H.
Температура хранения -20C to +70C, 80% R.H.
Батарея 9В типа «КРОНА»
Время работы батареи До 100 часов
Токовые клещи до 650А
Максимальная частота 400 Гц
Коэффициент 1мВ/1А, 1мВ/100мА
Диапазон измерения 20мА - 650А DC
Точность 0-650A ±3% + 2A
Диаметр проводника 30мм максимум
Индикатор низкого заряда Красный светодиод
Рабочая температура 0C - 50C 70% R.H.
Температура хранения -20C to +70C, 80% R.H.
Батарея 9В типа «КРОНА»
Время работы батареи До 100 часов
