[00-00000457] Комплект АСКАН10 МАСТЕР V9

Автосканер АСКАН10 МАСТЕР V9 позволяет:

АСКАН-10 Область применения тестеров – диагностика систем управления двигателями при проведении технического обслуживания и ремонта автомобилей техническим персоналом сервисных станций, владельцами автомобилей, а также предприятиями, производящими автомобили с электронной системой управления двигателем (ЭСУД).

Особенностями приборов АСКАН являются отсутствие сменных картриджей – все программные модули прописаны во внутренней памяти, а также возможность получения обновленных версий программных модулей и новых модулей через Интернет без обращения к дилерам, что делает очень удобным использование одного прибора-тестера для обслуживания парка различных автомобилей, в том числе в отдаленных районах.

Широкая номенклатура программных модулей позволяет диагностировать различные системы ЭСУД, а также проводить отдельные тесты автомобиля. Разработанная программа для персонального компьютера (ПК) ASCAN Loader for Windows (ALOADW) позволяет добавить новый, обновить существующий или же удалить ненужный программный модуль, распечатать сохраненные тестером во время сеанса диагностики параметры и неисправности, вести базу данных клиента. Так как тестеры подсоединяются к компьютеру через стандартный интерфейс RS232 или USB, эта процедура не вызывает затруднений даже у начинающего пользователя.

АСКАН-10 - новое поколение диагностических тестеров электронных систем управления двигателями. Тестер сохранил зарекомендовавшую себя конструкцию и внешний вид предшественника - АСКАН-8М, однако изменился внутренне. АСКАН-10 позволяет работать с использованием протоколов CAN, J1850. Тестер имеет увеличенную внутреннюю память с возможностью использования до 100 программных модулей. Расширенные возможности позволяют фиксировать в памяти прибора осциллограммы параметров и переносить их в ПК, сохранять получаемые диагностические данные и составлять базы данных для каждого из диагностируемых автомобилей.

Диагностические тестеры АСКАН-8М и АСКАН-10 имеют герметичный корпус с мембранной тактильной клавиатурой и гибкий кабель для подключения различных автомобильных адаптеров. Тестеры идеально приспособлены к работе в условиях СТО, так как имеют ударопрочные корпуса и устойчивы к воздействию масла, бензина и других технических жидкостей. Сравнительно большой дисплей с возможностью вывода графической информации и звуковой излучатель делают работу с приборами более удобной.

Функциональные возможности:

- Максимальное количество программных модулей - 100
- Фиксирование параметров блока управления, как в виде выходных сигналов датчиков, так и в нормализованном виде
- Запись в память тестера параметров блока управления с дискретностью 0,2 секунды с последующим отображением их в цифровом и графическом виде
- Формирование и вывод на дисплей графиков параметров в реальном масштабе времени с дискретностью 0,2 секунды
- Считывание кодов неисправностей из блока управления, как существующие в настоящий момент, так и занесенных в память БУ
- Удаление из памяти блока управления кодов неисправностей
- Чтение содержащейся в памяти блока управления информации о комплектации системы управления и идентификационной информации об автомобиле и блоке управления
- Управление исполнительными механизмами (реле бензонасоса , реле вентилятора , реле кондиционера, клапаном продувки адсорбера , диагностической лампой «Check Engine» , модулем или катушками зажигания , форсунками и др.)
- Запись в память информации о неисправностях и необходимых значениях параметров для последующей печати
- Запись в память тестера осциллограмм полученных параметров для последующей печати
- Отдельные тесты двигателя (в зависимости от типа модуля): - Прокрутка - Пуск - Динамика двигателя - Механические потери двигателя - Баланс цилиндров
- Отдельные тесты автомобиля (в зависимости от типа модуля): - Разгон автомобиля - Выбег автомобиля - Измерение тормозного пути
- Режим калькулятора
- Графический дисплей
- Самотестирование
- Автоматическое определение типа системы управления
- Программа ASCAN Loader for Windows ( Aloadw )
- Энергонезависимая память

Технические характеристики:

Напряжение бортовой сети транспортного средства, В	12 / 24
Напряжение питания постоянного тока:
- минимальное рабочее, В	6
- максимально допустимое, В	36
Продолжительность непрерывной работы тестера, час	8
Потребляемый ток, mA, не более	300
Габаритные размеры, мм	190х115х95
Время установки рабочего режима, с	Не более 10
Поддерживаемые протоколы обмена	ISO 9141 / 14230 RS232, CAN, J1850
Объем памяти для хранения модулей, Kb	4048
Порты подключения компьютера	COM, USB
Ударные нагрузки с ускорением, g	До 15
Масса, кг	0.5
Рабочая температура, °C	-5…+40

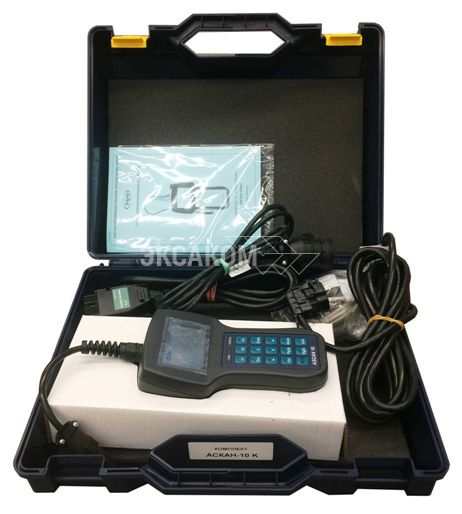

Комплектация АСКАН10 МАСТЕР V9 включает:

Тестер АСКАН10 МАСТЕР V7	Адаптер ПрМ230 с кабелем диагностики и разъемом OBDII	Кабель связи автомобиля с OBDII
Адаптер связи с ПК АСКАН-10 USB	Кейс	Руководство по эксплуатации

- Диагностический тестер АСКАН-10 с предустановленными диагностическими пакетами:

- Пакет ГАЗ - диагностика блоков управления
- МИКАС 5.4/7.1/7.2;
- МИКАС 10/11, МИКАС 11 ET, МИКАС 11 CR, МИКАС 11 ЕВРО3;
- МИКАС10.3;
- МИКАС 12,
- МИКАС12.3;
- А12.2,
- СОАТЭ; ВС5.6; ВС8; ВДО ГАЗ-560 (STEYR);
- Волга с двигателем Крайслер;
- ABS8 BOSCH; ABS5.3 BOSCH;

- Пакет УАЗ - диагностика блоков управления
- МИКАС 7.2;
- МИКАС 10/11;
- МИКАС 11 ET, МИКАС 11 CR, МИКАС 11 ЕВРО3;
- БОШ М17.9.7;
- СОАТЭ; ВС5.6; ВС8;
- ABS8 BOSCH

- Пакет ESP9 - диагностика системы динамической поддержки ESP9 автомобилей ГАЗ;

- Пакет ESP SORL - диагностика системы динамической устойчивости ESP SORL автомобилей ГАЗ;

- Пакет ПАЗ - диагностика блока управления МИКАС 11V8;

- Пакет OBD II/EOBD - диагностика блоков управления по протоколам K-line, J1850 и CAN;

- Пакет КАМАЗ - диагностика блоков управления

- М20;
- Бош МС6.1,
- Cummins (J1939) (считывание, расшифровка и сброс ошибок, некоторых параметров),
- Bosch EDC7 КАМАЗ проект 141, BOSCH EDC7 КАМАЗ проект 310;

- Пакет М230Е3 - диагностика блоков управления М230Е3;

- Пакет М240 - диагностика блоков управления М240, М240 Р6

- Пакет BOSCH EDC7 ЯМЗ
- диагностика двигателей ЯМЗ650 с блоком управления EDC7;
- диагностика двигателей ЯМЗ651/534/536 с блоком управления EDC7;

- Пакет EDC17 ЯМЗ - диагностика двигателей ЯМЗ с блоком управления BOSCH EDC17;

- Пакет BOSCH EDC7 ММЗ - диагностика двигателей Д245 EURO3, Д245 EURO4, Д260, Д263 с блоком управления BOSCH EDC7;

- Пакет BOSCH EDC17 ММЗ - диагностика двигателей Д245 с блоком управления BOSCH EDC17;

- Пакет EDC7 - диагностика блоков управления EDC7 по протоколу OBD II;

- Пакет Denoxtronic - диагностика системы нейтрализации ОГ BOSCH Denoxtronic;

- Пакет Emitec - диагностика системы нейтрализации ОГ Emitec;

- Пакет Albonair - диагностика системы нейтрализации ОГ автомобилей КАМАЗ;

- Пакет МГС - диагностика системы нейтрализации ОГ МГС;

- Пакет WestPort - диагностика системы управления двигателями ЯМЗ-530 CNG с блоком управления Westport, WP-580;

- Пакет Deutz - диагностика двигателей с ЭБУ EMR3 (EDC7/16);

- Пакет Cummins - диагностика двигателей Cummins (считывание, расшифровка сброса и ошибок, некоторых параметров);

- Пакет DINEX - диагностика системы нейтрализации отработавших газов SCR Dinex;

- Пакет ВАЗ - диагностика блоков управления GM ISFI-2S, GM EFI-4, ITMS-6, ЯНВАРЬ 4/5.1/5.1.1/7.2; МИКАС 10/11; BOSCH М1.5.4, МП7.0; BOSCH МП7.9.7; М73; М74; М74 CAN; BOSCH М17.9.7; ВС 5.1, ЭМУР; подушки безопасности; ABS8 BOSCH;

- Пакет ЗАЗ – диагностика блоков управления МИКАС 10.3, МИКАС 7.6, MR140, подушек безопасности;
-Пакет МД22 - диагностика двигателей ЯМЗ-534, ЯМЗ-536 с блоками управления МД22;

- Пакет МД23 - диагностика автомобилей ГАЗ с двигателем Volkswagen EA189 с блоком управления МД23;

- Пакет ПБ ГАЗ - диагностика подушек безопасности автомобилей ГАЗ;

- Пакет АКПП ГМП-800 - диагностика АКПП ГМП-800 автомобилей ГАЗ;

- Пакет АКПП Allison - диагностика АКПП Allison автомобилей ГАЗ;

- Пакет ГАЗ G21 - диагностика двигателей ГАЗ G**A/B/C;

- Модуль адаптации форсунок ГАЗ G21 автомобилей ГАЗ;

- Модуль диагностики М74.9 УМЗ;

- Модуль диагностики УВЭОС ЭРА ГЛОНАСС ИТЭЛМА

Гарантийный срок эксплуатации: 12 месяцев со дня продажи тестера.

Производитель гарантирует соответствие тестеров АСКАН всем требованиям ТУ 4577-010-45886863-00 при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями и руководством по эксплуатации.
