MM-Connect без шаблонов и проводов

MM-Connect

Универсальный переходник для подключения к ЭБУ без использования стандартных  разъёмов.

Прибор можно использовать со следующим оборудованием Мотор-Мастер:
- USB-K-Line адаптер AD-05;
- СAN приставка для DiSco2;
- Скан-Мастер USB;
- Скан-Мастер CAN.

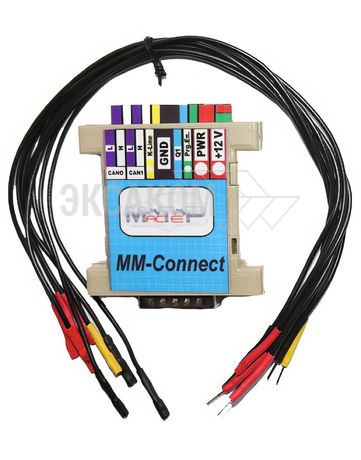

Посредством шаблонов из комплекта поставки и набора проводников для подключения к большим и малым контактам ЭБУ

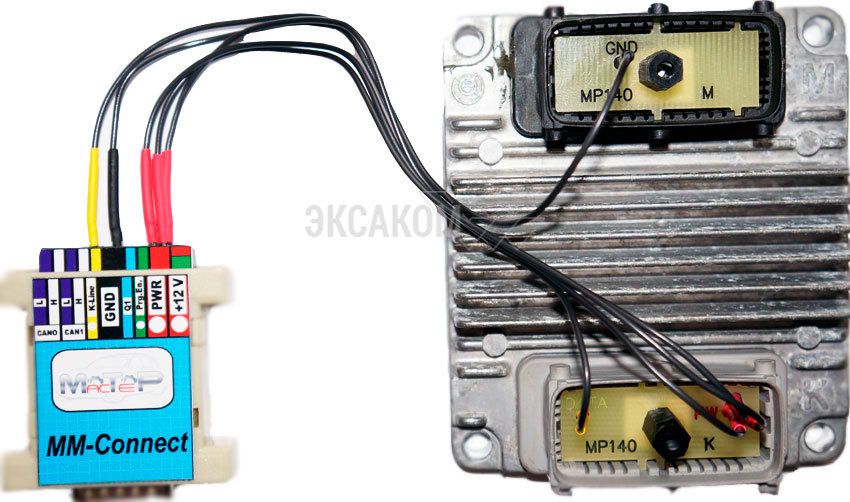

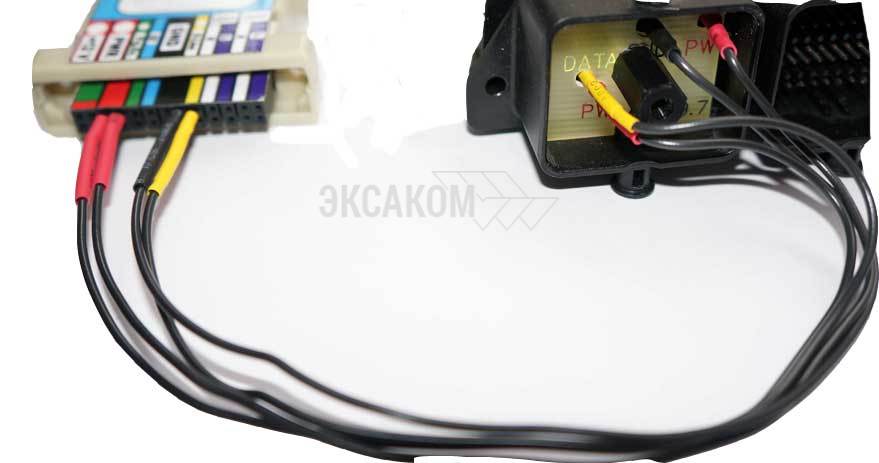

без особых усилий можно подключиться к ЭБУ М17.9.7 и MR-140

Шаблоны отфрезерованны так, что вставить их можно только в соответствующее ему гнездо разъёма. После установки шаблона в разъём ЭБУ для полключения доступны только требуемые контакты.

Переходник подключается к любому из устройств Мотор-Мастер: АD-05, CAN приставка для DiSco2, Скан-Мастер USB, Скан-Мастер CAN.
При этом посредством светодиодной индикации осуществляется визуальный контроль наличия основных сигналов: постоянного питания +12V, управляемого питания PW, разрешения программирования Prg.En., линии K-Line.

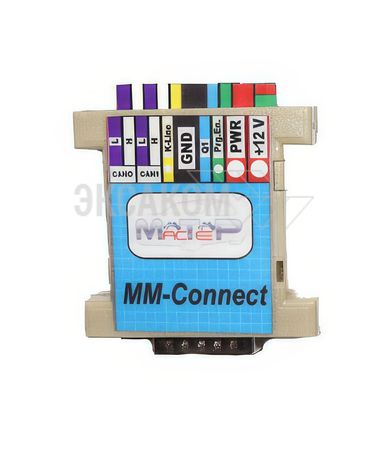

На торце переходника для внешних универсальных подключений выведены:

Постоянное напряжение +12 V - 4 гнезда
Управляемое напряжение питания PW 4 гнезда
Выход разрешение программ. Prg.En. 2 гнезда
Дополнительный выход управления Q1 2 гнезда
Масса GND 4 гнезда
Выход K-Line 2 гнезда
Выход CAN контроллера CAN 1 линия Н 2 гнезда
Выход CAN контроллера CAN 1 линия L 2 гнезда
Выход CAN контроллера CAN 0 линия Н 2 гнезда
Выход CAN контроллера CAN 0 линия L 2 гнезда
