Laser Внешний оптический датчик коленвала

Сигнал от датчика коленвала.

Для получения сигнала от датчика коленвала применяется осциллографический щуп, пробник которого подключается параллельно сигнальному выводу датчика коленвала.

Подключение к датчику коленвала при помощи осциллографического щупа.

Скрипт CSS способен анализировать сигнал от датчика частоты вращения / положения коленчатого вала двигателя, работающего в паре с задающим зубчатым диском, имеющим любую формулу (60-2, 36-1, 60-2-2, 36-2-2-2 и так далее…) как с пропусками зубьев, так и без пропусков зубьев. Основным требованием является жёсткое крепление задающего зубчатого диска к коленвалу. Привод задающего зубчатого диска через цепную передачу либо через ременную передачу не допускается, поскольку в этом случае происходит значительное сглаживание «толчков» от коленвала.

Полученные результаты анализа тем точнее, чем больше количество зубьев на венце задающего зубчатого диска.

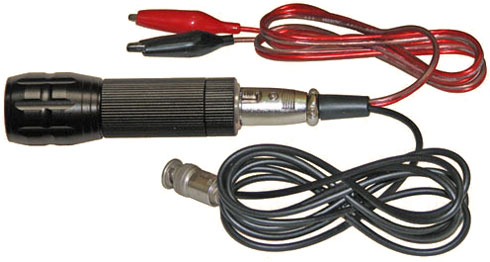

Оптический датчик коленвала Laser.

При помощи скрипта CSS также можно диагностировать и те двигатели, которые не оснащены штатным датчиком коленвала. В таком случае, вместо сигнала от штатного датчика коленвала используется сигнал от внешнего оптического датчика коленвала Laser.

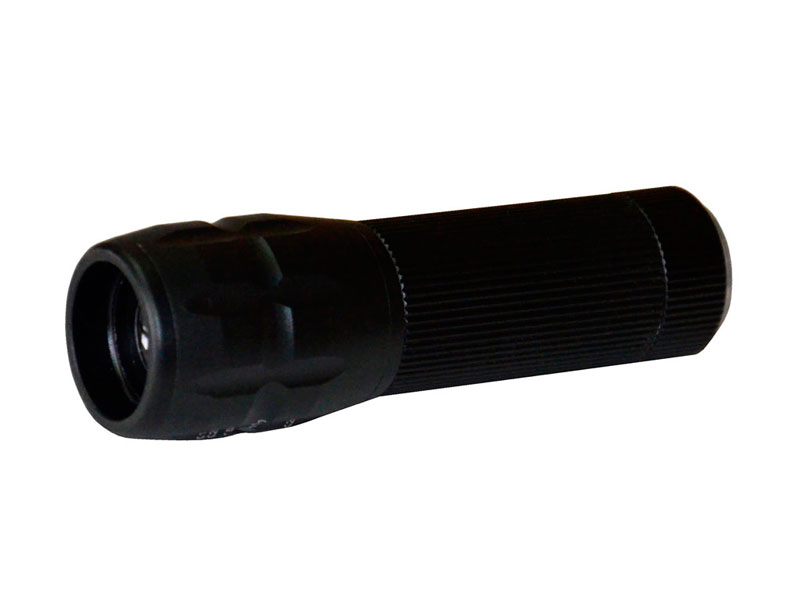

Оптический датчик коленвала Laser.

Для того чтобы воспользоваться оптическим датчиком Laser, на шкив коленвала потребуется нанести оптические метки белого цвета, которые будут выполнять роль зубьев маркерного диска. Оптические метки можно наносить различными способами. Наиболее удобно применять либо быстро сохнущую белую краску, например, канцелярскую корректирующую жидкость, либо липкую ленту белого цвета.

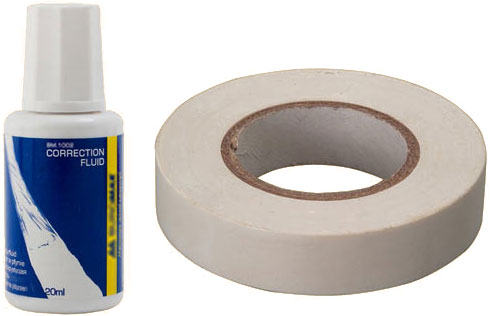

Канцелярская корректирующая жидкость и липкая лента белого цвета.

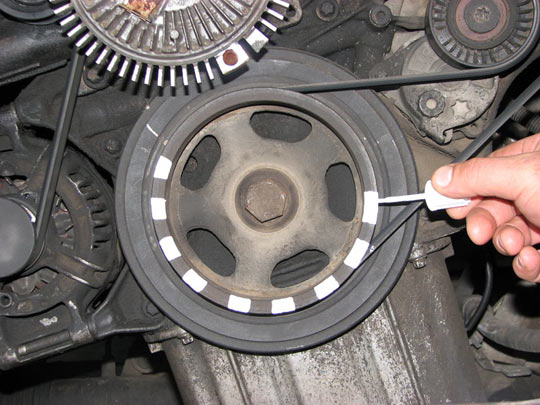

Нанесение оптических меток на шкив коленвала при помощи канцелярской корректирующей жидкости.

Ширина каждой из наносимых меток должна быть не менее ~5 mm, расстояние между соседними метками должно быть также не менее ~5 mm. Чем больше меток будет нанесено на шкив коленвала, тем меньшей будет погрешность измерений. Для 4-х цилиндрового двигателя следует сформировать оптический маркерный диск, состоящий, по меньшей мере, из 8 меток, то есть – количество меток должно быть, как минимум, в 2 раза большим количества цилиндров двигателя.

Для фокусировки и направления лазерного луча от оптического датчика Laser на оптический маркерный диск, понадобится помощь ассистента.

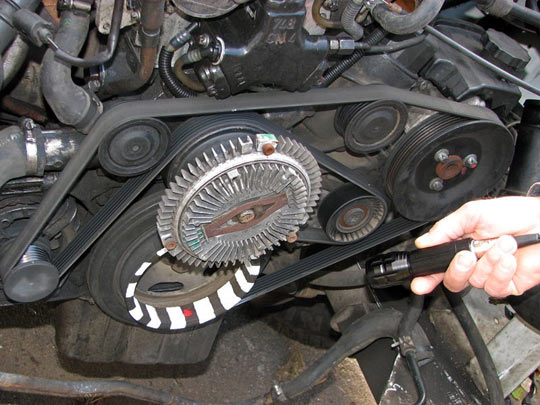

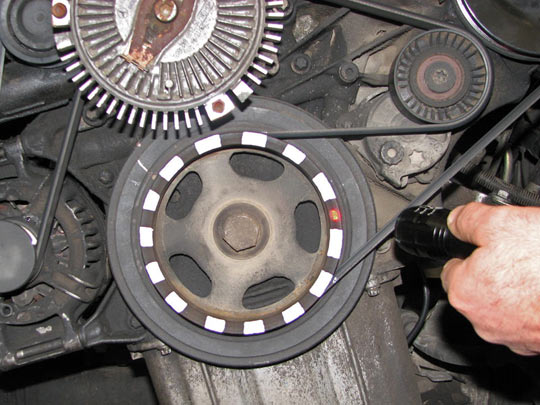

Выбор направления и фокусировка лазерного луча от оптического датчика коленвала Laser на поверхности оптического маркерного диска.

Датчик следует расположить на расстоянии ~5…50 cm от поверхности шкива коленвала с метками. Световое пятно от лазерного луча следует сфокусировать до размера приблизительно соответствующего половине ширины оптической метки (~5…10 mm).

В зависимости от компоновки двигателя в моторном отсеке, а также от конструктивных особенностей шкива коленвала, оптические метки можно наносить на любой доступной поверхности шкива.

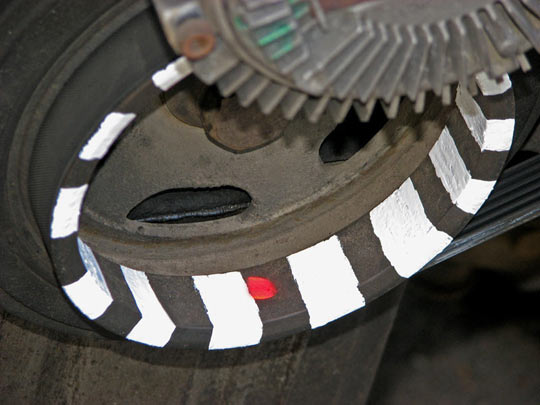

Пример использования внутренней поверхности шкива коленвала в качестве поверхности для нанесения оптического маркерного диска.
