Launch Scope BOX O2-2 - 4-х канальный осциллограф

Scope Box O2-2 - обновленная версия 4-х канального осциллографа Scope Box от компании Launch. O2-2 претерпел небольшие изменения по железу, в остальном он полностью идентичен предыдущей модели O2-1. Осциллограф O2-2 является дополнительный модулем для диагностических сканеров Launch серии PRO и PAD. С его помощью вы проведете диагностику на более глубоком уровне автомобильных датчиков, шин связи, исполнительных механизмов и т.п. Использование данного модуля позволит вам расширить функционал вашего сканера и быстрее находить неисправности.

Функциональные возможности осциллографа Launch Scope box O2-2

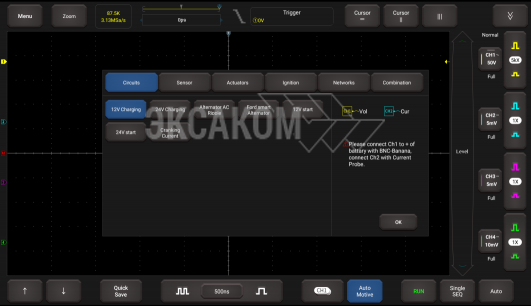

• Множественные автомобильные тесты, которые включают в себя проверку цепей, датчиков, исполнительных механизмов, тесты зажигания и многое другое
• Записывает и воспроизводит данные формы сигналов высокого разрешения для анализа

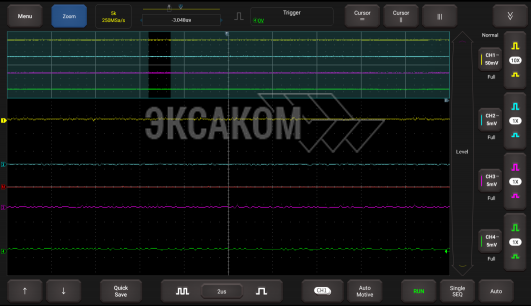

• Функция увеличения / уменьшения для просмотра точных деталей
• Функция самокалибровки оптимизирует путь прохождения сигнала осциллографа для достижения максимальной точности измерения
• Передача данных через USB на внешние устройства, такие как ноутбук, планшет и т. д.

Особенности осциллографа Launch Scope Box O2-2

• Содержит интегрированную библиотеку стандартных сигналов
• Автоматическая настройка формы волны на всех 4 каналах
• Каждый канал может работать автономно, обеспечивая чистый сигнал без помех

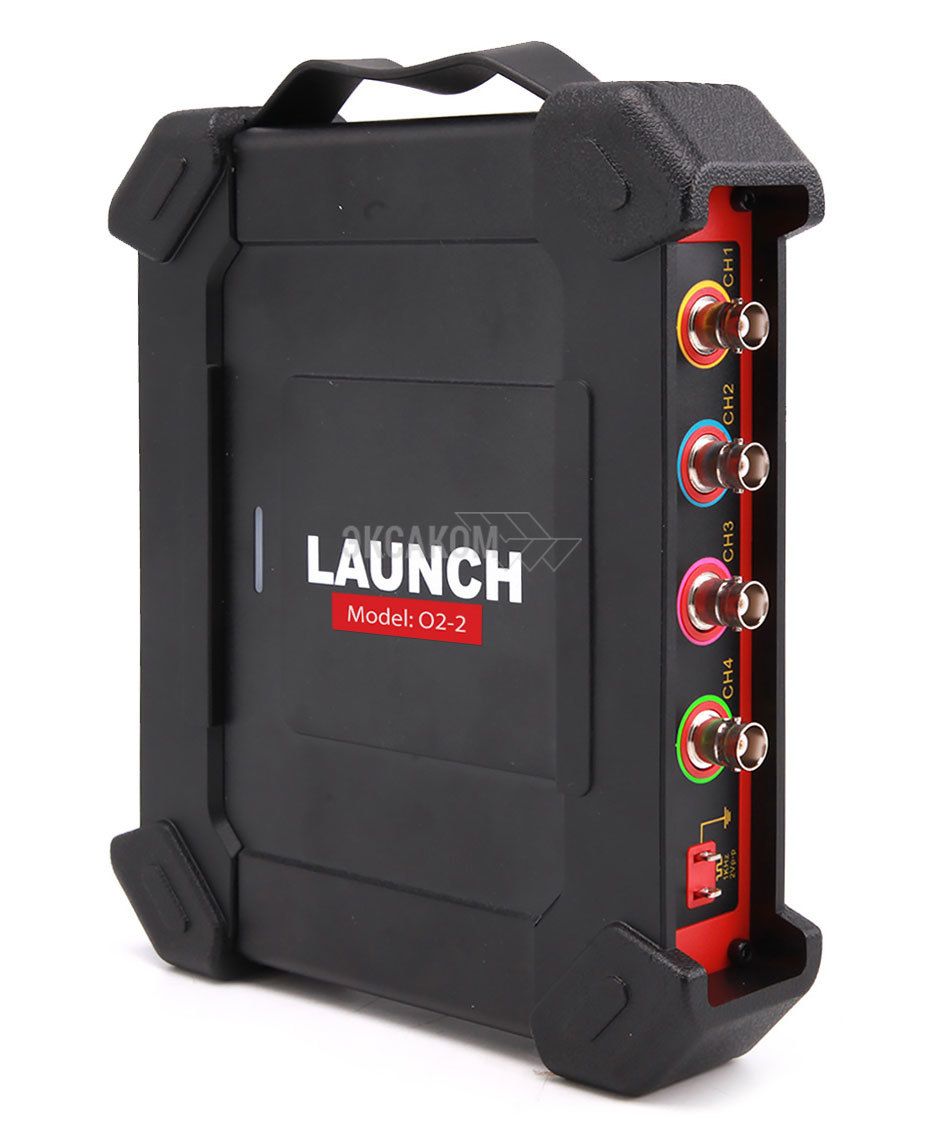

• Качественные BNC-разъемы
• Простой и понятный интерфейс на русском языке
• Возможность ввода имен и символов, непосредственно путем нажатия на виртуальную клавиатуру, эта операция упрощает процесс и способствует повышению эффективности до 90%
• Содержит набор стандартных адаптеров зажигания
• Включает предварительный выбор настроек зажигания
• Чрезвычайно быстрый захват «сбоев» с помощью расширенных триггеров
• Встроенный генератор прямоугольных сигналов гарантирует проверку точности и калибровки
• Все сохраненные формы сигналов могут быть записаны, сохранены и распечатаны

• Доступ к 23 вариантам автоматических измерений, которые отображаются на одном экране для удобного переключения

• Функция включения одной клавиши позволяет захватывать конкретную форму сигнала, что делает процесс на 70% более эффективным по сравнению с другими осциллографами
• Полоса пропускания 20 МГц
• Буферная память до 50 МБ
• Точность постоянного тока +/- 1% .

Совместимость осциллографа Scope box O2-2 со сканерами Launch

Осциллограф Launch Scope box O2-2 работает со след. сканерами Launch:

• Серия PRO: X431 PRO v4.0, X431 PRO v5.0, X431 IMMO PRO v5.0, X431 PRO 3 V4.0, X431 PRO 3 V5.0, X431 PRO 5 Smartlink (для подключения к этой серии сканеров, кроме X431 V5.0, вам понадобиться переходник USB типа А/micro USB или Type C в зависимости от конфигурации сканера, в комплект переходник не входит)
• Серия PAD: X431 PADV, X431 IMMO PADV, X431 PADVII

Для работы осциллографа вам нужно выбрать приложение для вашего сканера из вкладки "Загрузки", скачать его на ваш сканер и установить.

Совместимость осциллографа Scope box O2-2 с планшетами на os Android

Осциллограф Launch Scope box O2-2 стабильно работает с планшетами:

• На базе ОС Android 7 версии и выше
• Разрешение экрана планшета должно быть не ниже 1280*800

Для подключения осциллографа к планшетам вам понадобиться переходники с USB типа А на micro USB или Type C.

Для работы осциллографа вам нужно выбрать приложение для вашего планшета из вкладки "Загрузки", скачать его на ваш планшет и установить.

Технические характеристики осциллографа Launch Scope Box O2-2

Наименование	Значение
Каналы	4
Типы сигналов	DC, AC
Диапазон частот	100 МГц
Время нарастания фронта	≤ 3.5 нс (стандартно)
Максимальная частота дискретизации	1 ГГц (4 канала)
Входное сопротивление	1 МОм ± 1.5%
Глубина памяти	50 млн. выборок (4 канала)
Вертикальное разрешение	8 бит
Точность усиления DC	± 3%
Горизонтальная шкала	5 мВ ~ 10 В
Горизонтальное смещение	± 2.5 В (делитель щупа X1, < 500 мВ/дел) ± 120 В (делитель щупа X1, ≥ 500 мВ/дел)
Режим инвертирования	Поддерживается
Временная развертка	50 нс ~ 1кс (1 канал), 100 нс ~ 1кс (2 канала), 200 нс ~ 1кс (4 канала)
Точность развертки	20 ppm
Детектирование сигналов шины	CAN, LIN
Тип синхронизации	Фронт, ширина импульса
Режим синхронизации	Стандартный, автоматический, одиночный
Привязка синхронизации	DC, шумоподавление
Диапазон уровня срабатывания	± 10 дел
Формат отображения	YT, масштабирование, прокрутка
Режим прокрутки	200 ~ 1000 с/дел

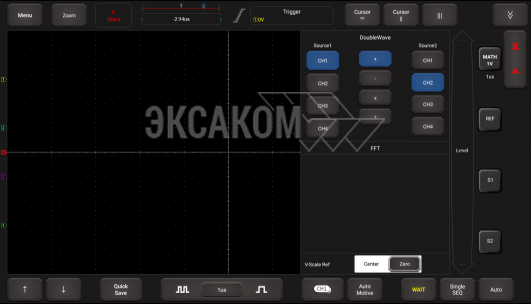

Функции преобразования (MATH)	сложение, вычитание, умножение деление, БПФ
Автоматическая настройка	Поддерживается
Кол-во автоматически измеряемых сигналов	23

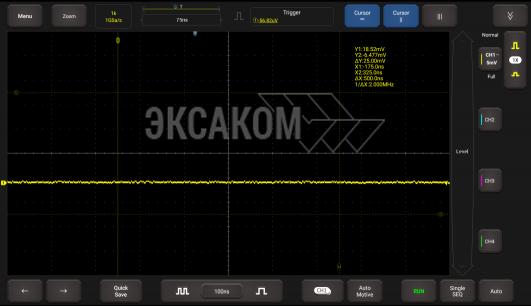

Курсор	Горизонтальный / вертикальный
Интерфейс питания	USB-разъем, разъем питания DC IN
Интерфейс данных	USB
Совместимая ОС	Android
Тестируемые автомобильные компоненты	Цепи, датчики, исполнительные механизмы, система зажигания
Рабочая температура	0 ~ 50 ℃
Температура хранения	-20 ~ 60 ℃

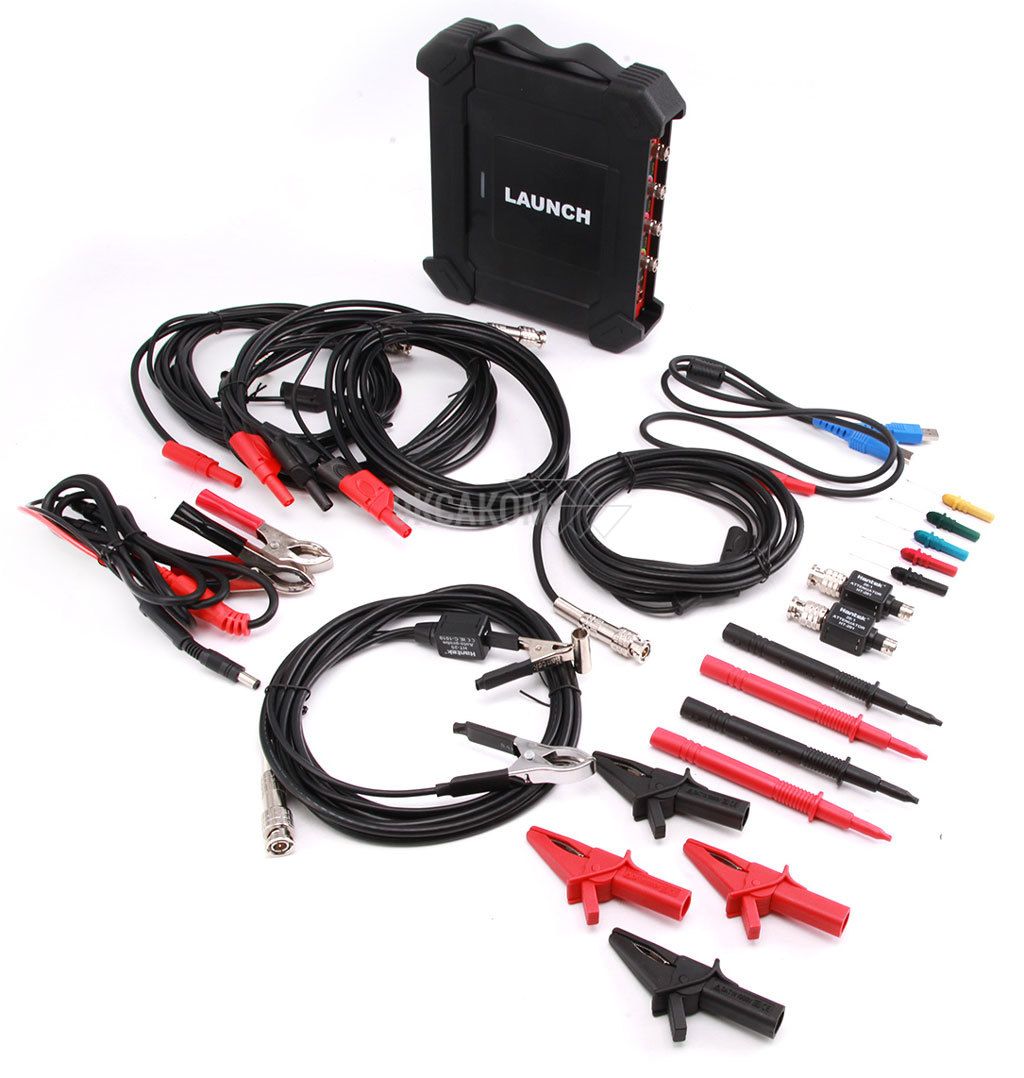

• Основной блок 4-х канального осциллографа
• Тестовый кабель HT30 - 4 шт.
• Пробник зажигания
• Делитель 20:1 - 2 шт.
• Игольчатые щупы
• Кабель питания от АКБ
• Зажимы "крокодил" - 4 шт.
• Щупы мультиметра - 4 шт.
• USB-кабель
• Инструкция пользователя и упаковочный лист
• Пластиковый кейс
