Прибор для автоматического управления ближним светом фар автомобиля MCE

Прибор для автоматического управления ближним светом фар автомобиля

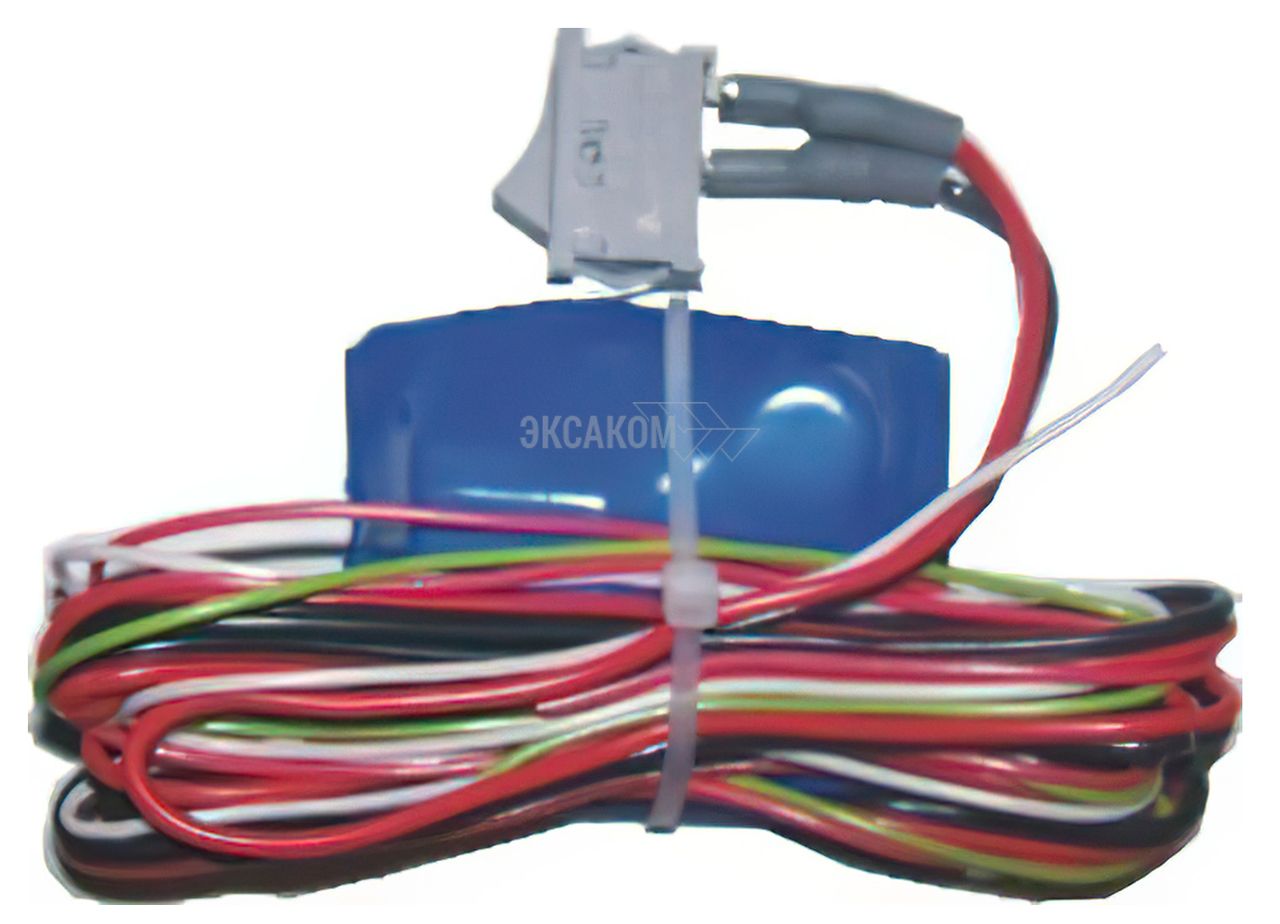

Прибор, представляет собой, малогабаритное микропроцессорное устройство, выполняющее функцию управления малогабаритным электромагнитным реле, согласно алгоритмам, заложенным в программную память микроконтроллера. Прибор использует два сигнала электрических цепей автомобиля, для реализации заданных алгоритмов.

Первый сигнал, это управляющая цепь контрольной лампы зарядки АКБ автомобиля. До запуска двигателя, на выводе лампы подключенной к цепи обмотки возбуждения генератора (цепь 61) присутствует  «-12» вольт (масса) обеспеченные прохождением тока через обмотку возбуждения, на массу двигателя. При этом, горит контрольная лампа зарядки, а на входе прибора, подключенного к этой цепи, присутствует логический 0, запрещающий включение реле, управляющего включением ближнего света. После запуска двигателя, со статорной обмотки генератора, через дополнительные диоды, начинает поступать положительное напряжение зарядки, которое «запирает» цепь 61 управления контрольной лампы  зарядки. При этом лампа гаснет, а на вход прибора поступает логическая 1, которая запускает 10 секундный таймер, по окончании работы которого включается реле управляющее включением ближнего света фар.

Второй сигнал, это сигнал тахометра, представляет собой последовательность импульсов цифровой формы. При отсутствии импульсов, или при малой их частоте (до 600 об/мин.) прибор запрещает включение реле управления ближним светом фар. Если обороты превышают 600, то запускается 10 секундный таймер, по окончании работы которого включается реле управляющее включением ближнего света фар.В приборе предусмотрена сервисная функция, запрещающая включение ближнего света фар, при работающем двигателе. Реализуется она, включением специального тумблера прибора. Эта функция полезна, при совершении сервисных и ремонтных работ на автомобиле, требующих запуска двигателя.
