Мотор-тестер MT DiSco 3.3 Pro

  • Описание
  • Сопутствующие
  • Видео
  • Документация, ПО

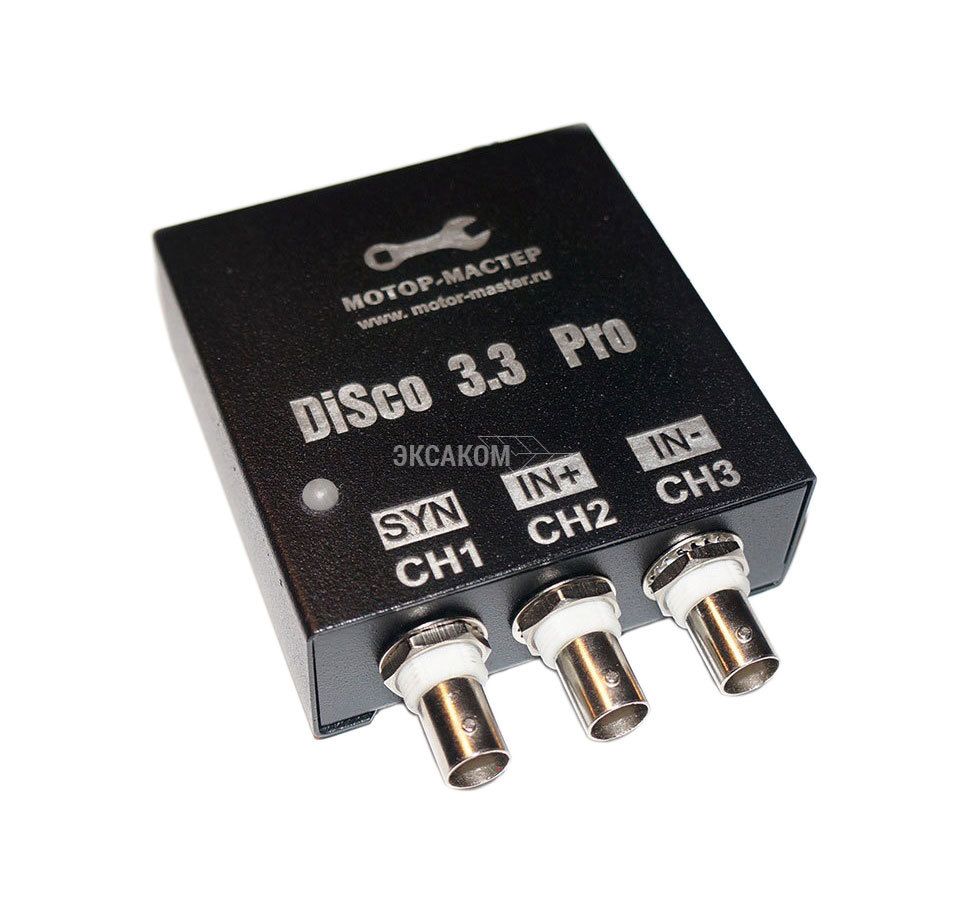

Мотор-тестер MT DiSco 3.3 Pro 3-х канальный мотор-тестер со встроенным адаптером зажигания и индикатором полярности искры.

Технические характеристики

  • Аналоговые каналы
  • Количество универсальных аналоговых каналов: 3
  • Количество одновременно включенных каналов: 1, 2, 3
  • Количество аппаратных поддиапазонов канала: 40
  • Аппаратные поддиапазоны канала: от ±0.05 до ±350 В
  • Входное активное сопротивление канала: не менее 1 МОм
  • Канал синхронизации
  • Количество универсальных каналов синхронизации: 1
  • Количество аппаратных поддиапазонов канала: 40
  • Аппаратные поддиапазоны канала: от ±0.05 до ±350 В
  • Входное активное сопротивление канала: не менее 1 МОм

Режимы работы:

  • аналоговый канал
  • детектор отрицательных и положительных импульсов с визуальной индикацией
  • аппаратное подавление холостой искры в режиме мотор-тестера

Максимальная частота дискретизации

  • В режиме осциллографа и самописца:
  • 500 кГ в 1-но канальном режиме
  • 250 кГц в 2-х канальном режиме
  • 166 кГц в 3-х канальном режиме

Разрядность АЦП

  • В режиме осциллографа и самописца: 10 бит

Режимы работы

  • Осциллограф (функционально подобен обычному аналоговому осциллографу)
  • Покадровый мотор-тестер (данные каждого измерения (кадра) в реальном режиме времени отображаются на экране ПК и автоматически записываются на винчестер для дальнейшего просмотра / анализа)
  • Самописец (данные измерения в реальном режиме времени отображаются на экране ПК и непрерывным потоком записываются на винчестер для дальнейшего просмотра / анализа)

Встроенный адаптер зажигания с индикатором полярности искры. Необходимо использовать внешние смесители для DIS-систем зажигания и ИКЗ.

Прочие технические характеристики

  • Напряжение питания: от USB
  • Потребляемый ток: не более 200 мА
  • Гальваническая развязка питания: нет
  • Габаритные размеры измерительного блока: 80 x 75 x 32 мм
  • Масса измерительного блока: не более 0.3 кг

Комплектация:

  • MT DiSco 3.3 Pro
  • крючок для подвеса прибора под капотом

ПРЕДУПРЕЖДЕНИЯ!

Прибор не имеет гальванической развязки. Корпус прибора, экраны всех разъемов, крючок (только для DiSco 2 Pro, DiSco 2.5 Pro, DiSco 3.2 Pro, MT DiSco 3.3 Pro, MT DiSco 4 Pro) соединены в общую электрическую цепь. Не допускайте появления разности потенциалов между любыми из ниже перечисленных элементов:

  • корпус осциллографа;
  • крючок подвеса;
  • отрицательный контакт щупов используемых каналов;
  • экран разъемов BNC;
  • экран разъема USB.

Программное обеспечение для осциллографа можно скачать в разделе ПО.

Минимальные системные требования.

  • Место на жестком диске 500MB.
  • Windows XP: процессор не ниже 1,5GHz, оперативная память 512MB;
  • Windows Vista/7/8/10: процессор не ниже 2,5GHz или многоядерный процессор 2GHz, оперативная память 4Гб.
