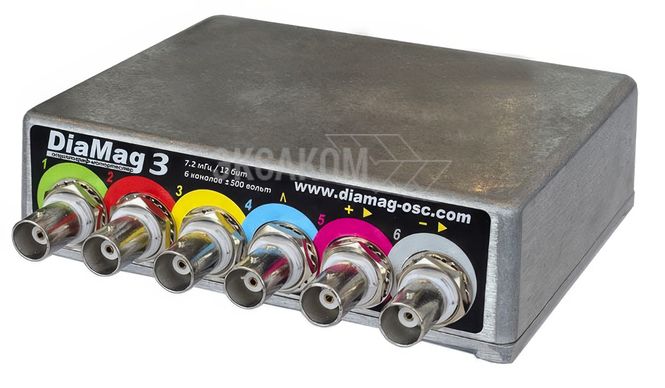

Мотортестер Diamag 3 (базовый комплект)

Diamag 3 - профессиональный мотор-тестер для быстрого и точного определения неисправностей в любом двигателе любого автомобиля. Шестиканальный осциллограф способен проверить системы зажигания и клапанов, правильность установки ремня или цепи ГРМ, компрессии, тока прокрутки и другие параметры.

Устройство имеет очень прочный корпус из алюминия, который защитит его от механических повреждений. Также корпус является экраном от помех. Прибор обладает низким уровнем собственных шумов.

Diamag 3 отличается отличным качеством сборки. Все осциллографы собираются на автоматической линии из импортных комплектующих.

Основные отличия Diamag 3 от Diamag 2:

• Все каналы теперь имеют полосу пропускания 1мГц.
• Максимальная частота оцифровки 7.2 мГц:
  7.2 МГц (в одноканальном режиме)
  3.6 МГц (в 2-х канальном режиме)
  2 МГц (в 3-х канальном режиме)
  1 МГц (в 4…6-ти канальном режиме)
• Разрядность АЦП 12 бит.
• Имеется гальваническая развязка по питанию.
• 6й и D имеют дополнительный усилитель в 2, 5, 10 раз.
• С целью повышения помехоустойчивости осуществлен переход с USB интерфейса на сетевой 100Мбит Ethernet. Новый мотортестер можно подключать напрямую к компьютеру, а также к Wi-Fi роутеру, что очень удобно - ваш ноутбук не привязан проводом к Диамагу. При таком подключении для питания прибора можно использовать 5 вольт блок питания от сотового телефона.
• Прибору не требуются драйвера, так как используется сетевой интерфейс.
• Питание прибора осуществляется через сетевой пачкорд со свободного USB порта.
• При использовании 4го канала для синхронизации со включенным пиковым детектором используется дополнительный медленный АЦП, благодаря этому канал синхронизации не влияет на общую частоту оцифровки.
• Сделана защита по питанию, при кратковременной переполюсовке питания ничего не случиться. При длительной выйдет из строя только защитный резистор.

Технические характеристики:

Комплектация DIAMAG 3 (базовый комплект):

• Мотор-тестер DIAMAG 3;
• патч-кордом.

•
  Мотор-тестер DIAMAG 3 (базовый комплект)
•
  Патч-корд с питанием USB

Как скачать ПО для DIAMAG2

Анализ зажигания
- hanter_ign.dm2 (15 мб)
- niva164_ign.dm2 (15 мб)

Анализ эффективности работы цилиндров по сигналу css
- lanos 4 inj off.dm2 (15 мб) - css и датчик первого цилидра. (отключена 4я форсунка )

Анализ эффективности работы цилиндров и фазы
- css_phaze.dm2 (40 мб)

Анализ разряжения во впускном коллекторе
- tigo_vpusk.dm2 (3 мб)

Как установить ПО (программное обеспечение) для Вашего DIAMAG2

1. Регистрируемся на форуме http://www.diamag-osc.com/forum/ucp.php?mode=register

Важно - Серийный номер вашего прибора 2.01.хххх пишем с точками как написан.
например 2.01.1234 - верно, 2011234 - не верно
2. Ждем активации учетной записи (так как разница во времени 8 часов с Москвой, сервер работает только в рабочее время)
3. Заходим на форум - личный кабинет - профиль - обновление ПО и делаем запрос ПО для вашего прибора.
ПО придет либо в течении 15-20 мин либо до суток
(так как разница во времени 8 часов с Москвой, сервер работает только в рабочее время)

5. Получили папку DIAMAG2
6. Меняем в этой папке diamag2.exe на diamag2.exe - полученный по запросу с форума
7. Создаем ярлык на diamag2.exe в ней на рабочем столе.
8. Если 64 бит операционка - то в свойствах ярлыка ставим запуск от имени администратора.

Примеры работы DIAMAG 2

Рамка для работы с датчиком разряжения, автоматически показывается УОЗ и прочее, возможна работа в реальном времени)

Вычисление относительной компрессии по сигналу датчика разряжения

Анализ работы системы зажигания

Мотортестер (режим «Классика», наложение)

Анализ электропитания автомобиля

Пример анализа эффективности работы цилиндров мотор тестером Диамаг 2

Анализ давления в цилиндре линейкой

Автоматический анализ давления в цилиндре - отчет

Фазы газораспределения

Анализ работы выпускного тракта
