Cx1 высоковольтный емкостной датчик (датчик синхронизации) Rotkee

  • Описание

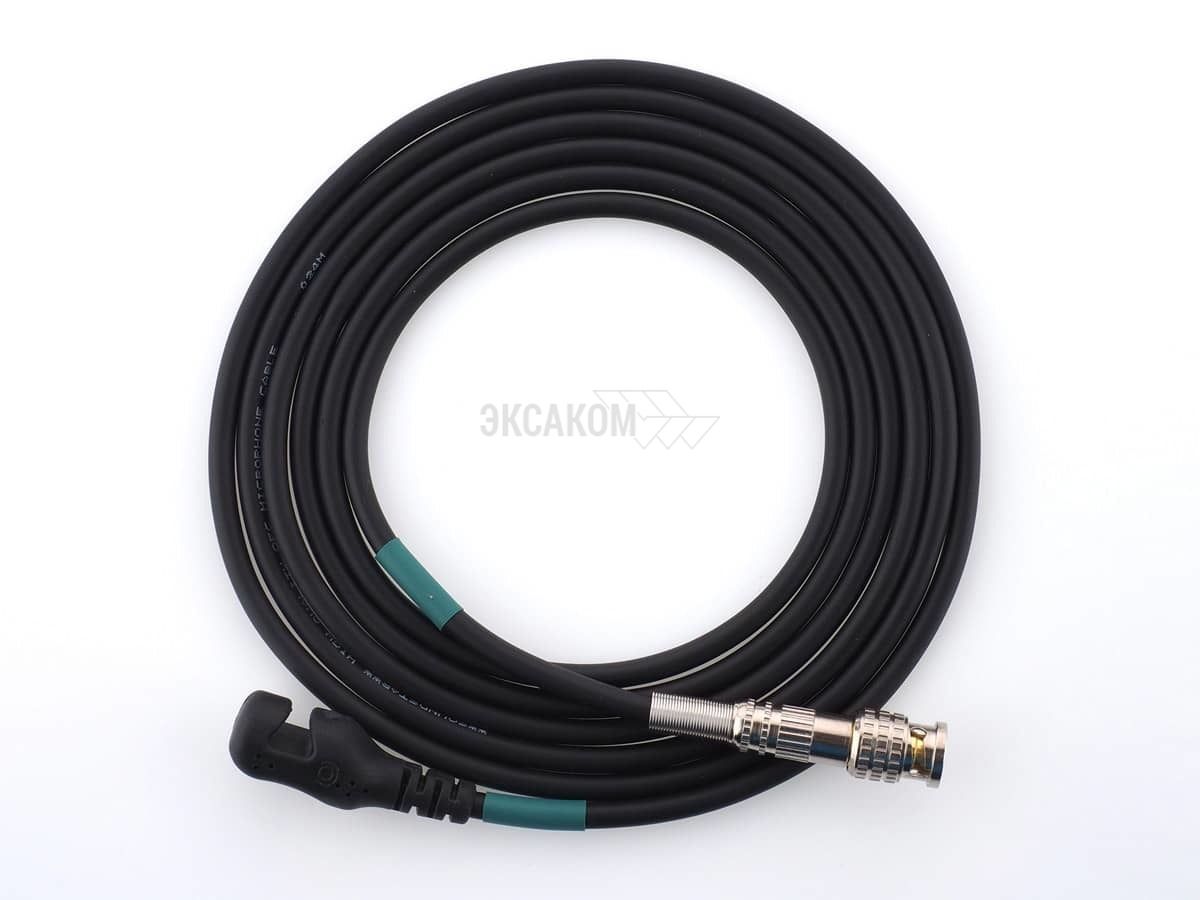

Cx1 высоковольтный емкостной датчик (датчик синхронизации)

Предназначен для диагностики классических систем зажигания с трамблером. Датчик устанавливается на высоковольтный провод для захвата сигнала вторичного напряжения. Позволяет измерить параметры вторичного напряжения, определить поджигающую способность искры и выявить проблемы, связанные с высоковольтными проводами, свечами, колпачками, катушками. Также используется для получения сигнала синхронизации от первого цилиндра (метки первого цилиндра).

Характеристики

Производитель

ROTKEE
Выходной разъем

BNC
Напряжение питания

не предусмотрено
Тип выходного сигнала

аналоговый
Выходное напряжение

-0.2…+0.2 В
Рекомендуемая частота дискретизации

не менее 250 кГц
Длина сигнального кабеля

2.5 м
Материал корпуса

полиуретан
Диапазон рабочих температур

-20…80℃
Вес

140 г

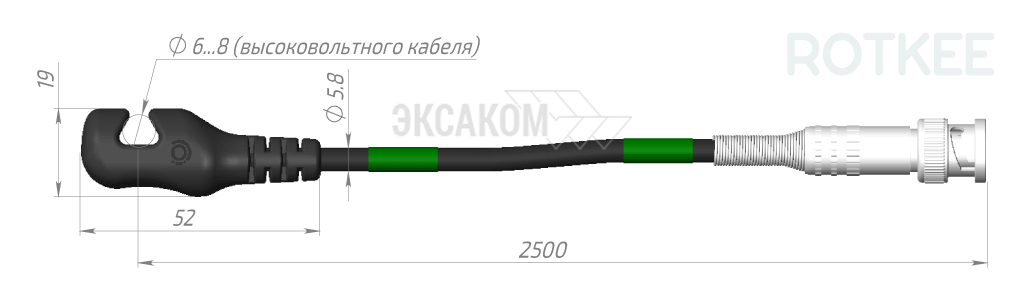

Схематическое представление емкостного датчика первого цилиндра.

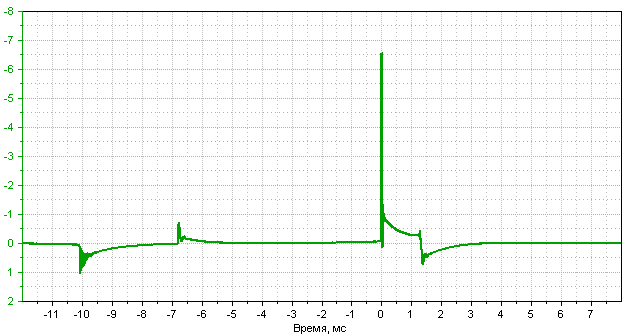

Осциллограмма импульса вторичного напряжения снятая с помощью емкостного датчика первого цилиндра. По сравнению с ВВ датчиком амплитуда сигнала больше в 50 раз, что важно для стабильной синхронизации, но в тоже время форма импульса искаженна, что не важно для синхронизации.

При создании настройки логического канала используемого в качестве метки первого цилиндра, рекомендуется включать детектор импульсов.

Осциллограмма импульса вторичного напряжения снятая с помощью емкостного датчик первого цилиндра подключенного к логическому каналу с выключенным детектором импульсов. Аналоговый сигнал на входе логического канала представлен на графике красного цвета, логический сигнал на выходе компаратора логического канала представлен на графике синего цвета.

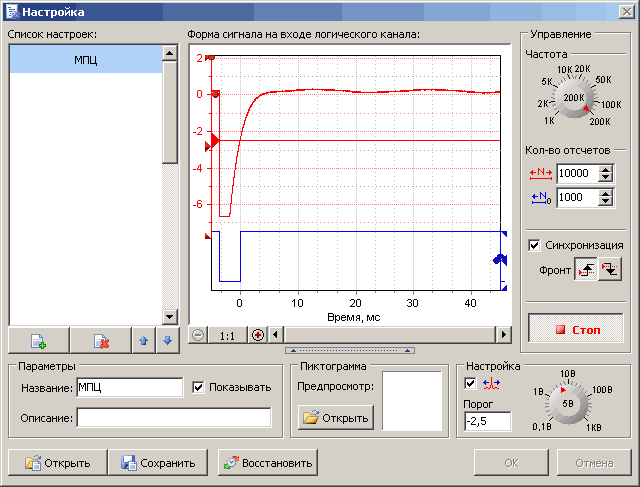

Осциллограмма импульса вторичного напряжения снятая с помощью емкостного датчика первого цилиндра подключенного к логическому каналу с включенным детектором импульсов.

При отсутствии ложных меток рекомендуется выбрать входной диапазон ±5 В, а порог задать -2,5 В, при наличии значительных ложных меток (наводки от искрообразования в соседних цилиндрах или холостая искра) рекомендуется выбрать входной диапазон ±10 В, а порог задать -5 В. В случае положительной полярности импульсов первого цилиндра (DIS системы зажигания) задавать те же значения порога но со знаком плюс.

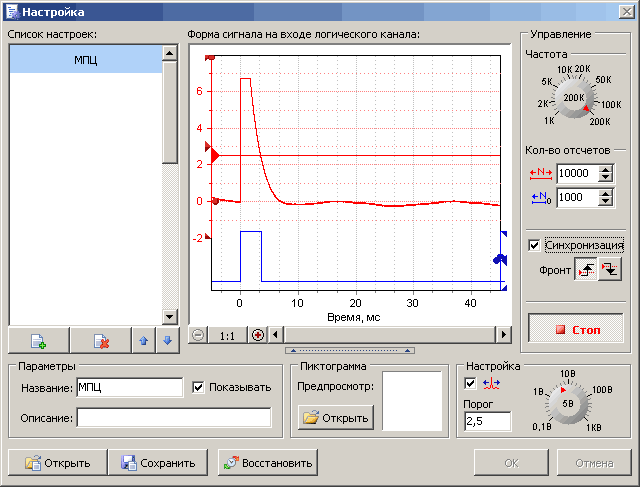

Осциллограмма импульса вторичного напряжения положительной полярности снятая с помощью емкостного датчика первого цилиндра подключенного к логическому каналу с включенным детектором импульсов.
