Фотодатчик (ФД) для MT Pro

  • Описание
  • Файлы для скачивания

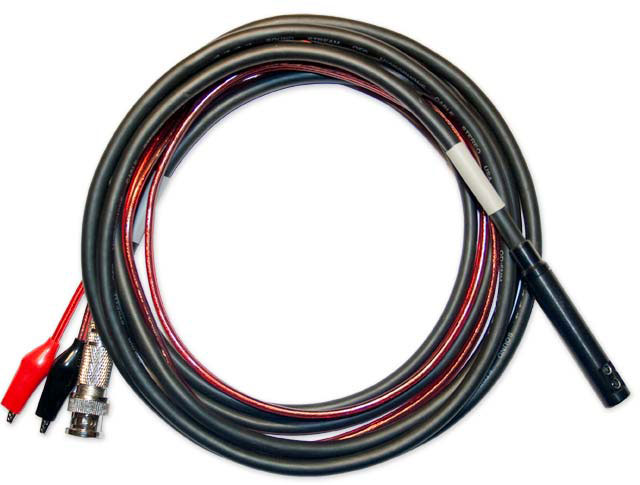

Предназначен для проведения теста эффективность работы цилиндров в случаях, когда на двигателе отсутствует штатный датчик положения коленвала либо доступ к нему сильно затруднен.

Фотодатчик подключается непосредственно к любому аналоговому каналу мотор-тестера. Рекомендуемый входной диапазон ±5 В, частота дискретизации 10…50 КГц. Питание датчика осуществляется от источника постоянного напряжения 8…20 В, ток потребления не более 30 мА.

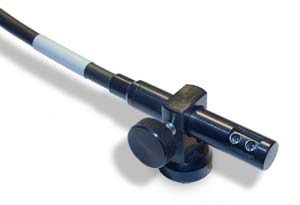

Для удобной фиксации датчика на железной поверхности предусмотрено специальное крепление с магнитом.

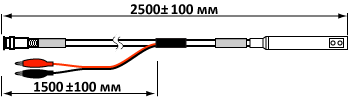

Схематическое представление фотодатчика.

Датчик устанавливается напротив шкива коленвала двигателя. Предварительно на шкив необходимо нанести контрастные метки. Наиболее удобный способ - использовать специальный шаблон:


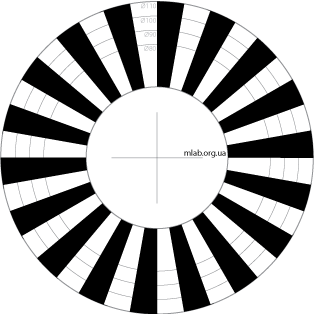

Внешний вид шаблона

Фотодатчик фиксирует изменение освещенности, аналогично изменению магнитного поля датчиком положения КВ. Исходя из чего, сигнал на выходе фотодатчика аналогичен сигналу ДПКВ и пригоден для проведения теста эффективность работы цилиндров.

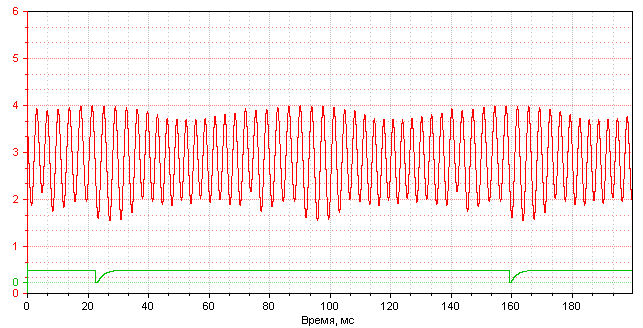

Осциллограмма сигнала положения коленвала снятая с помощью фотодатчика.

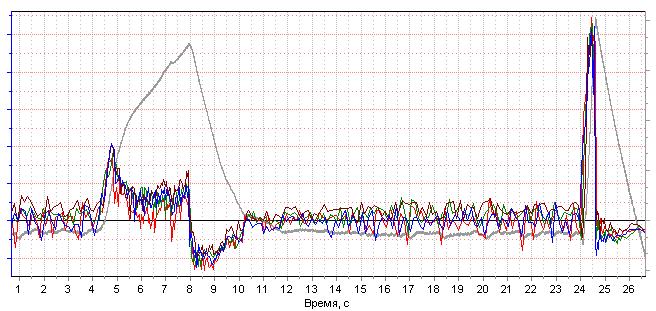

Результаты теста эффективность работы цилиндров (неравномерная работа двигателя)
