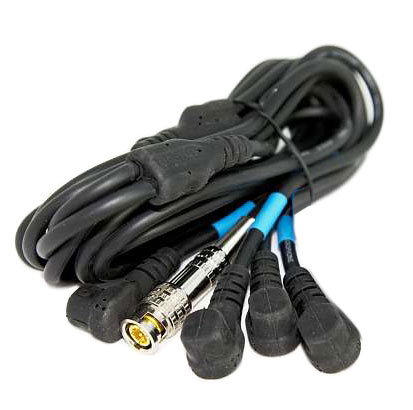

Индуктивный датчик Lx4 Rotkee

Предназначен для диагностики индивидуальных систем зажигания со стержневыми или компактными катушками зажигания (одновременно до 4х цилиндров). Индуктивные датчики устанавливаются на корпус катушки зажигания и непосредственно подключаются к одному из аналоговых каналов. Рекомендуется подключать к 8-му аналоговому каналу, выбрав входной диапазон ±0,2 В, частоту дискретизации не менее 200 КГц.

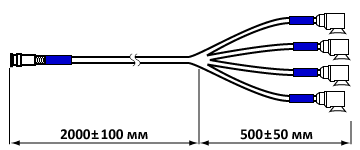

Схематическое представление индуктивного датчика Lx4


Осциллограмма импульса вторичного напряжения индивидуальной системы 4х цилиндрового двигателя, снятая с помощью индуктивного датчика Lx4.
