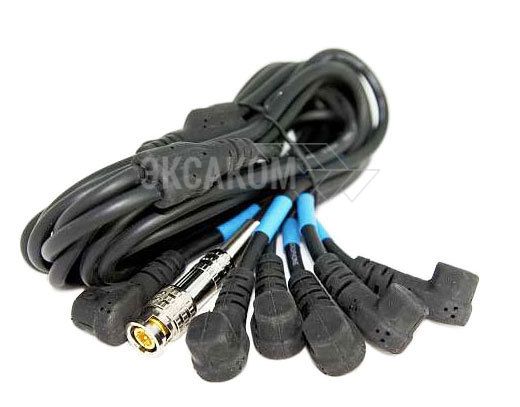

Индуктивный датчик Lx6 для MT Pro

Датчик полностью аналогичен датчику Lx4, позволяет проводить диагностику одновременно до 6ти цилиндров

Предназначен для диагностики индивидуальных систем зажигания со стержневыми или компактными катушками зажигания (одновременно до 6х цилиндров). Индуктивные датчики устанавливаются на корпус катушки зажигания и непосредственно подключаются к одному из аналоговых каналов. Рекомендуется подключать к 8-му аналоговому каналу, выбрав входной диапазон ±0,2 В, частоту дискретизации не менее 200 КГц.

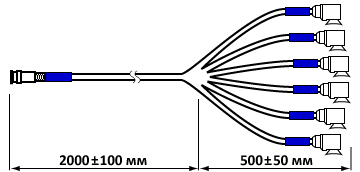

Схематическое представление индуктивного датчика Lx6

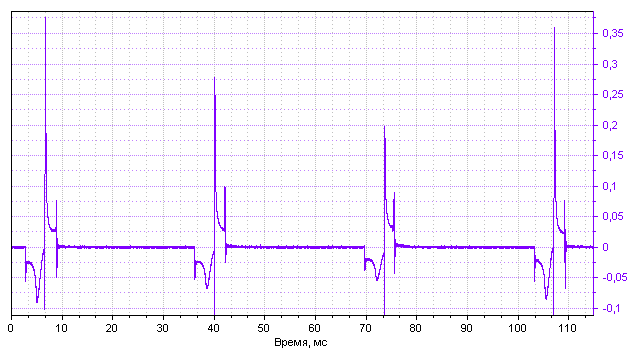

Осциллограмма импульса вторичного напряжения индивидуальной системы 4х цилиндрового двигателя, снятая с помощью индуктивного датчика Lx4.
