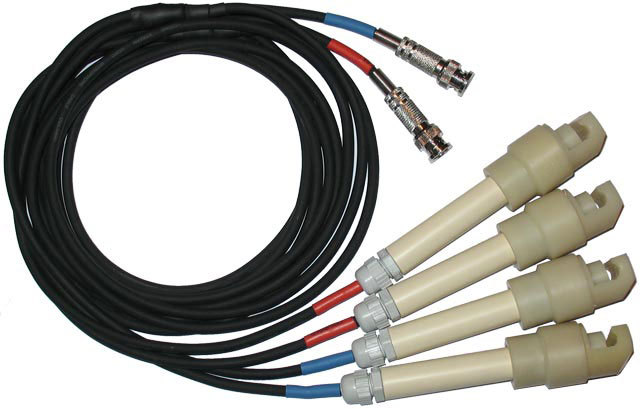

Комплект ВВ емкостных датчиков DIS-4 для MT Pro

  • Описание

Предназначен для диагностики двухполярных систем зажигания (DIS) 2-х, 4-х цилиндровых двигателей.
ВВ емкостные датчики с красными метками подключаются к ВВ проводам с искрами положительной полярности, а датчики с синими метками подключаются к ВВ проводам с искрами отрицательной полярности. Общий провод комплекта датчиков с красной меткой подключается к 7-му аналоговому каналу (красный фон канала), общий провод комплекта датчиков с синей меткой подключается к 8-му аналоговому каналу (синий фон канала). Рекомендуемый входной диапазон ±0.2 В, частота дискретизации не менее 250 КГц, лучше 500 КГц.
Для окна диагностики системы зажигания на основании вторичного напряжения рекомендуются следующие настройки:
- напряжения пробоя Min: 0,1 В
- напряжения пробоя Max: 0,2 В
- напряжения горения Min: 0,02 В
- напряжения горения Max: 0,05 В

Для определения полярности импульсов, в случаe отсутствия детектора полярности, рекомендуется следующая последовательность действий:

  1. Выбрать режим самописца, включить каналы 7 и 8, выбрать входной диапазон ±0,2 В, установить масштаб 1:500, запустить запись
  2. Подключить общий провод комплекта датчиков с красной меткой к 7-му аналоговому каналу
  3. Подключить один из ВВ датчиков с красной меткой к любому ВВ проводу, если на экране появилась искра направленная вверх (положительная) - оставить ВВ датчик на этом проводе, если на экране появилась искра направленная вниз (отрицательная) - подключить ВВ датчик на следующий ВВ провод, до обнаружения положительной искры
  4. Выполнить аналогичные действия следующими ВВ датчиками с красной меткой
  5. В результате ВВ датчики с красной меткой будут подключены к ВВ проводам с искрами положительной полярности
  6. Подключить общий провод комплекта датчиков с синей меткой к 8-му аналоговому каналу, а ВВ датчики с синими метками и к свободным ВВ проводам

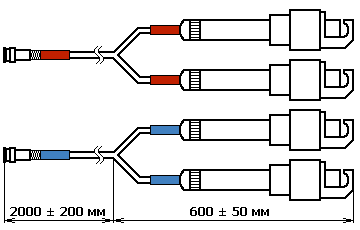

Схематическое представление комплекта ВВ емкостных датчиков DIS-4.


Осциллограмма импульсов вторичного напряжения двухполярной системы зажигания 4-х цилиндрового двигателя снятая с помощью комплекта ВВ емкостных датчиков DIS-4. Псевдодифференциальный режим аналоговых каналов 7 и 8 не используется - на графике видны и рабочие и холостые искры.


Осциллограмма импульсов вторичного напряжения двухполярной системы зажигания 4-х цилиндрового двигателя снятая с помощью комплекта ВВ емкостных датчиков DIS-4. Используется псевдодифференциальный режим аналоговых каналов 7 и 8 - на графике отображенная разность соответствующих рабочих и холостых искр.

При использовании псевдодифференциального режима в программе рекомендуется выключать 7-й аналоговый канал, но комплект датчиков с красной меткой по прежнему должен быть подключен к 7-му каналу. Отключение 7-го аналогового канала позволит повысить частоту дискретизации, в случае использования только 8-го канала до 500 КГц, что в свою очередь позволит более точно зафиксировать амплитуду пробоя ВВ импульсов DIS.
