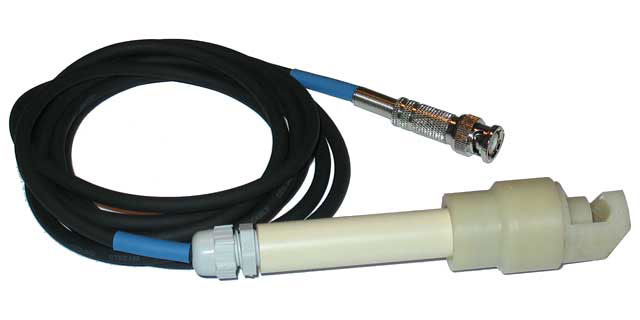

ВВ емкостной датчик (Cx) для MT Pro

Предназначен для диагностики классических систем зажигания с механическим распределителем или общим центральным ВВ проводом.
ВВ датчики подключается к центральному ВВ проводу и непосредственно к одному из аналоговых каналов. Рекомендуется подключать к 8-му аналоговому каналу (синяя метка датчика – синий фон 8-го канала), выбрав входной диапазон ±0,2 В, частоту дискретизации не менее 200 КГц.

Для окна диагностики системы зажигания на основании вторичного напряжения рекомендуются следующие настройки:
- напряжения пробоя Min: 0,1 В
- напряжения пробоя Max: 0,2 В
- напряжения горения Min: 0,02 В
- напряжения горения Max: 0,05 В


Схематическое представление высоковольтного емкостного датчика.

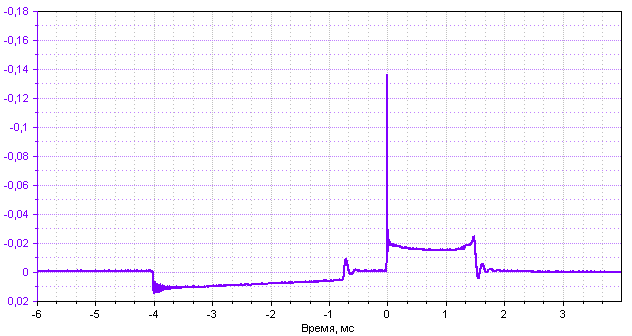

Осциллограмма импульса вторичного напряжения классической системы зажигания с механическим контактным прерывателем снятая с помощью высоковольтного емкостного датчика.
