Нутромер индикаторный НИ-50 0,01 ГОСТ 868-82, ГТО

  • Описание
Нутромер применяются для того, чтобы измерить параметры отверстий внутри изделий (их глубины и радиуса). Метод измерений может быть как абсолютным, так и относительным.

В приборе применяется относительный (основанный на сравнении) метод замеров. Стандартные рамки индикаторного устройства: 6-10 мм, 10-18 мм и др.

Принцип работы

При замерах требуется двухточечный контакт с измеряемой поверхностью. С помощью центрирующего мостика нутромера, линия замера сопоставляется с осью отверстия. Необходимые параметры замера осуществляются сменным стержнем прибора.

Условия эксплуатации:

- Условия эксплуатации - УХЛ 4.2 по ГОСТ 15150-69.

- Температура в процессе измерения: 20±10ºС
- Относительная влажность воздуха: не более 80 % при t=25ºС
- Атмосферное давление: 101,3±3 кПА
- Содержание агрессивных газов в окружающей среде не допускается.

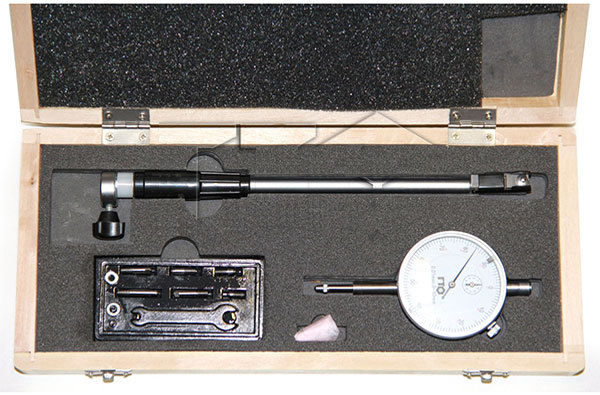

Комплектность поставки:

- Нутромер
- Индикатор часового типа ИЧ
- Сменные измерительные стержни, удлинитель
- Пластмассовый футляр
- Паспорт с руководством по эксплуатации

Характеристики:

- наибольшая глубина измерения, мм: 75
- диапазон измерения, мм: 18-50
- предел допустимой погрешности, на любом участке диапазона измерения: ± 0,012
- предел допустимой погрешности, при перемещении измерительного стержня на величину нормируемого наименьшего значения: ± 0,015
- измерительное усилие, Н: 2,5-4,5
- индикатор часового типа ИЧ

Сведения об утвержденных типах средств измерений:
- Номер СИ в госреестре 52611-13
- Срок свидетельства до 01.02.2018
- Межповерочный интервал - 1 год
